1. Описание

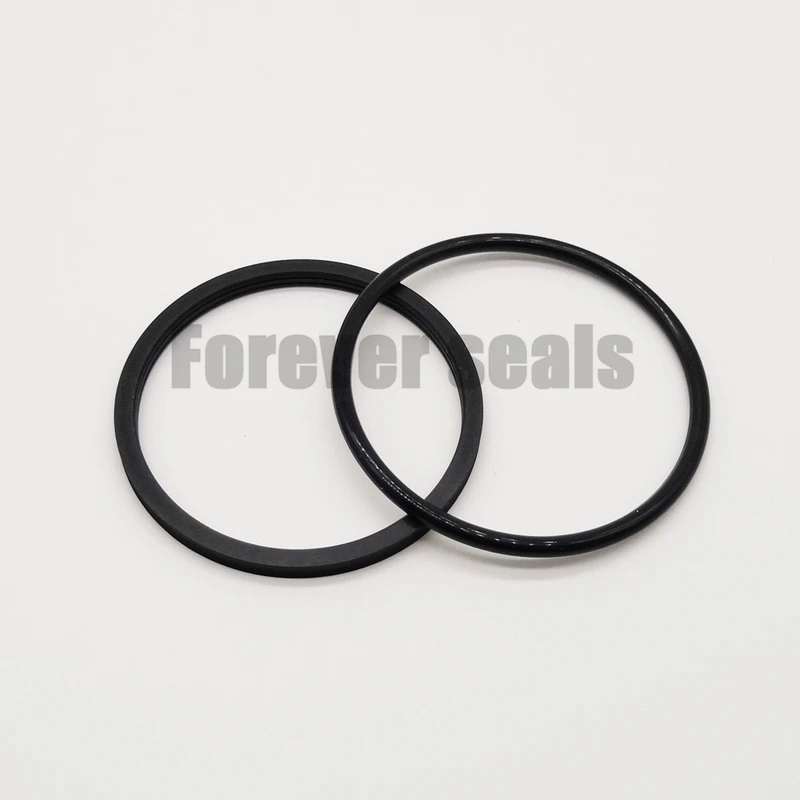

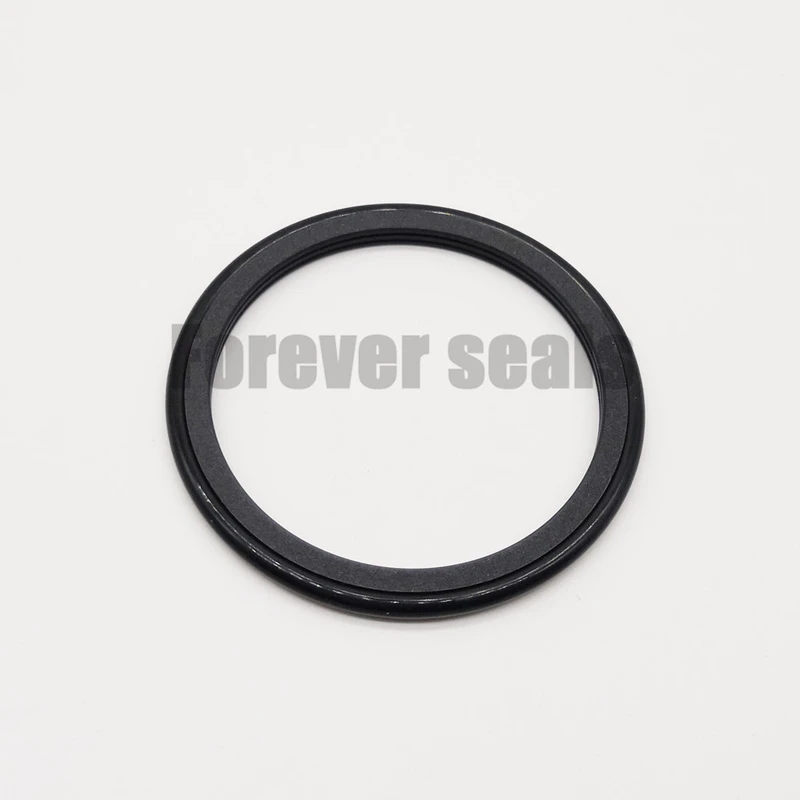

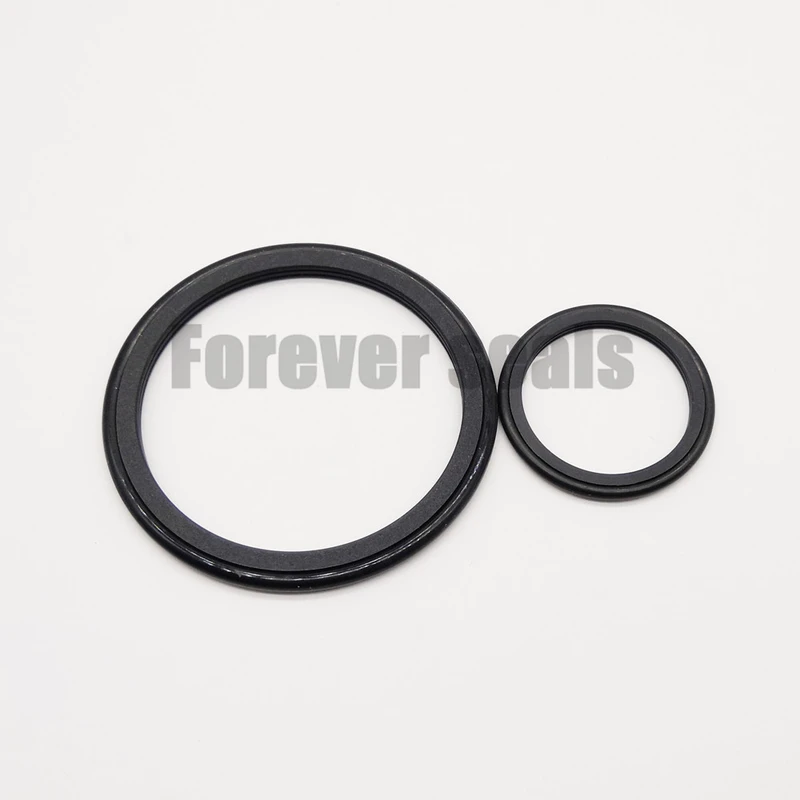

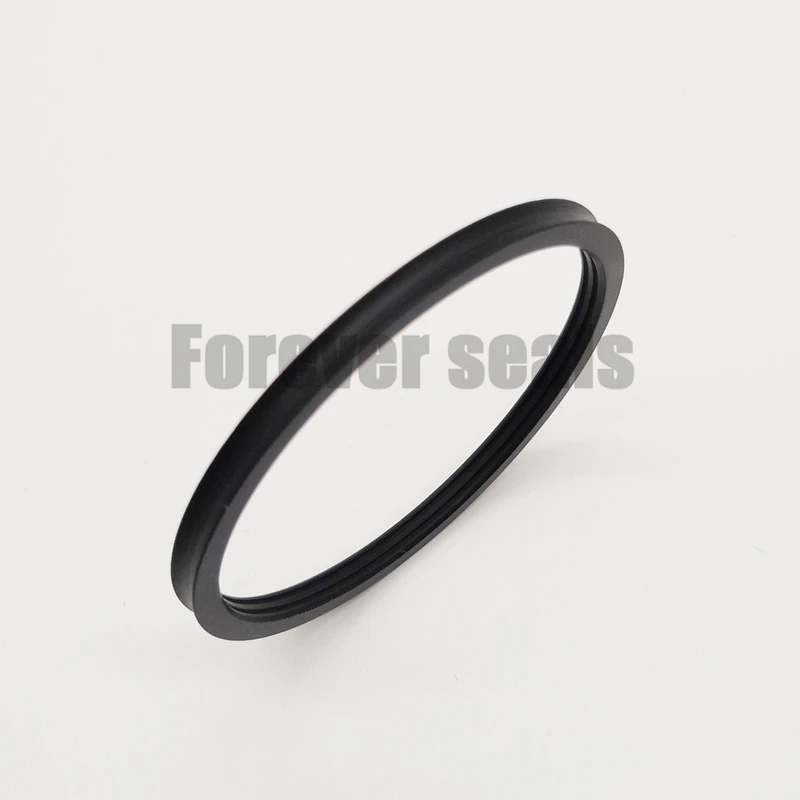

Подходит для уплотнения с вращающимися или качающимися стержнями, валами, штифтами, вращающимися соединениями и т. Д. Это вращающееся уплотнительное кольцо, которое может выдерживать давление с обеих сторон или переменное давление двунаправленного эффекта, используемое в строительной технике, строительной технике и автомобильном оборудовании. Его можно применять в тех случаях, когда требуются шток поршня и уплотнение поршня, низкое трение, невязкость, простая канавка, хорошая стойкость к истиранию и стабильность размеров.
2. Рекомендации по установке

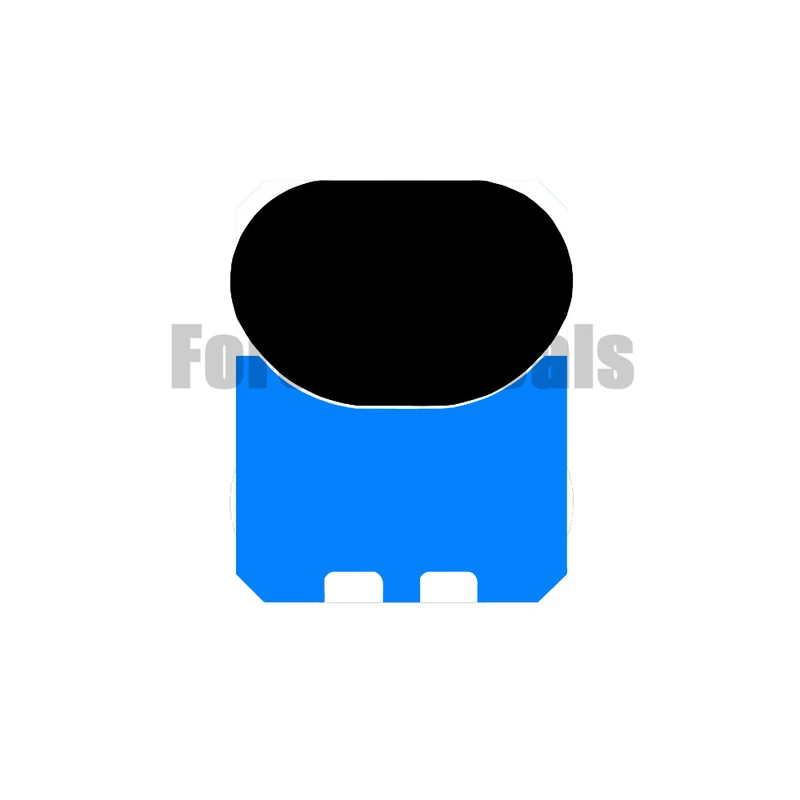

3. Установочные размеры
Диаметр стержня DN H9 | Диаметр паза | Ширина паза | Радиальный зазор S макс. | Радиус | Поперечное сечение уплотнительного кольца | ||
Стандартное приложение | Расширенное приложение | DN H9 | L1 + 0,2 | 32 МПа | 50 МПа | R1 | d2 |
6-18,9 | 6-130,0 | d1 + 4,9 | 2,20 | 0,15 | 0,10 | 0,40 | 1,78 |
19-37,9 | 10-245,0 | d1 + 7,5 | 3.20 | 0,20 | 0,15 | 0,60 | 2,62 |
38–199,9 | 19-455,0 | d1 + 11,0 | 4.20 | 0,25 | 0,20 | 1,00 | 3,53 |
200-255,9 | 38-655,0 | d1 + 15,5 | 6.30 | 0,30 | 0,25 | 1,30 | 5,33 |
256-649,9 | 120-655,0 | d1 + 21,0 | 8.10 | 0,30 | 0,25 | 1,80 | 7.00 |
650-999,9 | 650-999,9 | d1 + 28,0 | 9,50 | 0,45 | 0,30 | 2,50 | 8,40 |
4. Стандартные материалы
Уплотнительное кольцо: заполненный ПТФЭ
Уплотнительное кольцо: NBR / FKM
5. Условия труда
Условия труда | ||||
Диапазон диаметров | Диапазон давления | Диапазон температур | Скорость | Середина |
3 - 1600 мм | 0-30 МПа | -30 ℃ + 200 ℃ | 1 м / с | гидравлическое масло, огнезащитная жидкость, вода и др. |
