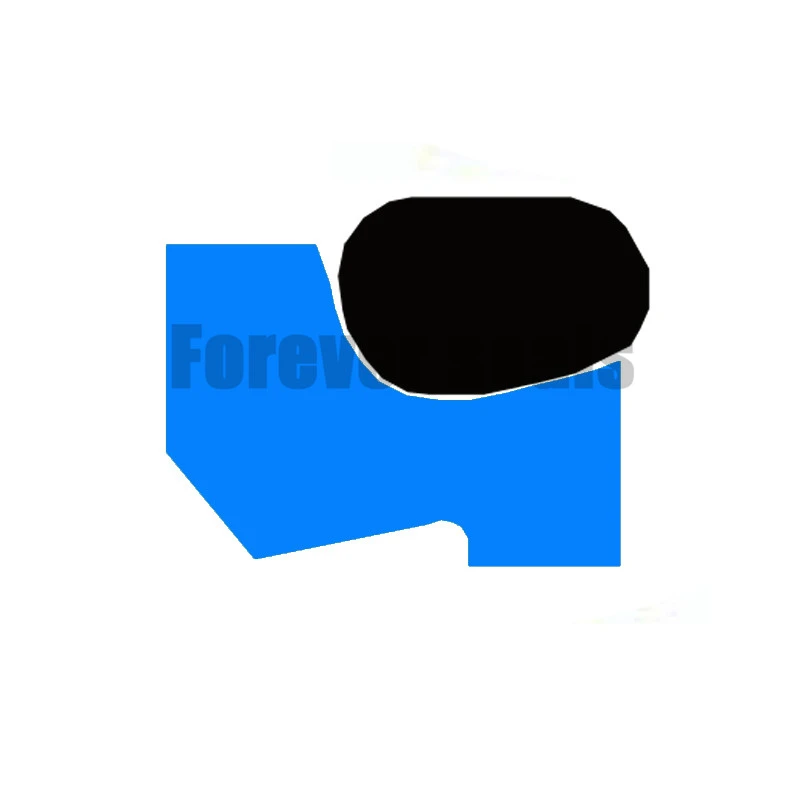

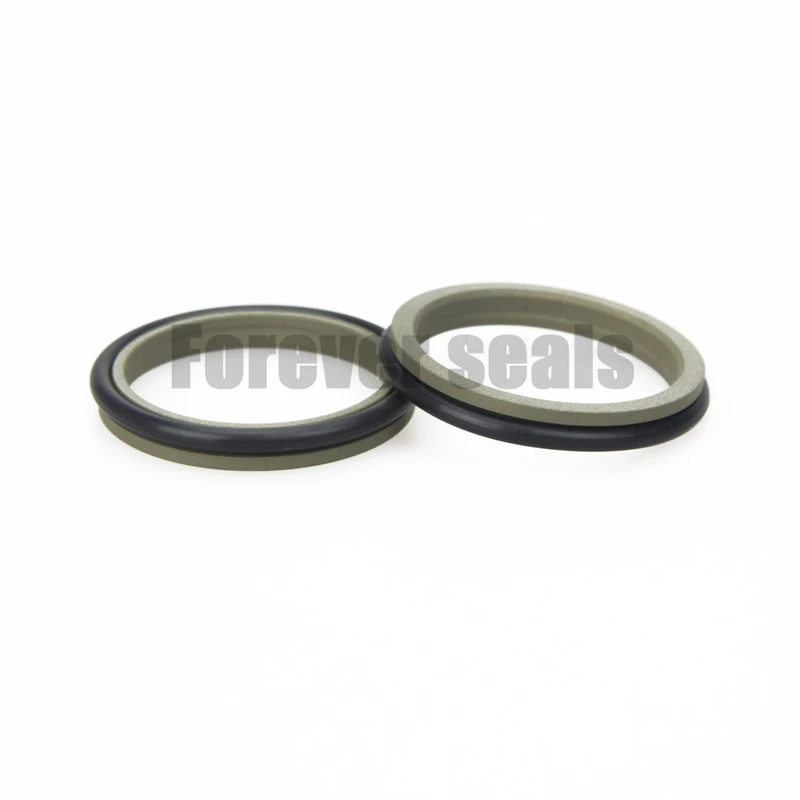

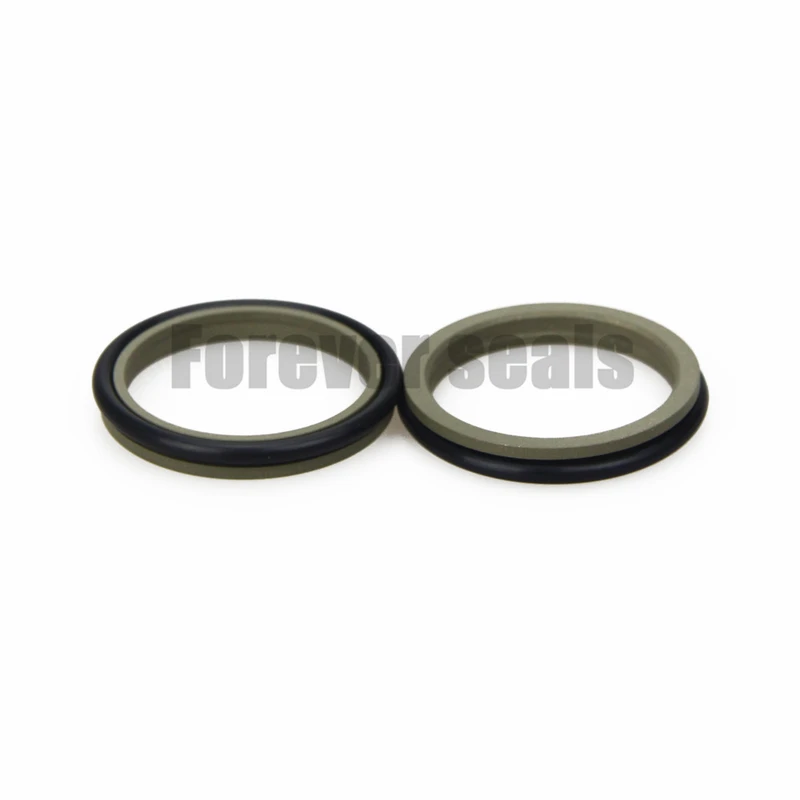

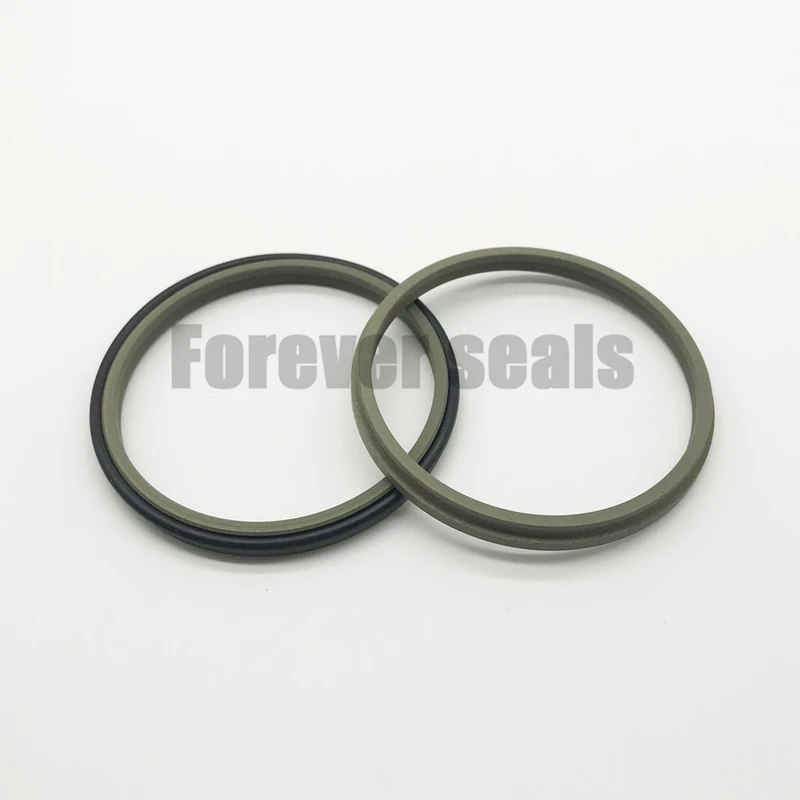

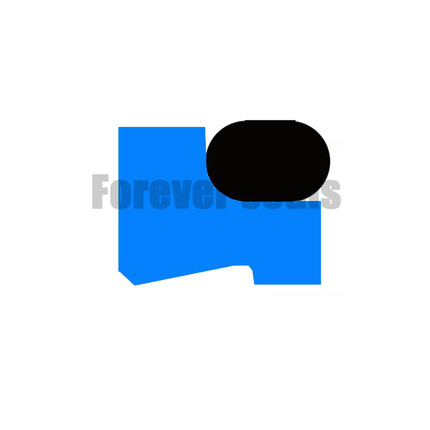

1. Описание

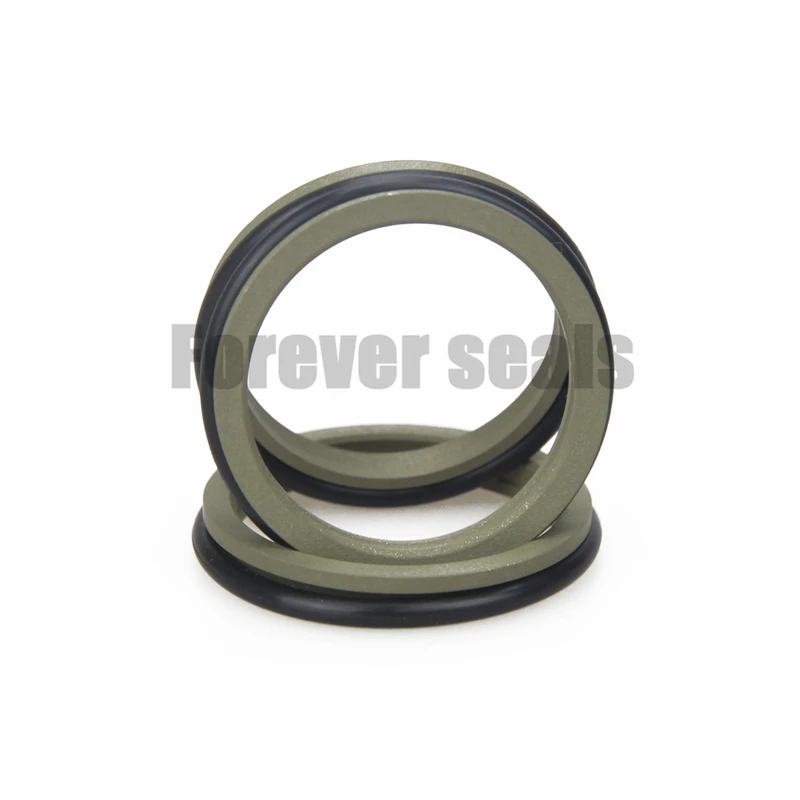

Грязесъемник GSZ Forever Seals подходит для холодных и пыльных сред и высокочастотного возвратно-поступательного движения. В основном используется в гидравлических и пневматических устройствах, сервосистемах, химическом и пищевом оборудовании. Отличные характеристики скольжения, отсутствие прерывистого скольжения, отсутствие вязкости, компенсация деформации штока и плунжера, очень хорошая совместимость с гидравлическими средами, оставшаяся масляная пленка, прилипшая к поверхности штока поршня, может быть эффективно заблокирована от внутри.
2. Рекомендации по установке
3. Установочные размеры - Стандартные рекомендации
Диаметр стержня | Диаметр паза | Ширина паза | Диаметр | Ширина шага | Поперечное сечение уплотнительного кольца |
dN f8 / h9 | D H9 | L + 0,2 | D3 H11 | мин | d2 |
19,0–39,9 | дН + 7,6 | 4.2 | d + 1,5 | 3.0 | 2,62 |
40,0–69,9 | дН + 8,8 | 6.3 | d + 1,5 | 3.0 | 2,62 |
70,0–139,9 | dN + 12,2 | 8.1 | d + 2,0 | 4.0 | 3,53 |
140,0–399,9 | дН + 16,0 | 9,5 | d + 2,5 | 5.0 | 5,33 |
400,0–649,9 | дН + 24,0 | 14.0 | d + 2,5 | 8.0 | 7.00 |
650,0–999,9 | dN + 27,3 | 16.0 | d + 2,5 | 10.0 | 8,40 |
≥1000,0 | dN + 27,3 | 16.0 | d + 2,5 | 10.0 | 8,40 |
4. Стандартные материалы
Уплотнительное кольцо: заполненный ПТФЭ
Уплотнительное кольцо: NBR / FKM
5. Условия труда
Диапазон диаметров | Диапазон давления | Диапазон температур | Скорость | Середина |
3 - 1600 мм | - | -30 ℃ + 200 ℃ | 5 м / с | гидравлическое масло, огнезащитная жидкость, вода и др. |
6. Размеры
| Род Dia. | Диаметр паза. | Ширина паза | а | Одер Нет. |
| d f8 | D H9 | L | ||
| 20 | 27,6 | 4.2 | 3 | GSZ20 * 27,6 * 4,2 |
| 25 | 32,6 | 4.2 | 3 | GSZ25 * 32,6 * 4,2 |
| 28 год | 35,6 | 4.2 | 3 | GSZ28 * 35,6 * 4,2 |
| 30 | 37,6 | 4.2 | 3 | GSZ30 * 37,6 * 4,2 |
| 32 | 39,6 | 4.2 | 3 | GSZ32 * 39,6 * 4,2 |
| 36 | 43,6 | 4.2 | 3 | GSZ36 * 43,6 * 4,2 |
| 40 | 48,8 | 6.3 | 3 | GSZ40 * 48,8 * 6,3 |
| 42 | 50,8 | 6.3 | 3 | GSZ42 * 50,8 * 6,3 |
| 45 | 53,8 | 6.3 | 3 | GSZ45 * 53,8 * 6,3 |
| 50 | 58,8 | 6.3 | 3 | GSZ50 * 58,8 * 6,3 |
| 55 | 63,8 | 6.3 | 3 | GSZ55 * 63,8 * 6,3 |
| 56 | 64,8 | 6.3 | 3 | GSZ56 * 64,8 * 6,3 |
| 60 | 68,8 | 6.3 | 3 | GSZ60 * 68,8 * 6,3 |
| 63 | 71,8 | 6.3 | 3 | GSZ63 * 71,8 * 6,3 |
| 65 | 73,8 | 6.3 | 3 | GSZ65 * 73,8 * 6,3 |
| 70 | 82,2 | 8.1 | 4 | GSZ70 * 82,2 * 8,1 |
| 75 | 87,2 | 8.1 | 4 | GSZ75 * 87,2 * 8,1 |
| 80 | 92,2 | 8.1 | 4 | GSZ80 * 92,2 * 8,1 |
| 85 | 97,2 | 8.1 | 4 | GSZ85 * 97,2 * 8,1 |
| 90 | 102,2 | 8.1 | 4 | GSZ90 * 102,2 * 8,1 |
| 95 | 107,2 | 8.1 | 4 | GSZ95 * 107,2 * 8,1 |
| 100 | 112,2 | 8.1 | 4 | GSZ100 * 112,2 * 8,1 |
| 105 | 117,2 | 8.1 | 4 | GSZ105 * 117,2 * 8,1 |
| 110 | 122,2 | 8.1 | 4 | GSZ110 * 122,2 * 8,1 |
| 115 | 127,2 | 8.1 | 4 | GSZ115 * 127,2 * 8,1 |
| 120 | 132,2 | 8.1 | 4 | GSZ120 * 132,2 * 8,1 |
| 125 | 137,2 | 8.1 | 4 | GSZ125 * 137,2 * 8,1 |
| 130 | 142,2 | 8.1 | 4 | GSZ130 * 142,2 * 8,1 |
| 135 | 147,2 | 8.1 | 4 | GSZ135 * 147,2 * 8,1 |
| 140 | 156 | 9,5 | 5 | GSZ140 * 156 * 9,5 |
| 145 | 161 | 9,5 | 5 | GSZ145 * 161 * 9,5 |
| 150 | 166 | 9,5 | 5 | GSZ150 * 166 * 9,5 |
| 155 | 171 | 9,5 | 5 | GSZ155 * 171 * 9,5 |
| 160 | 176 | 9,5 | 5 | GSZ160 * 176 * 9,5 |
| 165 | 181 | 9,5 | 5 | GSZ165 * 181 * 9,5 |
| 170 | 186 | 9,5 | 5 | GSZ170 * 186 * 9,5 |
| 175 | 191 | 9,5 | 5 | GSZ175 * 191 * 9,5 |
| 180 | 196 | 9,5 | 5 | GSZ180 * 196 * 9,5 |
| 190 | 206 | 9,5 | 5 | GSZ190 * 206 * 9,5 |
| 200 | 216 | 9,5 | 5 | GSZ200 * 216 * 9,5 |
| 210 | 226 | 9,5 | 5 | GSZ210 * 226 * 9,5 |
| 220 | 236 | 9,5 | 5 | GSZ220 * 236 * 9,5 |
| 240 | 256 | 9,5 | 5 | GSZ240 * 256 * 9,5 |
| 250 | 266 | 9,5 | 5 | GSZ250 * 266 * 9,5 |
| 260 | 276 | 9,5 | 5 | GSZ260 * 276 * 9,5 |
| 270 | 286 | 9,5 | 5 | GSZ270 * 286 * 9,5 |
| 280 | 296 | 9,5 | 5 | GSZ280 * 296 * 9,5 |
| 300 | 316 | 9,5 | 5 | GSZ300 * 316 * 9,5 |
| 320 | 336 | 9,5 | 5 | GSZ320 * 336 * 9,5 |
| 330 | 346 | 9,5 | 5 | GSZ330 * 346 * 9,5 |
| 350 | 366 | 9,5 | 5 | GSZ350 * 366 * 9,5 |
| 360 | 376 | 9,5 | 5 | GSZ360 * 376 * 9,5 |
| 380 | 396 | 9,5 | 5 | GSZ380 * 396 * 9,5 |
| 400 | 424 | 14 | 8 | GSZ400 * 424 * 14 |
| 440 | 464 | 14 | 8 | GSZ440 * 464 * 14 |
| 450 | 474 | 14 | 8 | GSZ450 * 474 * 14 |
| 480 | 504 | 14 | 8 | GSZ480 * 504 * 14 |
| 500 | 524 | 14 | 8 | GSZ500 * 524 * 14 |
| 560 | 584 | 14 | 8 | GSZ560 * 584 * 14 |
| 600 | 624 | 14 | 8 | GSZ600 * 624 * 14 |
| 650 | 677,3 | 16 | 10 | GSZ650 * 677,3 * 16 |
| 680 | 707,3 | 16 | 10 | GSZ680 * 707,3 * 16 |
| 700 | 727,3 | 16 | 10 | GSZ700 * 727,3 * 16 |
| 770 | 797,3 | 16 | 10 | GSZ770 * 797,3 * 16 |
| 785 | 812,3 | 16 | 10 | GSZ785 * 812,3 * 16 |
| 800 | 827,3 | 16 | 10 | GSZ800 * 827,3 * 16 |
| 810 | 837,3 | 16 | 10 | GSZ810 * 837,3 * 16 |
| 900 | 927,3 | 16 | 10 | GSZ900 * 927,3 * 16 |
| 950 | 977,3 | 16 | 10 | GSZ950 * 977,3 * 16 |
| 1000 | 1027,3 | 16 | 10 | GSZ1000 * 1027,3 * 16 |
