1. Описание

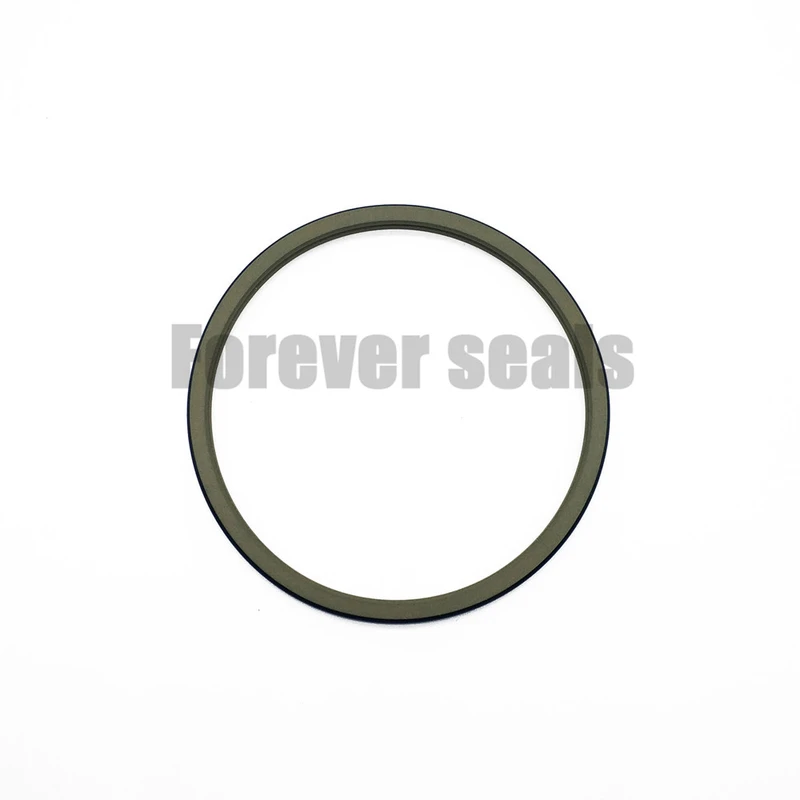

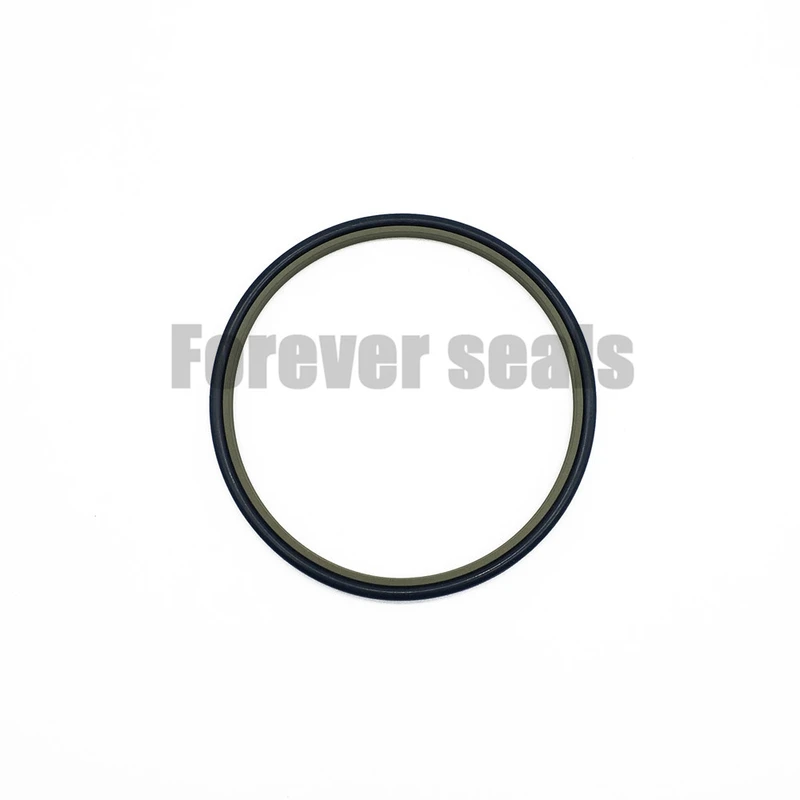

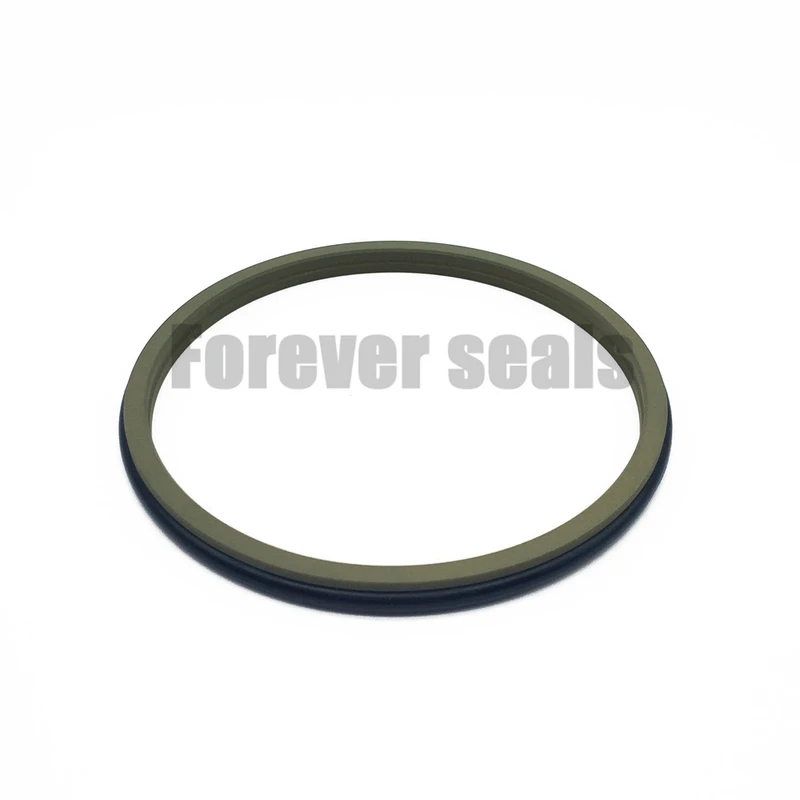

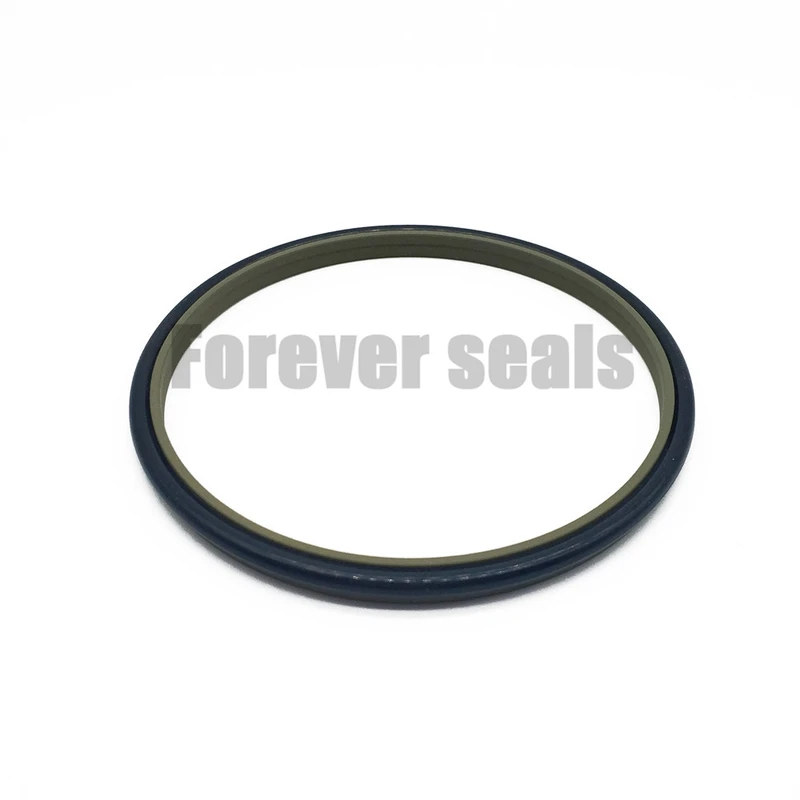

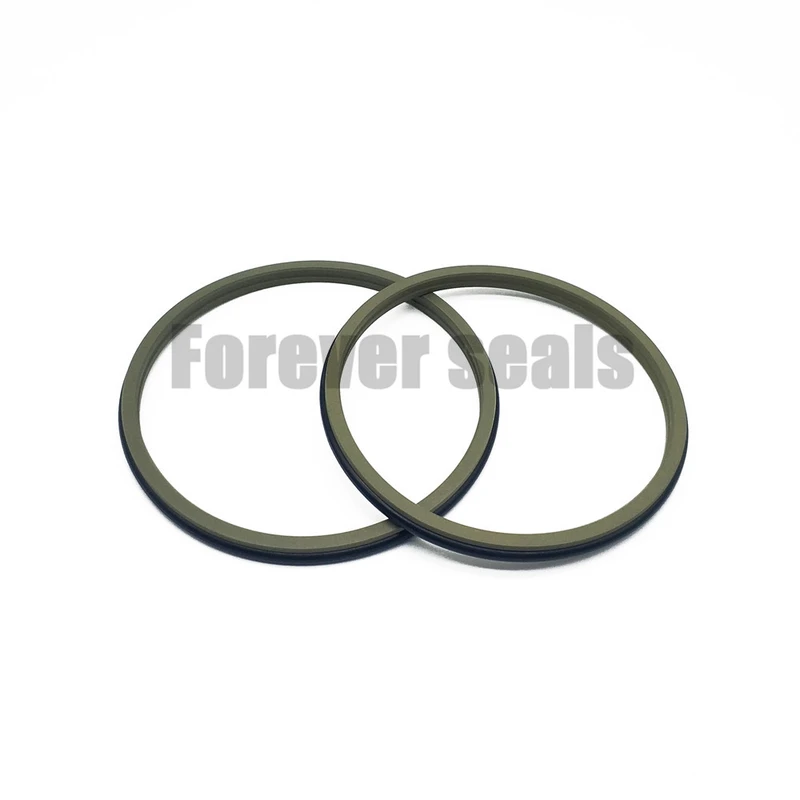

Грязесъемник GSZ2 Forever Seals подходит для холодных и пыльных сред и высокочастотного возвратно-поступательного движения. В основном используется в гидравлических и пневматических устройствах, сервосистемах, химическом и пищевом оборудовании. Отличные характеристики скольжения, отсутствие прерывистого скольжения, отсутствие вязкости, компенсация деформации штока и плунжера, очень хорошая совместимость с гидравлическими средами, оставшаяся масляная пленка, прилипшая к поверхности штока поршня, может быть эффективно заблокирована от внутри.
2. Рекомендации по установке
3. Установочные размеры - Стандартные рекомендации
Диаметр стержня | Диаметр паза | Ширина паза | Диаметр | Ширина шага | Поперечное сечение уплотнительного кольца |
dN f8 / h9 | D H9 | L +0,2 | D3 H11 | мин | d2 |
4,0-11,9 | дН + 4,8 | 3,7 | d + 1,5 | 2.0 | 1,78 |
12,0–64,9 | дН + 6,8 | 5 | d + 1,5 | 2.0 | 2,62 |
65,0–250,9 | дН + 8,8 | 6 | d + 1,5 | 3.0 | 3,53 |
251,0–420,9 | dN + 12,2 | 8,4 | d + 2,0 | 4.0 | 5,33 |
421,0-650,9 | дН + 16,0 | 11 | d + 2,0 | 4.0 | 7.00 |
651,0–999,9 | дН + 20,0 | 14 | d + 2,5 | 5.0 | 8,40 |
≥1000,0 | дН + 20,0 | 14 | d + 2,5 | 5.0 | 8,40 |

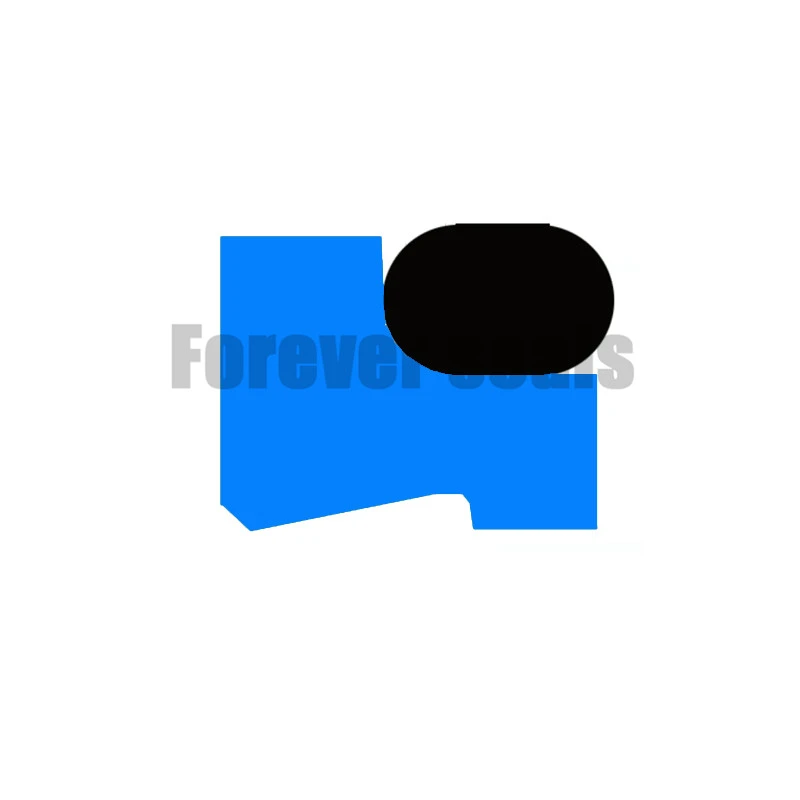

Уплотнительное кольцо: заполненный ПТФЭ
Уплотнительное кольцо: NBR / FKM
5. Условия труда
Диапазон диаметров | Диапазон давления | Диапазон температур | Скорость | Середина |
3 - 1600 мм | - | -30 ℃ + 200 ℃ | 5 м / с | гидравлическое масло, огнезащитная жидкость, вода и др. |
6. Размер
| Род Dia. | Диаметр паза. | Ширина паза | а | Одер Нет. |
| d f8 | D H9 | L + 0,2 | ||
| 6 | 10,8 | 3,7 | 2 | ГСЗ2-6 * 10,8 * 3,7 |
| 8 | 12,8 | 3,7 | 2 | ГСЗ2-8 * 12,8 * 3,7 |
| 10 | 14,8 | 3,7 | 2 | ГСЗ2-10 * 14,8 * 3,7 |
| 12 | 18,8 | 5 | 2 | ГСЗ2-12 * 18,8 * 5 |
| 14 | 20,8 | 5 | 2 | ГСЗ2-14 * 20,8 * 5 |
| 15 | 21,8 | 5 | 2 | ГСЗ2-15 * 21,8 * 5 |
| 16 | 22,8 | 5 | 2 | ГСЗ2-16 * 22,8 * 5 |
| 18 | 24,8 | 5 | 2 | ГСЗ2-18 * 24,8 * 5 |
| 20 | 26,8 | 5 | 2 | ГСЗ2-20 * 26,8 * 5 |
| 22 | 28,8 | 5 | 2 | ГСЗ2-22 * 28,8 * 5 |
| 25 | 31,8 | 5 | 2 | ГСЗ2-25 * 31,8 * 5 |
| 30 | 36,8 | 5 | 2 | ГСЗ2-30 * 36,8 * 5 |
| 32 | 38,8 | 5 | 2 | ГСЗ2-32 * 38,8 * 5 |
| 35 год | 41,8 | 5 | 2 | ГСЗ2-35 * 41,8 * 5 |
| 36 | 42,8 | 5 | 2 | ГСЗ2-36 * 42,8 * 5 |
| 37 | 43,8 | 5 | 2 | ГСЗ2-37 * 43,8 * 5 |
| 40 | 46,8 | 5 | 2 | ГСЗ2-40 * 46,8 * 5 |
| 42 | 48,8 | 5 | 2 | ГСЗ2-42 * 48,8 * 5 |
| 45 | 51,8 | 5 | 2 | ГСЗ2-45 * 51,8 * 5 |
| 50 | 56,8 | 5 | 2 | ГСЗ2-50 * 56,8 * 5 |
| 55 | 61,8 | 5 | 2 | ГСЗ2-55 * 61,8 * 5 |
| 56 | 62,8 | 5 | 2 | ГСЗ2-56 * 62,8 * 5 |
| 60 | 66,8 | 5 | 2 | ГСЗ2-60 * 66,8 * 5 |
| 63 | 69,8 | 5 | 2 | ГСЗ2-63 * 69,8 * 5 |
| 65 | 73,8 | 6 | 3 | ГСЗ2-65 * 73,8 * 6 |
| 70 | 78,8 | 6 | 3 | ГСЗ2-70 * 78,8 * 6 |
| 75 | 83,8 | 6 | 3 | ГСЗ2-75 * 83,8 * 6 |
| 80 | 88,8 | 6 | 3 | ГСЗ2-80 * 88,8 * 6 |
| 85 | 93,8 | 6 | 3 | ГСЗ2-85 * 93,8 * 6 |
| 90 | 98,8 | 6 | 3 | ГСЗ2-90 * 98,8 * 6 |
| 95 | 103,8 | 6 | 3 | ГСЗ2-95 * 103,8 * 6 |
| 100 | 108,8 | 6 | 3 | ГСЗ2-100 * 108,8 * 6 |
| 105 | 113,8 | 6 | 3 | ГСЗ2-105 * 113,8 * 6 |
| 110 | 118,8 | 6 | 3 | ГСЗ2-110 * 118,8 * 6 |
| 115 | 123,8 | 6 | 3 | ГСЗ2-115 * 123,8 * 6 |
| 120 | 128,8 | 6 | 3 | ГСЗ2-120 * 128,8 * 6 |
| 125 | 133,8 | 6 | 3 | ГСЗ2-125 * 133,8 * 6 |
| 130 | 138,8 | 6 | 3 | ГСЗ2-130 * 138,8 * 6 |
| 135 | 143,8 | 6 | 3 | ГСЗ2-135 * 143,8 * 6 |
| 140 | 148,8 | 6 | 3 | ГСЗ2-140 * 148,8 * 6 |
| 145 | 153,8 | 6 | 3 | ГСЗ2-145 * 153,8 * 6 |
| 150 | 158,8 | 6 | 3 | ГСЗ2-150 * 158,8 * 6 |
| 160 | 168,8 | 6 | 3 | ГСЗ2-160 * 168,8 * 6 |
| 170 | 178,8 | 6 | 3 | ГСЗ2-170 * 178,8 * 6 |
| 180 | 188,8 | 6 | 3 | ГСЗ2-180 * 188,8 * 6 |
| 190 | 198,8 | 6 | 3 | ГСЗ2-190 * 198,8 * 6 |
| 200 | 208,8 | 6 | 3 | ГСЗ2-200 * 208,8 * 6 |
| 210 | 218,8 | 6 | 3 | ГСЗ2-210 * 218,8 * 6 |
| 220 | 228,8 | 6 | 3 | ГСЗ2-220 * 228,8 * 6 |
| 230 | 238,8 | 6 | 3 | ГСЗ2-230 * 238,8 * 6 |
| 240 | 248,8 | 6 | 3 | ГСЗ2-240 * 248,8 * 6 |
| 250 | 258,8 | 6 | 3 | ГСЗ2-250 * 258,8 * 6 |
| 260 | 272,2 | 8,4 | 4 | ГСЗ2-260 * 272,2 * 8,4 |
| 280 | 292,2 | 8,4 | 4 | ГСЗ2-280 * 292,2 * 8,4 |
| 300 | 312,2 | 8,4 | 4 | ГСЗ2-300 * 312,2 * 8,4 |
| 320 | 332,2 | 8,4 | 4 | ГСЗ2-320 * 332,2 * 8,4 |
| 350 | 362,2 | 8,4 | 4 | ГСЗ2-350 * 362,2 * 8,4 |
| 360 | 372,2 | 8,4 | 4 | ГСЗ2-360 * 372,2 * 8,4 |
| 370 | 382,2 | 8,4 | 4 | ГСЗ2-370 * 382,2 * 8,4 |
| 400 | 412,2 | 8,4 | 4 | ГСЗ2-400 * 412,2 * 8,4 |
| 440 | 456 | 11 | 4 | ГСЗ2-440 * 456 * 11 |
| 480 | 496 | 11 | 4 | ГСЗ2-480 * 496 * 11 |
| 600 | 616 | 11 | 4 | ГСЗ2-600 * 616 * 11 |
| 630 | 646 | 11 | 4 | ГСЗ2-630 * 646 * 11 |
| 680 | 700 | 14 | 5 | ГСЗ2-680 * 700 * 14 |
| 700 | 720 | 14 | 5 | ГСЗ2-700 * 720 * 14 |
| 770 | 790 | 14 | 5 | ГСЗ2-770 * 790 * 14 |
| 820 | 840 | 14 | 5 | ГСЗ2-820 * 840 * 14 |
| 880 | 900 | 14 | 5 | ГСЗ2-880 * 900 * 14 |
| 900 | 920 | 14 | 5 | ГСЗ2-900 * 920 * 14 |
| 1030 | 1050 | 14 | 5 | ГСЗ2-1030 * 1050 * 14 |
