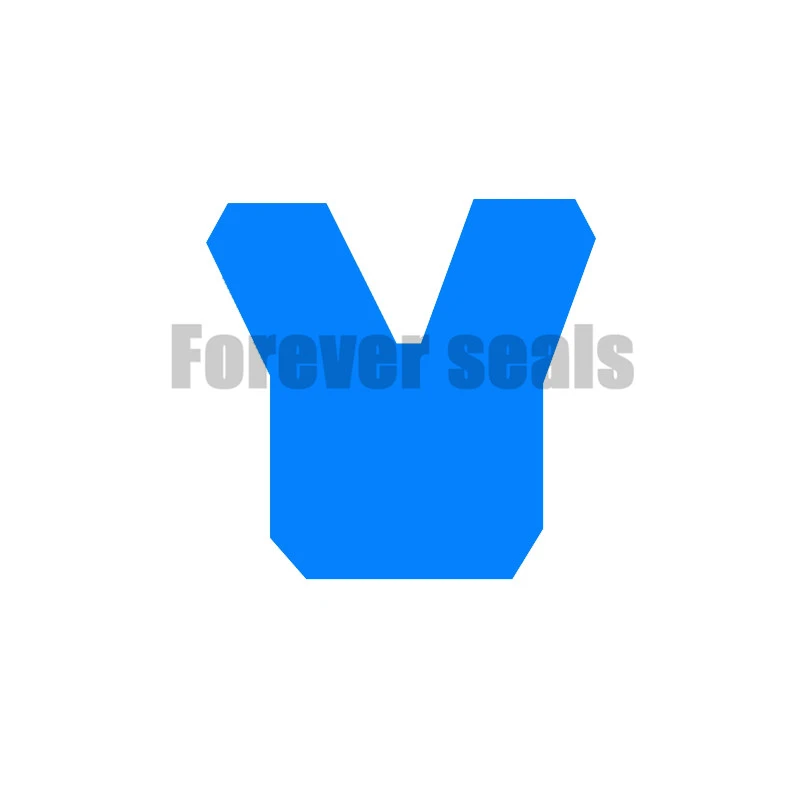

1. Описание

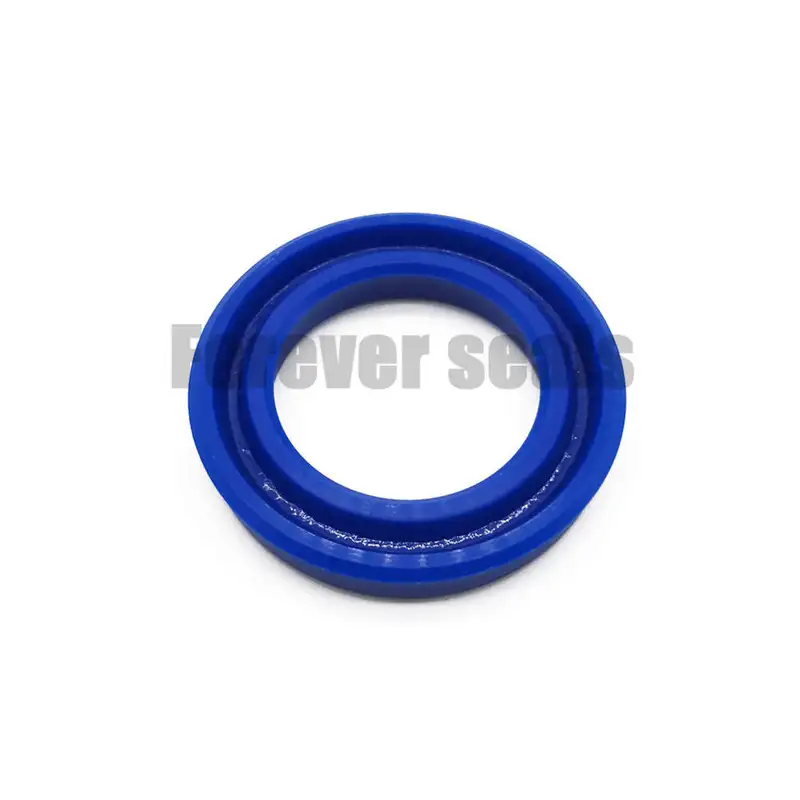

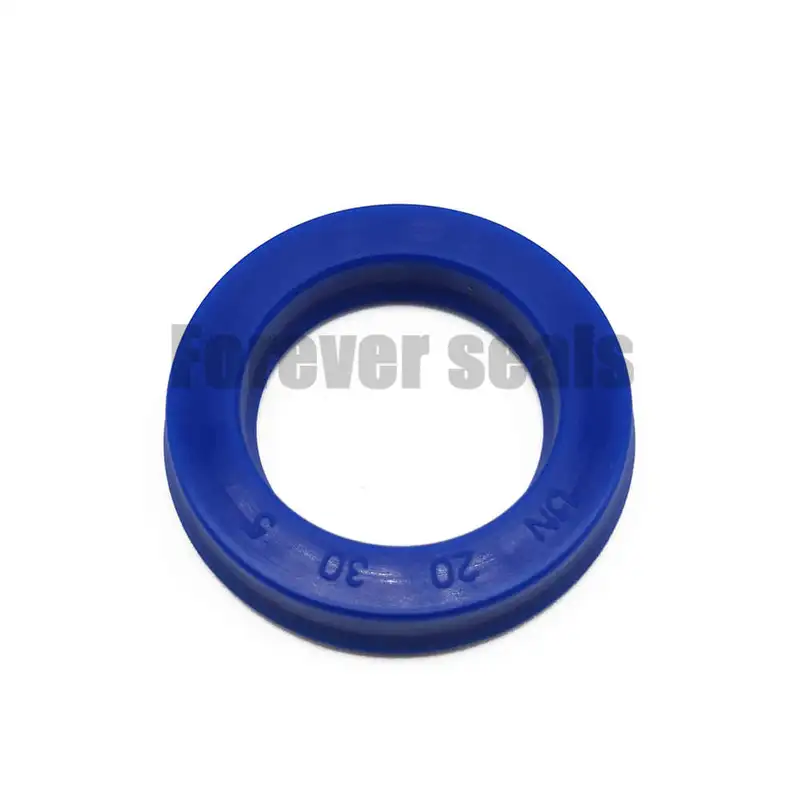

Уплотнение UNS может использоваться для поршней и штоков. Это типичное манжетное уплотнение, которое очень широко используется в гидроцилиндрах. Внутренняя губа и внешняя губа одинаковой высоты. Его легко установить. Благодаря широкому сечению, УНС часто применяют для гидроцилиндров низкого давления.
2. Рекомендации по установке
3. Установочные размеры
Поршень
P <5 МПа | В = d + 0,9 | D <60 | С = 4 | h <7 | L = h + 0,5 |
P 5-10 МПа | В = d + 0,7 | Д 60-180 | С = 6,5 | в = 7-8 | L = h + 0,8 |
P 10-20 МПа | В = d + 0,4 | Д 180-250 | С = 7,5 | h> 8 | L = h + 1,0 |
P 20-30 МПа | В = d + 0,2 | Д 250-400 | С = 10 | h> 8 | L = h + 1,0 |
Шток поршня
P <5 МПа | B = D-0,9 | D <60 | С = 4 | D1 = D-1 | h <7 | L = h + 0,5 |
P 5-10 МПа | B = D-0,7 | Д 60-180 | С = 5,5 | D1 = D-1 | в = 7-8 | L = h + 0,8 |
P 10-20 МПа | В = Д-0,4 | Д 120-180 | С = 6,5 | D1 = D-1 | h> 8 | L = h + 1,0 |
P 20-30 МПа | B = D-0,2 | Д 180-250 | С = 7,5 | D1 = D-2 | h> 8 | L = h + 1,0 |
Р 30-40 МПа | B = D-0,1 | Д 250-400 | С = 10 | D1 = D-2 | h> 8 | L = h + 1,0 |
4. Стандартные материалы
ТПУ, ЦП
5. Рабочее состояние
Давление: CPU≤40MPa TPU≤31.5MPa
Температура: -35 ~ + 100 ℃
Скорость: 0,5 м / с
Среда: гидравлические масла (на основе минерального масла)
6. Размеры
UNS4 * 10 * 4 | UNS7 * 13 * 4 | UNS10 * 16 * 5,5 | UNS12 * 18 * 8 | UNS14 * 22 * 4,5 |
UNS4 * 12 * 4 | UNS7 * 14 * 5 | UNS10 * 16 * 6 | UNS12 * 19 * 3,5 | UNS14 * 22 * 6 |
UNS4 * 12 * 6 | UNS7 * 14 * 6 | UNS10 * 16 * 8 | UNS12 * 19 * 5 | UNS14 * 22 * 7 |
UNS5 * 11 * 8 | UNS7.1 * 17.1 * 8 | UNS10 * 18 * 5 | UNS12 * 20 * 5 | UNS14 * 22 * 8 |
UNS5 * 12 * 5 | UNS8 * 13 * 3 | UNS10 * 18 * 5,5 | UNS12 * 20 * 6 | UNS14 * 24 * 5 |
UNS5 * 12 * 6 | UNS8 * 14 * 6 | UNS10 * 18 * 6 | UNS12 * 20 * 8 | UNS14 * 24 * 8 |
UNS5 * 12 * 7 | UNS8 * 14 * 8 | UNS10 * 18 * 8 | UNS12 * 22 * 5 | UNS14 * 28 * 8 |
UNS5 * 12 * 8 | UNS8 * 15 * 5 | UNS10 * 19 * 7 | UNS12 * 22 * 5,5 | UNS15 * 22 * 5 |
UNS5 * 14 * 6 | UNS8 * 15 * 6 | UNS10 * 20 * 6 | UNS12 * 22 * 7 | UNS15 * 22 * 6 |
UNS5 * 14 * 8 | UNS8 * 15 * 8 | UNS10 * 20 * 8 | UNS12 * 22 * 8 | UNS15 * 22 * 8 |
UNS5 * 15 * 6 | UNS8 * 16 * 6 | UNS10 * 20 * 10 | UNS12 * 24 * 6 | UNS15 * 23 * 5,7 |
UNS5,8 * 12 * 5,2 | UNS8 * 16 * 8 | UNS10 * 22 * 6 | UNS12 * 24 * 8 | UNS15 * 23 * 10 |
UNS6 * 11 * 6 | UNS8 * 18 * 8 | UNS10 * 22 * 8 | UNS12 * 25 * 8 | UNS15 * 25 * 5 |
UNS6 * 12 * 4 | UNS8 * 18 * 10 | UNS10 * 25 * 8 | UNS12,5 * 22,5 * 8 | UNS15 * 25 * 7 |
UNS6 * 12 * 6 | UNS8 * 20 * 10 | UNS11 * 17 * 4,5 | UNS13 * 18 * 5 | UNS15 * 25 * 8 |
UNS6 * 12 * 7 | UNS8 * 22 * 10 | UNS11 * 17 * 5 | UNS13 * 19 * 3,5 | UNS15 * 27 * 6 |
UNS6 * 14 * 4,6 | UNS9 * 16 * 4 | UNS11,2 * 19,2 * 6 | UNS13 * 19 * 5 | UNS15 * 28 * 10 |
UNS6 * 14 * 6 | UNS9 * 16 * 6 | UNS11,2 * 21,2 * 8 | UNS13 * 20 * 4 | UNS15 * 30 * 5,5 |
UNS6 * 15 * 6 | UNS9 * 16 * 8 | UNS12 * 16 * 4 | UNS13 * 20 * 5,5 | UNS15 * 30 * 8 |
UNS6 * 15 * 8 | UNS9 * 19 * 6 | UNS12 * 16 * 5 | UNS13 * 21 * 5 | UNS15 * 30 * 10 |
UNS6 * 18 * 8 | UNS9 * 19 * 8 | UNS12 * 16 * 6 | UNS14 * 20 * 4,4 | UNS16 * 22 * 4 |
UNS6,3 * 16,3 * 8 | UNS9,5 * 14 * 2,5 | UNS12 * 17 * 4 | UNS14 * 20 * 5 | UNS16 * 22 * 5 |
UNS7 * 12 * 4 | UNS10 * 16 * 4 | UNS12 * 18 * 4 | UNS14 * 20 * 6 | UNS16 * 22 * 6 |
UNS7 * 12 * 5 | UNS10 * 16 * 4,5 | UNS12 * 18 * 5 | UNS14 * 20 * 8 | UNS16 * 22 * 7 |
UNS7 * 12 * 6 | UNS10 * 16 * 5 | UNS12 * 18 * 6 | UNS14 * 22 * 4 | UNS16 * 22 * 8 |
UNS16 * 24 * 4 | UNS19 * 24 * 5 | UNS20 * 40 * 10 | UNS23 * 36 * 7 | UNS25 * 40 * 7 |
UNS16 * 24 * 5 | UNS19 * 25 * 5 | UNS20 * 40 * 12 | UNS23,5 * 33,5 * 8 | UNS25 * 40 * 8 |
UNS16 * 24 * 6 | UNS19 * 25 * 6 | UNS20 * 47 * 8 | UNS24 * 30 * 6 | UNS25 * 40 * 10 |
UNS16 * 24 * 8 | UNS19 * 25 * 7 | UNS20,5 * 28 * 5 | UNS24 * 32 * 4 | UNS25 * 40 * 11 |
UNS16 * 24 * 10 | UNS19 * 26 * 5 | UNS21 * 26,5 * 6 | UNS24 * 32 * 5 | UNS25 * 42 * 8 |
UNS16 * 25 * 5 | UNS19 * 27 * 5 | UNS21 * 29,5 * 5,5 | UNS24 * 32 * 7 | UNS25 * 43 * 8 |
UNS16 * 26 * 5 | UNS19 * 27 * 6 | UNS21 * 30 * 10 | UNS24 * 36 * 6,5 | UNS25 * 45 * 10 |
UNS16 * 26 * 6 | UNS19 * 27 * 7,5 | UNS21,7 * 30 * 10 | UNS24 * 36 * 7 | UNS25 * 48 * 10 |
UNS16 * 26 * 8 | UNS19 * 28 * 5 | UNS22 * 28 * 4 | UNS24 * 40 * 8 | UNS25 * 50 * 10 |
UNS16 * 26 * 10 | UNS19 * 28 * 7 | UNS22 * 28 * 4,5 | UNS24 * 40 * 10 | UNS25 * 55 * 10 |
UNS16 * 28 * 6 | UNS19 * 32 * 8 | UNS22 * 28 * 5 | UNS24 * 50 * 12 | UNS25,4 * 31,7 * 6,3 |
UNS16 * 28 * 8 | UNS19 * 34 * 8 | UNS22 * 28 * 6 | UNS25 * 30 * 5 | UNS26 * 32 * 4,7 |
UNS16 * 30 * 6 | UNS19,05 * 25,4 * 6,35 | UNS22 * 30 * 6 | UNS25 * 30 * 6 | UNS26 * 32 * 8 |
UNS16 * 32 * 8 | UNS19,3 * 26 * 5 | UNS22 * 30 * 8 | UNS25 * 32 * 4 | UNS26 * 36 * 5 |
UNS17 * 25 * 5 | UNS20 * 25 * 4 | UNS22 * 31 * 5,5 | UNS25 * 32 * 6 | UNS26 * 36 * 8 |
UNS17 * 25 * 6 | UNS20 * 25 * 8 | UNS22 * 32 * 5 | UNS25 * 32 * 7 | UNS27 * 35 * 6 |
UNS17 * 25 * 10 | UNS20 * 26 * 3,5 | UNS22 * 32 * 6 | UNS25 * 32 * 8 | UNS27 * 36 * 6 |
UNS17 * 27 * 5 | UNS20 * 26 * 6 | UNS22 * 32 * 7 | UNS25 * 32,7 * 6,35 | UNS27 * 37 * 6 |
UNS17 * 27 * 7 | UNS20 * 26 * 7 | UNS22 * 32 * 8 | UNS25 * 33 * 5,5 | UNS27 * 40 * 10 |
UNS17 * 27 * 8 | UNS20 * 27 * 5 | UNS22 * 32 * 9 | UNS25 * 33 * 5,6 | UNS27,5 * 43 * 10 |
UNS17 * 32 * 10 | UNS20 * 27 * 6 | UNS22 * 32 * 10 | UNS25 * 33 * 6 | UNS28 * 34 * 5 |
UNS18 * 24 * 4 | UNS20 * 28 * 6 | UNS22 * 34 * 10 | UNS25 * 33 * 7 | UNS28 * 34 * 5,3 |
UNS18 * 24 * 5 | UNS20 * 28 * 7 | UNS22 * 35 * 6 | UNS25 * 33 * 8 | UNS28 * 35 * 5 |
UNS18 * 24 * 8 | UNS20 * 28 * 8 | UNS22 * 35 * 10 | UNS25 * 33 * 10 | UNS28 * 35 * 5,5 |
UNS18 * 25 * 5,5 | UNS20 * 30 * 5 | UNS22 * 28 * 8 | UNS25 * 34 * 5 | UNS28 * 35 * 6 |
UNS18 * 25 * 6 | UNS20 * 30 * 6 | UNS22 * 30 * 5 | UNS25 * 35 * 5 | UNS28 * 35 * 10 |
UNS18 * 26 * 6 | UNS20 * 30 * 8 | UNS22 * 30 * 5,8 | UNS25 * 35 * 5,6 | UNS28 * 36 * 4 |
UNS18 * 26 * 8 | UNS20 * 30 * 8,2 | UNS22 * 36 * 7 | UNS25 * 35 * 6 | UNS28 * 36 * 5 |
UNS18 * 26 * 10 | UNS20 * 30 * 10 | UNS22 * 36 * 9 | UNS25 * 35 * 7 | UNS28 * 36 * 6 |
UNS18 * 28 * 6 | UNS20 * 32 * 5 | UNS22 * 40 * 10 | UNS25 * 35 * 8 | UNS28 * 36 * 7 |
UNS18 * 28 * 8 | UNS20 * 32 * 6 | UNS22 * 40 * 12 | UNS25 * 35 * 10 | UNS28 * 36 * 7,5 |
UNS18 * 28 * 9 | UNS20 * 32 * 8 | UNS22,4 * 28 * 5 | UNS25 * 36 * 6 | UNS28 * 36 * 8 |
UNS18 * 28 * 10 | UNS20 * 32 * 10 | UNS22,4 * 32,4 * 8 | UNS25 * 36 * 7 | UNS28 * 38 * 5,6 |
UNS18 * 30 * 6 | UNS20 * 33 * 10 | UNS22,5 * 31,5 * 5 | UNS25 * 37 * 6 | UNS28 * 38 * 7 |
UNS18 * 30 * 8 | UNS20 * 35 * 6 | UNS23 * 30 * 5 | UNS25 * 37 * 9 | UNS28 * 38 * 7,3 |
UNS18 * 30 * 9 | UNS20 * 35 * 7 | UNS23 * 35 * 5,6 | UNS25 * 38 * 6 | UNS28 * 38 * 8 |
UNS18 * 32 * 7 | UNS20 * 35 * 10 | UNS23 * 35 * 6 | UNS25 * 38 * 7 | UNS28 * 38 * 10 |
UNS18 * 32 * 8 | UNS20 * 36 * 8 | UNS23 * 35 * 6,5 | UNS25 * 38 * 8 | UNS28 * 40 * 6 |
UNS18 * 34 * 8 | UNS20 * 38 * 6 | UNS23 * 35 * 6,6 | UNS25 * 38 * 10 | UNS28 * 40 * 6,5 |
UNS28 * 40 * 8 | UNS30 * 47 * 7 | UNS33 * 40 * 6 | UNS35 * 58 * 10 | UNS40 * 50 * 6,5 |
UNS28 * 40 * 10 | UNS30 * 50 * 6 | UNS33 * 40 * 8 | UNS35 * 65 * 12 | UNS40 * 50 * 7 |
UNS28 * 43 * 10 | UNS30 * 50 * 8 | UNS33 * 46 * 6 | UNS35,5 * 47,5 * 12 | UNS40 * 50 * 7,3 |
UNS28 * 43 * 10,2 | UNS30 * 50 * 10 | UNS33 * 55 * 15 | UNS35,5 * 50,5 * 10,2 | UNS40 * 50 * 8 |
UNS28 * 44 * 8 | UNS30 * 50 * 12 | UNS33.78 * 46 * 9 | UNS36 * 43 * 8 | UNS40 * 50 * 9 |
UNS28 * 48 * 8 | UNS30 * 52 * 10 | UNS34 * 40 * 4 | UNS36 * 44 * 8 | UNS40 * 50 * 10 |
UNS28 * 48 * 10 | UNS31 * 47 * 10 | UNS34 * 40 * 6 | UNS36 * 46 * 7 | UNS40 * 52 * 8 |
UNS28 * 50 * 10 | UNS31 * 47 * 12 | UNS34 * 44 * 10 | UNS36 * 46 * 7,3 | UNS40 * 52 * 10 |
UNS30 * 36 * 6 | UNS31,5 * 44,3 * 9,5 | UNS34 * 45 * 10 | UNS36 * 48 * 4 | UNS40 * 55 * 6,5 |
UNS30 * 37 * 4 | UNS31,5 * 46,5 * 10,2 | UNS34,925 * 44,45 * 6,35 | UNS36 * 48 * 8 | UNS40 * 55 * 7 |
UNS30 * 37 * 6 | UNS32 * 36 * 6 | UNS35 * 41 * 5 | UNS36 * 50 * 8 | UNS40 * 55 * 7,2 |
UNS30 * 37 * 6,5 | UNS32 * 38 * 6 | UNS35 * 42 * 6 | UNS37 * 47 * 7 | UNS40 * 55 * 8 |
UNS30 * 37 * 7 | UNS32 * 38 * 7 | UNS35 * 42 * 7 | UNS37 * 47 * 8 | UNS40 * 55 * 9 |
UNS30 * 37 * 10 | UNS32 * 40 * 4 | UNS35 * 42 * 8 | UNS37 * 47 * 10 | UNS40 * 55 * 10 |
UNS30 * 38 * 5 | UNS32 * 40 * 5 | UNS35 * 43 * 5 | UNS37 * 57 * 7 | UNS40 * 55 * 10,2 |
UNS30 * 38 * 6 | UNS32 * 40 * 5,5 | UNS35 * 43 * 6 | UNS37 * 57 * 10 | UNS40 * 56 * 8 |
UNS30 * 38 * 7 | UNS32 * 40 * 5,6 | UNS35 * 43 * 6,3 | UNS38 * 44 * 5 | UNS40 * 56 * 10 |
UNS30 * 38 * 8 | UNS32 * 40 * 6 | UNS35 * 43 * 7 | UNS38 * 44 * 5,3 | UNS40 * 56 * 12 |
UNS30 * 40 * 5 | UNS32 * 40 * 6,5 | UNS35 * 43 * 8 | UNS38 * 45 * 7 | UNS40 * 58 * 10 |
UNS30 * 40 * 5,5 | UNS32 * 40 * 7 | UNS35 * 43 * 10 | UNS38 * 45 * 8 | UNS40 * 60 * 10 |
UNS30 * 40 * 6,5 | UNS32 * 40 * 8 | UNS35 * 45 * 5 | UNS38 * 46 * 6 | UNS40 * 60 * 12 |
UNS30 * 40 * 7 | UNS32 * 40 * 10 | UNS35 * 45 * 8 | UNS38 * 48 * 8 | UNS40 * 65 * 10 |
UNS30 * 40 * 8 | UNS32 * 42 * 7 | UNS35 * 45 * 10 | UNS38 * 48 * 10 | UNS40 * 65 * 12 |
UNS30 * 40 * 10 | UNS32 * 42 * 7,3 | UNS35 * 46 * 8 | UNS38 * 50 * 6 | UNS40,8 * 50,8 * 6 |
UNS30 * 42 * 6 | UNS32 * 42 * 7,5 | UNS35 * 46 * 10 | UNS38 * 50 * 9 | UNS42 * 47 * 6 |
UNS30 * 42 * 7 | UNS32 * 42 * 8 | UNS35 * 47 * 6 | UNS38 * 50 * 10 | UNS42 * 50 * 5,7 |
UNS30 * 42 * 8 | UNS32 * 42 * 8,2 | UNS35 * 47 * 10 | UNS38 * 51 * 10 | UNS42 * 50 * 6 |
UNS30 * 42 * 10,2 | UNS32 * 42 * 10 | UNS35 * 48 * 6 | UNS38 * 52 * 10 | UNS42 * 52 * 8 |
UNS30 * 43 * 6,5 | UNS32 * 45 * 6 | UNS35 * 48 * 8 | UNS38 * 53 * 10 | UNS42 * 52 * 10 |
UNS30 * 43 * 7 | UNS32 * 45 * 8 | UNS35 * 48 * 10 | UNS38 * 54 * 10 | UNS42 * 55 * 8 |
UNS30 * 43 * 10 | UNS32 * 45 * 10 | UNS35 * 50 * 9 | UNS38 * 55 * 6 | UNS42 * 55 * 10 |
UNS30 * 43,6 * 9,5 | UNS32 * 46 * 10 | UNS35 * 50 * 10 | UNS38 * 55 * 8 | UNS42 * 62 * 12 |
UNS30 * 45 * 6 | UNS32 * 47 * 8 | UNS35 * 50 * 10,2 | UNS38 * 55 * 10 | UNS43 * 53 * 6 |
UNS30 * 45 * 7 | UNS32 * 47 * 10 | UNS35 * 50 * 11,5 | UNS38 * 58 * 10 | UNS43 * 63 * 10 |
UNS30 * 45 * 8 | UNS32 * 48 * 8 | UNS35 * 50 * 12 | UNS38 * 60 * 10 | UNS43 * 66 * 8 |
UNS30 * 45 * 10 | UNS32 * 48 * 10 | UNS35 * 51 * 10 | UNS38 * 62 * 12 | UNS44 * 50 * 8,6 |
UNS30 * 45 * 10,2 | UNS32 * 50 * 12 | UNS35 * 52 * 8 | UNS38,1 * 48,1 * 8 | UNS44 * 50 * 10 |
UNS30 * 45 * 12 | UNS33 * 40 * 4,5 | UNS35 * 55 * 10,20 | UNS40 * 48 * 6 | UNS44,5 * 57,15 * 9,52 |
UNS30 * 46 * 8 | UNS33 * 40 * 5 | UNS35 * 55 * 12 | UNS40 * 48 * 8 | UNS45 * 50 * 7,3 |
UNS45 * 53 * 6 | UNS48 * 60 * 12 | UNS50,8 * 63,5 * 7 | UNS55 * 75 * 15 | UNS62 * 72 * 8 |
UNS45 * 53 * 8 | UNS48 * 63 * 6 | UNS50,8 * 63,5 * 9,35 | UNS55 * 77 * 10 | UNS62 * 82 * 12 |
UNS45 * 55 * 5 | UNS48 * 63 * 11,5 | UNS51 * 63 * 10 | UNS55 * 78 * 7 | UNS63 * 73 * 6.5 |
UNS45 * 55 * 6,5 | UNS48 * 65 * 10,2 | UNS52 * 60 * 8 | UNS55 * 78 * 10 | UNS63 * 73 * 8 |
UNS45 * 55 * 7 | UNS48 * 63 * 10,2 | UNS52 * 62 * 7 | UNS55 * 79 * 12 | UNS63 * 73 * 10 |
UNS45 * 55 * 7,3 | UNS50 * 57 * 10 | UNS52 * 62 * 10 | UNS55 * 80 * 10 | UNS63 * 73 * 12 |
UNS45 * 55 * 8 | UNS50 * 58 * 7 | UNS52 * 62 * 12 | UNS55 * 80 * 12 | UNS63 * 75 * 8,7 |
UNS45 * 55 * 10 | UNS50 * 58 * 8 | UNS52 * 65 * 8,5 | UNS56 * 76 * 12 | UNS63 * 75 * 10 |
UNS45 * 57 * 8 | UNS50 * 60 * 7 | UNS52 * 70 * 12 | UNS57 * 77 * 10 | UNS63 * 76 * 10 |
UNS45 * 57 * 9 | UNS50 * 60 * 8 | UNS53 * 63 * 6.5 | UNS58 * 68 * 8 | UNS63 * 78 * 10 |
UNS45 * 58 * 10 | UNS50 * 60 * 10 | UNS53 * 63 * 8 | UNS58 * 72 * 12 | UNS63 * 78 * 12 |
UNS45 * 60 * 9 | UNS50 * 60 * 11 | UNS53 * 63 * 10 | UNS58 * 80 * 15 | UNS63 * 83 * 12 |
UNS45 * 60 * 10 | UNS50 * 60 * 12 | UNS53 * 65 * 8 | UNS60 * 68 * 6 | UNS63 * 83 * 15 |
UNS45 * 60 * 10,2 | UNS50 * 62 * 6 | UNS53 * 73 * 12 | UNS60 * 68 * 8 | UNS65 * 73 * 5 |
UNS45 * 60 * 11,4 | UNS50 * 62 * 9,5 | UNS53,5 * 63,5 * 7 | UNS60 * 68 * 12 | UNS65 * 73 * 6 |
UNS45 * 60 * 12 | UNS50 * 62 * 10 | UNS55 * 63 * 8 | UNS60 * 68 * 13,5 | UNS65 * 73 * 7 |
UNS45 * 60 * 12,5 | UNS50 * 63 * 6 | UNS55 * 63 * 10 | UNS60 * 70 * 7 | UNS65 * 73 * 8 |
UNS45 * 62 * 13 | UNS50 * 63 * 6,5 | UNS55 * 65 * 5 | UNS60 * 70 * 8 | UNS65 * 73 * 9 |
UNS45 * 63 * 10 | UNS50 * 63 * 7 | UNS55 * 65 * 6,5 | UNS60 * 70 * 10 | UNS65 * 73 * 12 |
UNS45 * 63 * 12 | UNS50 * 63 * 8 | UNS55 * 65 * 7,5 | UNS60 * 70 * 12 | UNS65 * 75 * 8 |
UNS45 * 65 * 6 | UNS50 * 63 * 10 | UNS55 * 65 * 8 | UNS60 * 72 * 10 | UNS65 * 75 * 10 |
UNS45 * 65 * 10 | UNS50 * 63 * 15 | UNS55 * 65 * 10 | UNS60 * 73 * 12 | UNS65 * 75 * 12 |
UNS45 * 65 * 10,2 | UNS50 * 65 * 6 | UNS55 * 65 * 12 | UNS60 * 75 * 6 | UNS65 * 76 * 9 |
UNS45 * 65 * 12 | UNS50 * 65 * 8 | UNS55 * 68 * 7 | UNS60 * 75 * 9 | UNS65 * 77 * 10 |
UNS45 * 67 * 8 | UNS50 * 65 * 9 | UNS55 * 68 * 10 | UNS60 * 75 * 10 | UNS65 * 78 * 10 |
UNS45 * 67 * 10 | UNS50 * 65 * 10 | UNS55 * 70 * 6 | UNS60 * 75 * 12 | UNS65 * 78 * 12 |
UNS45 * 70 * 10 | UNS50 * 65 * 10,2 | UNS55 * 70 * 7 | UNS60 * 75 * 15 | UNS65 * 78 * 12,5 |
UNS45 * 70 * 11 | UNS50 * 65 * 12 | UNS55 * 70 * 9 | UNS60 * 76 * 12 | UNS65 * 79 * 10 |
UNS45 * 70 * 16 | UNS50 * 66 * 12 | UNS55 * 70 * 10 | UNS60 * 77 * 20 | UNS65 * 80 * 8 |
UNS47 * 57 * 7 | UNS50 * 67 * 6 | UNS55 * 70 * 11,4 | UNS60 * 80 * 10 | UNS65 * 80 * 9 |
UNS47 * 57 * 8 | UNS50 * 68 * 10 | UNS55 * 70 * 11,5 | UNS60 * 80 * 11 | UNS65 * 80 * 10 |
UNS47 * 57 * 9 | UNS50 * 70 * 10 | UNS55 * 70 * 12 | UNS60 * 80 * 12 | UNS65 * 80 * 11 |
UNS47 * 57 * 10 | UNS50 * 70 * 12 | UNS55 * 71 * 12 | UNS60 * 80 * 18 | UNS65 * 80 * 12 |
UNS47 * 72 * 16 | UNS50 * 72 * 9 | UNS55 * 72 * 8 | UNS60 * 83 * 13,5 | UNS65 * 80 * 13 |
UNS48 * 58 * 6 | UNS50 * 72 * 10 | UNS55 * 72 * 12 | UNS60 * 85 * 12 | UNS65 * 85 * 10 |
UNS48 * 58 * 7 | UNS50 * 72 * 12 | UNS55 * 75 * 8 | UNS60 * 90 * 10 | UNS65 * 85 * 12 |
UNS48 * 60 * 8 | UNS50 * 75 * 10 | UNS55 * 75 * 9 | UNS60 * 90 * 12 | UNS65 * 85 * 15 |
UNS48 * 60 * 9 | UNS50 * 75 * 12 | UNS55 * 75 * 10 | UNS60 * 90 * 15 | UNS65 * 90 * 12 |
UNS48 * 60 * 10 | UNS50 * 80 * 12 | UNS55 * 75 * 12 | UNS61 * 71 * 6 | UNS65 * 90 * 15 |
UNS65 * 95 * 12 | UNS72 * 87 * 9 | UNS80 * 100 * 8 | UNS90 * 110 * 9 | UNS100 * 132 * 16 |
UNS66,2 * 76,2 * 7 | UNS73 * 85 * 10 | UNS80 * 100 * 10 | UNS90 * 110 * 12 | UNS105 * 120 * 8 |
UNS67 * 77 * 10 | UNS75 * 85 * 5,5 | UNS80 * 100 * 12 | UNS90 * 110 * 13 | UNS105 * 120 * 10 |
UNS67 * 87 * 12 | UNS75 * 85 * 8 | UNS80 * 100 * 13 | UNS90 * 110 * 15 | UNS105 * 120 * 12 |
UNS68 * 80 * 10 | UNS75 * 85 * 10 | UNS80 * 100 * 15 | UNS90 * 115 * 9 | UNS105 * 120 * 15 |
UNS70 * 78 * 6 | UNS75 * 85 * 12 | UNS80 * 105 * 10 | UNS90 * 115 * 12 | UNS105 * 125 * 8 |
UNS70 * 78 * 8 | UNS75 * 90 * 8,5 | UNS80 * 105 * 12 | UNS90 * 115 * 15 | UNS105 * 125 * 9 |
UNS70 * 78 * 10 | UNS75 * 90 * 9 | UNS80 * 110 * 9 | UNS90 * 115 * 18 | UNS105 * 125 * 10 |
UNS70 * 80 * 6.5 | UNS75 * 90 * 9,5 | UNS80 * 110 * 15 | UNS90 * 120 * 10 | UNS105 * 125 * 12 |
UNS70 * 80 * 7 | UNS75 * 90 * 10 | UNS85 * 95 * 6 | UNS90 * 120 * 12 | UNS105 * 125 * 13 |
UNS70 * 80 * 8 | UNS75 * 90 * 12 | UNS85 * 95 * 7 | UNS95 * 105 * 12 | UNS105 * 125 * 14 |
UNS70 * 80 * 9 | UNS75 * 100 * 12 | UNS85 * 95 * 8,5 | UNS95 * 110 * 12 | UNS105 * 125 * 15 |
UNS70 * 80 * 10 | UNS75 * 95 * 10 | UNS85 * 95 * 9 | UNS95 * 115 * 9 | UNS105 * 125 * 16 |
UNS70 * 80 * 12 | UNS75 * 95 * 12 | UNS85 * 95 * 9,5 | UNS95 * 115 * 12 | UNS106 * 126 * 15 |
UNS70 * 82 * 10 | UNS75 * 95 * 13 | UNS85 * 95 * 10 | UNS95 * 115 * 15 | UNS110 * 120 * 8 |
UNS70 * 83 * 9,5 | UNS75 * 95 * 15 | UNS85 * 95 * 12 | UNS95 * 120 * 12 | UNS110 * 120 * 12 |
UNS70 * 83 * 10 | UNS75 * 99 * 12 | UNS85 * 97 * 9 | UNS95 * 125 * 15 | UNS110 * 125 * 10 |
UNS70 * 83 * 12 | UNS76 * 88 * 9,5 | UNS85 * 100 * 10 | UNS97 * 105 * 13,5 | UNS110 * 125 * 12 |
UNS70 * 84 * 10 | UNS76 * 88 * 10 | UNS85 * 100 * 12 | UNS100 * 108 * 10 | UNS110 * 125 * 15 |
UNS70 * 85 * 5,5 | UNS76 * 95 * 9,52 | UNS85 * 100 * 15 | UNS100 * 108 * 11,5 | UNS110 * 130 * 10 |
UNS70 * 85 * 8 | UNS76,5 * 90,5 * 10 | UNS85 * 105 * 10 | UNS100 * 110 * 8 | UNS110 * 130 * 12 |
UNS70 * 85 * 9 | UNS77 * 87 * 12 | UNS85 * 105 * 12 | UNS100 * 110 * 10 | UNS110 * 130 * 13 |
UNS70 * 85 * 10 | UNS77 * 88 * 12 | UNS85 * 105 * 13 | UNS100 * 112 * 9 | UNS110 * 130 * 15 |
UNS70 * 85 * 10,5 | UNS80 * 88 * 8 | UNS85 * 105 * 16 | UNS100 * 112 * 10 | UNS110 * 130 * 16 |
UNS70 * 85 * 11,4 | UNS80 * 90 * 6,5 | UNS85 * 109 * 12 | UNS100 * 112 * 14 | UNS110 * 135 * 18 |
UNS70 * 85 * 12 | UNS80 * 90 * 7 | UNS85 * 110 * 12 | UNS100 * 115 * 9 | UNS110 * 140 * 15 |
UNS70 * 88 * 9 | UNS80 * 90 * 8 | UNS87 * 95 * 11,5 | UNS100 * 115 * 10 | UNS110 * 142 * 16 |
UNS70 * 88 * 10 | UNS80 * 90 * 9 | UNS87 * 95 * 12 | UNS100 * 115 * 10,5 | UNS112 * 132 * 16 |
UNS70 * 88 * 12 | UNS80 * 90 * 10 | UNS88 * 100 * 15 | UNS100 * 115 * 12 | UNS113 * 125 * 14 |
UNS70 * 90 * 10 | UNS80 * 90 * 12 | UNS90 * 100 * 6 | UNS100 * 115 * 15 | UNS115 * 125 * 12 |
UNS70 * 90 * 12 | UNS80 * 92 * 7 | UNS90 * 100 * 8 | UNS100 * 120 * 10 | UNS115 * 125 * 13 |
UNS70 * 90 * 15 | UNS80 * 92 * 10 | UNS90 * 100 * 9 | UNS100 * 120 * 12 | UNS115 * 125 * 15 |
UNS70 * 95 * 10 | UNS80 * 93 * 10 | UNS90 * 100 * 10 | UNS100 * 120 * 13 | UNS115 * 130 * 12 |
UNS70 * 95 * 12 | UNS80 * 93 * 12 | UNS90 * 100 * 12 | UNS100 * 120 * 13,5 | UNS115 * 135 * 12 |
UNS70 * 95 * 13 | UNS80 * 93 * 13 | UNS90 * 105 * 6 | UNS100 * 120 * 15 | UNS115 * 135 * 13 |
UNS70 * 100 * 14 | UNS80 * 95 * 9 | UNS90 * 105 * 9 | UNS100 * 125 * 9 | UNS115 * 135 * 15 |
UNS70 * 102 * 12 | UNS80 * 95 * 10 | UNS90 * 105 * 10 | UNS100 * 125 * 12 | UNS115 * 140 * 12 |
UNS71 * 91 * 12 | UNS80 * 95 * 11,4 | UNS90 * 105 * 12 | UNS100 * 125 * 15 | UNS115 * 140 * 15 |
UNS72 * 85 * 10 | UNS80 * 95 * 12 | UNS90 * 110 * 8,4 | UNS100 * 130 * 12 | UNS118 * 130 * 10 |
UNS118 * 130 * 12 | UNS130 * 140 * 13 | UNS150 * 162 * 14 | UNS175 * 200 * 20 | UNS240 * 260 * 12 |
UNS118 * 133 * 9 | UNS130 * 140 * 14,5 | UNS150 * 165 * 10 | UNS180 * 192 * 14 | UNS240 * 260 * 16 |
UNS118 * 138 * 16 | UNS130 * 140 * 15 | UNS150 * 170 * 10 | UNS180 * 200 * 14 | UNS240 * 265 * 18 |
UNS118,5 * 138,5 * 15 | UNS130 * 145 * 12 | UNS150 * 170 * 12 | UNS180 * 200 * 15 | UNS250 * 270 * 12 |
UNS120 * 130 * 8 | UNS130 * 145 * 15 | UNS150 * 170 * 15 | UNS180 * 200 * 16 | UNS250 * 280 * 18 |
UNS120 * 130 * 14 | UNS130 * 150 * 12 | UNS150 * 170 * 16 | UNS180 * 205 * 15 | UNS260 * 280 * 18 |
UNS120 * 135 * 12 | UNS130 * 150 * 15 | UNS150 * 175 * 15 | UNS180 * 210 * 13 | UNS260 * 290 * 18 |
UNS120 * 135 * 13 | UNS130 * 150 * 16 | UNS150 * 180 * 12 | UNS180 * 210 * 15 | UNS275 * 310 * 15 |
UNS120 * 135 * 15 | UNS130 * 152 * 15 | UNS150 * 180 * 15 | UNS185 * 200 * 15 | UNS280 * 300 * 15 |
UNS120 * 140 * 9 | UNS130 * 160 * 20 | UNS150 * 180 * 18 | UNS185 * 205 * 16 | UNS280 * 305 * 20 |
UNS120 * 140 * 10 | UNS130 * 165 * 10 | UNS155 * 165 * 13 | UNS185 * 215 * 16 | UNS280 * 320 * 18 |
UNS120 * 140 * 12 | UNS133 * 153 * 15 | UNS155 * 175 * 15 | UNS185 * 220 * 15 | UNS290 * 320 * 18 |
UNS120 * 140 * 13 | UNS135 * 145 * 13 | UNS155 * 180 * 15 | UNS190 * 210 * 12 | UNS300 * 330 * 18 |
UNS120 * 140 * 15 | UNS135 * 150 * 9 | UNS160 * 175 * 16 | UNS190 * 210 * 15 | UNS300 * 340 * 20 |
UNS120 * 140 * 16 | UNS135 * 150 * 10 | UNS160 * 180 * 12 | UNS190 * 210 * 16 | UNS304 * 340 * 27 |
UNS120 * 145 * 15 | UNS135 * 150 * 12 | UNS160 * 180 * 15 | UNS190 * 215 * 15 | UNS305 * 320 * 18 |
UNS120 * 145 * 18 | UNS135 * 150 * 15 | UNS160 * 180 * 16 | UNS190 * 215 * 16 | UNS310 * 340 * 22 |
UNS120 * 148 * 15,5 | UNS135 * 160 * 10 | UNS160 * 185 * 12 | UNS190 * 220 * 15 | UNS320 * 350 * 20 |
UNS120 * 150 * 12 | UNS135 * 160 * 18 | UNS160 * 185 * 15 | UNS195 * 215 * 12 | UNS320 * 360 * 28 |
UNS120 * 150 * 14 | UNS135 * 165 * 15 | UNS160 * 190 * 18,5 | UNS195 * 220 * 16 | UNS330 * 360 * 22 |
UNS120 * 150 * 15 | UNS140 * 150 * 13 | UNS165 * 180 * 15 | UNS200 * 220 * 15 | UNS340 * 370 * 22 |
UNS120 * 160 * 15 | UNS140 * 155 * 9,5 | UNS165 * 180 * 16 | UNS200 * 220 * 16 | UNS345 * 365 * 14 |
UNS122 * 135 * 9 | UNS140 * 155 * 10 | UNS165 * 185 * 15 | UNS200 * 225 * 15 | UNS350 * 380 * 22 |
UNS125 * 135 * 13 | UNS140 * 155 * 12 | UNS165 * 190 * 15 | UNS200 * 225 * 20 | UNS352 * 382 * 22 |
UNS125 * 137 * 14 | UNS140 * 155 * 13 | UNS165 * 190 * 18,5 | UNS200 * 230 * 18,7 | UNS355 * 385 * 22 |
UNS125 * 138 * 9,5 | UNS140 * 155 * 15 | UNS170 * 180 * 11 | UNS204 * 220 * 18 | UNS360 * 390 * 22 |
UNS125 * 140 * 11 | UNS140 * 160 * 10 | UNS170 * 185 * 12 | UNS210 * 220 * 13 | UNS370 * 400 * 22 |
UNS125 * 140 * 12 | UNS140 * 160 * 12 | UNS170 * 190 * 10 | UNS210 * 230 * 13 | UNS380 * 410 * 15 |
UNS125 * 140 * 13 | UNS140 * 160 * 14 | UNS170 * 190 * 12 | UNS210 * 230 * 16 | UNS400 * 436 * 25 |
UNS125 * 140 * 15 | UNS140 * 160 * 15 | UNS170 * 190 * 15 | UNS210 * 235 * 18 | UNS420 * 460 * 29 |
UNS125 * 145 * 10 | UNS140 * 160 * 16 | UNS170 * 190 * 16 | UNS210 * 235 * 19 | UNS455 * 485 * 25 |
UNS125 * 145 * 12 | UNS140 * 160 * 18 | UNS170 * 195 * 15 | UNS220 * 240 * 12 | UNS475 * 507 * 18 |
UNS125 * 145 * 15 | UNS140 * 172 * 16 | UNS170 * 195 * 16 | UNS220 * 240 * 16 | UNS530 * 570 * 25 |
UNS125 * 145 * 16 | UNS142 * 157 * 10 | UNS170 * 200 * 15 | UNS220 * 250 * 18,5 | UNS650 * 690 * 25 |
UNS125 * 150 * 13 | UNS145 * 165 * 13 | UNS170 * 200 * 18 | UNS225 * 245 * 15 | UNS710 * 740 * 25 |
UNS125 * 150 * 15 | UNS145 * 160 * 15 | UNS175 * 185 * 12 | UNS225 * 250 * 12 | UNS725 * 755 * 22 |
UNS128 * 140 * 10 | UNS145 * 165 * 15 | UNS175 * 195 * 14 | UNS230 * 250 * 15 | UNS860 * 820 * 25 |
UNS128 * 140 * 15 | UNS146 * 158 * 12 | UNS175 * 200 * 15 | UNS230 * 260 * 18 | |
UNS130 * 140 * 12 | UNS150 * 160 * 13 | UNS175 * 200 * 18 | UNS235 * 260 * 16 |
