1. Описание

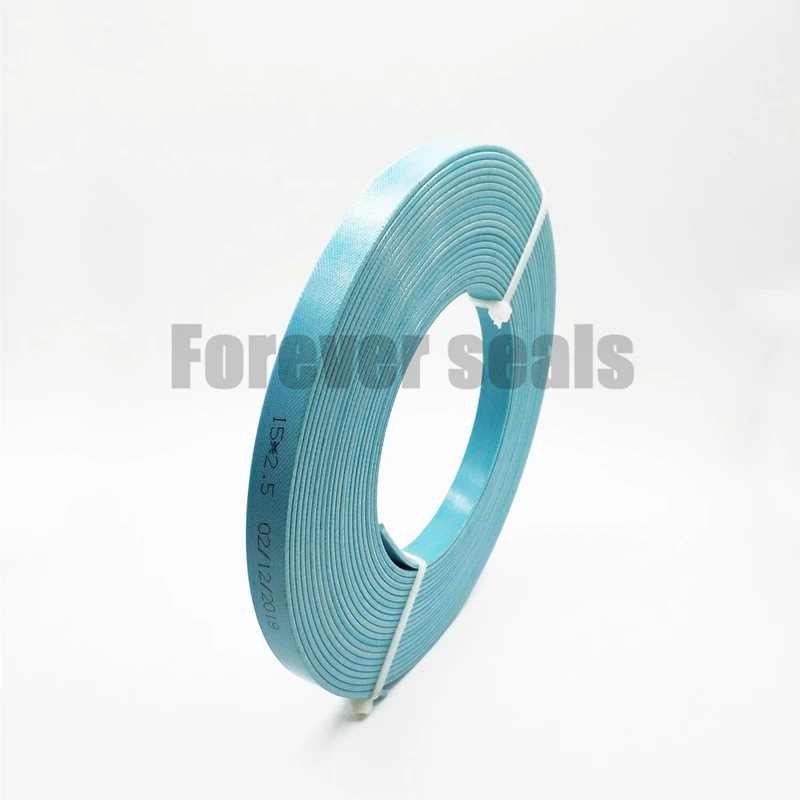

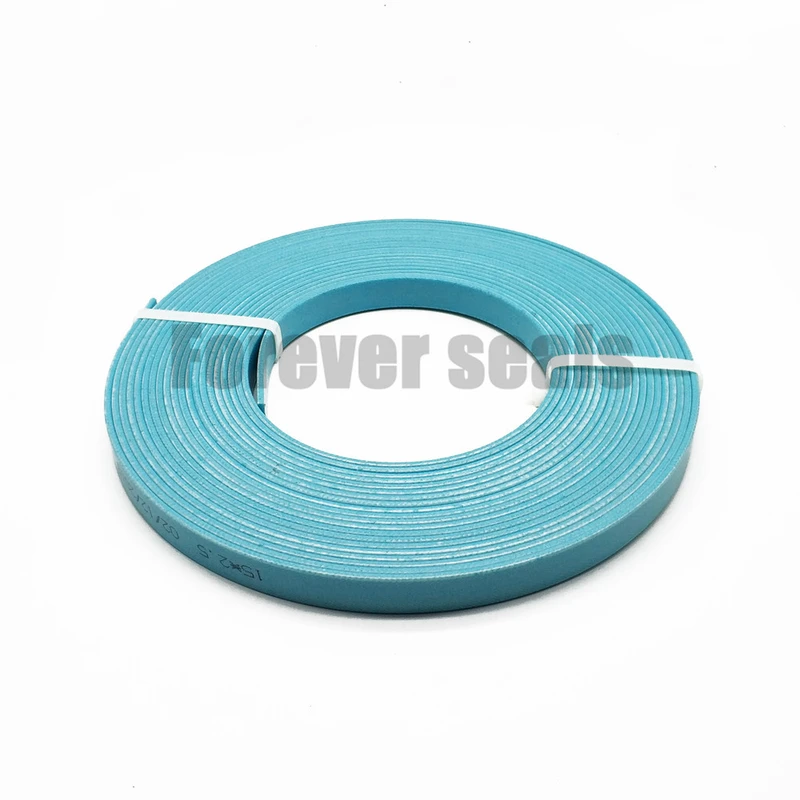

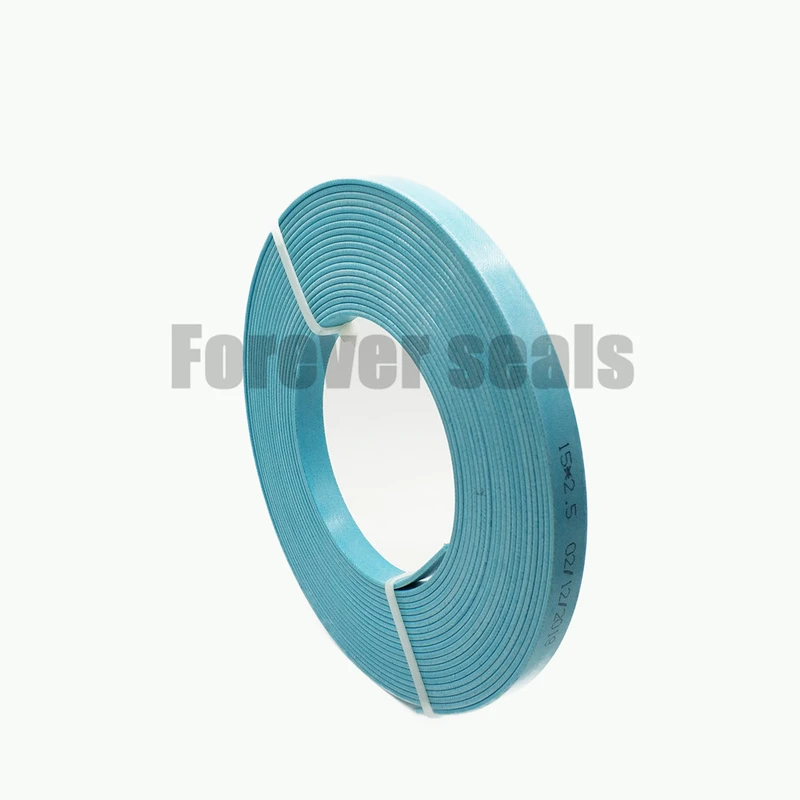

Фенольная направляющая полоса
из армированных тканью композитных материалов используется в гидроцилиндрах, подверженных высоким нагрузкам, например, в мобильной гидравлике и прессах. Высокая прочность на сжатие, хорошее скольжение и
исключительные износостойкие свойства обеспечивают долгий срок службы.
2. Рекомендации по установке
3. Стандартные материалы
Фенольная смола, синий цвет
4. Условия труда
Условия труда | ||||
Диапазон диаметров | Диапазон давления | Диапазон температур | Скорость | Середина |
Настроить по мере необходимости | - | -55 ℃ + 225 ℃ | 15 м / с | гидравлическое масло, эмульсия и вода |
Поршень: L = C × (D - W) - k [мм] D = Диаметр поршня. [мм] W = толщина [мм]
Стержень: L = C × (d + W) - k [мм] d = Диаметр стержня. [мм] C = 3,14 k = 0,8
5. Длина всего рулона
Все размеры по 10 метров в рулоне.
Стандартная ширина канавки
Ширина паза L2 | 2,5 | 3.2 | 4 | 4.2 | 5,6 | 6 | 6.3 | 8.1 | 9,7 | 10 | 12 | 15 | 18 | 20 | 25 | 30 | 40 | 50 |
Могут быть предоставлены изделия различной ширины.
Стандартная толщина продукта
Толщина W | 1 | 1.5 | 1,55 | 2 | 2,5 | 3 | 4 | 5 | 6 |
Могут быть предоставлены изделия различной толщины.
6. Преимущества
- Стабильность размеров и поглощение вибрации
- Равномерное распределение высоких радиальных сил
- Хорошие свойства скольжения и сухого хода
- Высокая износостойкость
- Хороший эффект протирания
- долгий срок службы
