1. Описание

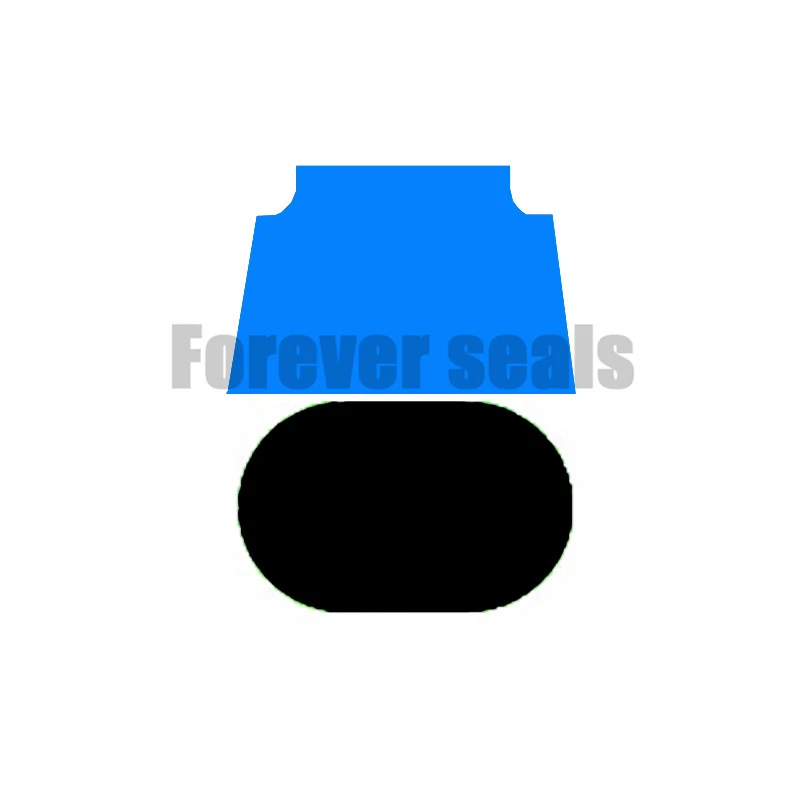

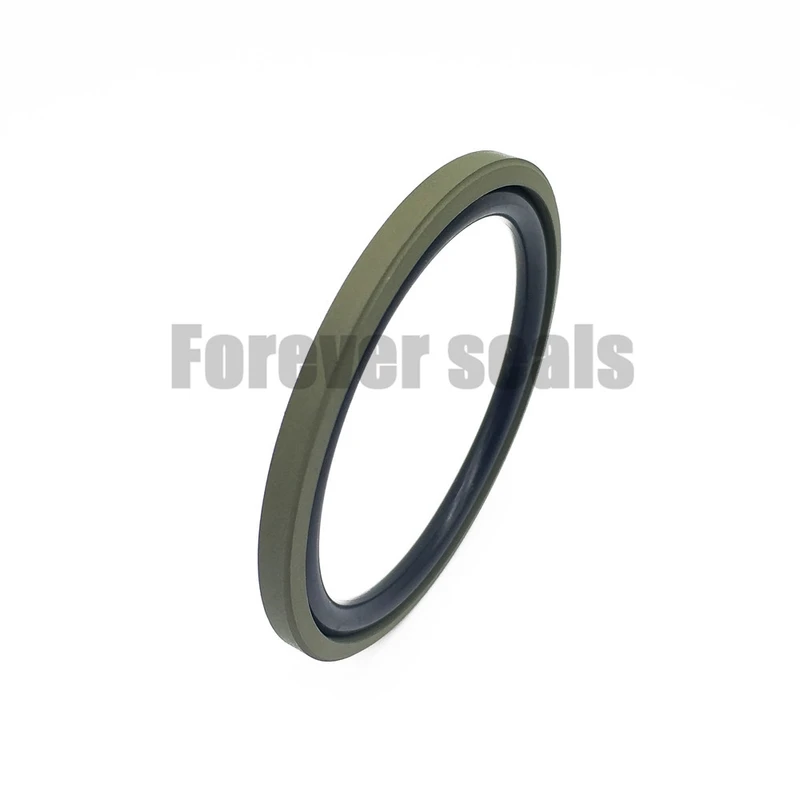

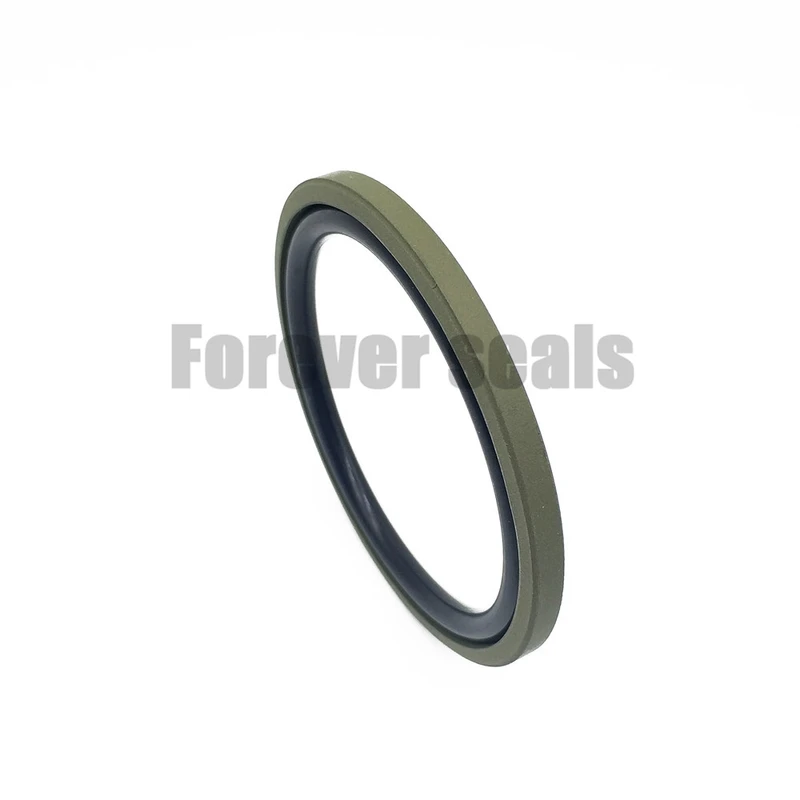

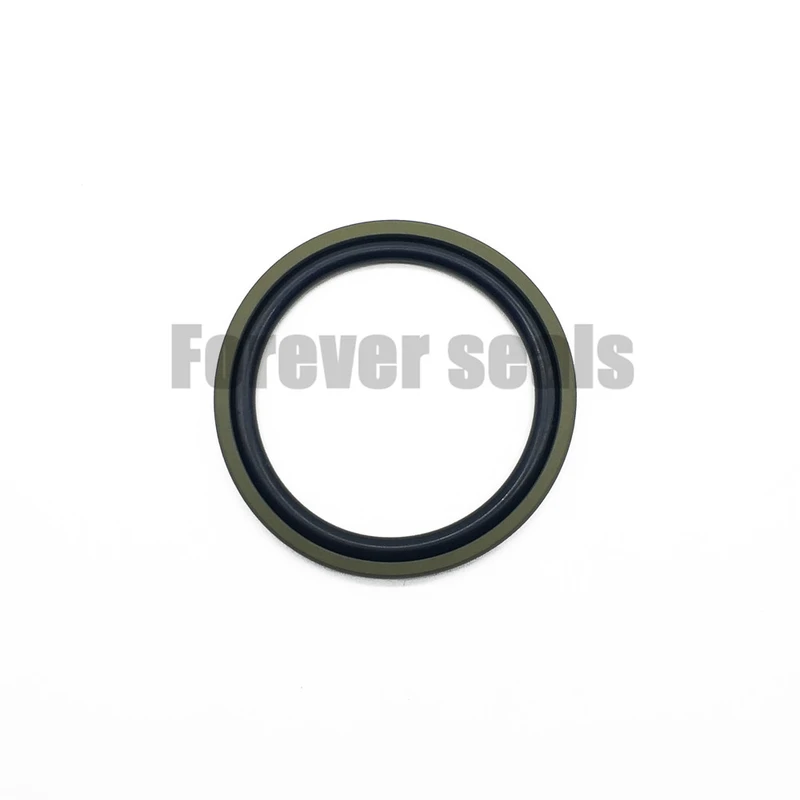

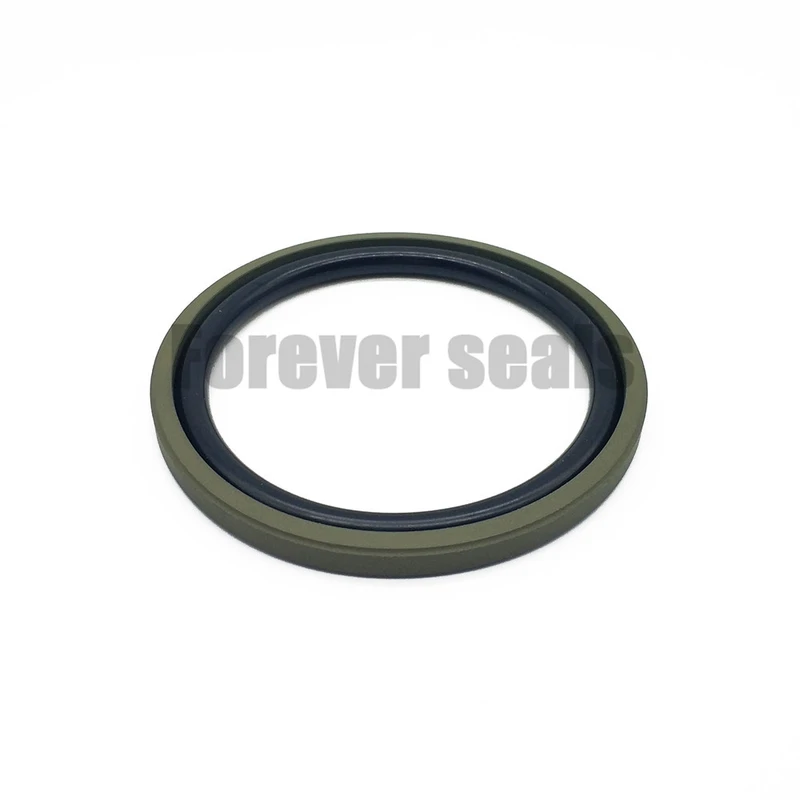

Glyd Ring - это поршневое уплотнение двойного действия с уплотнительным кольцом под напряжением для динамических применений. Glyd Ring обеспечивает низкое трение без прерывистого скольжения, минимальное усилие отрыва и высокую износостойкость. Основное применение - цилиндры привода. Устанавливается в пазы по ISO 7425.
2. Рекомендации по установке
3. Установочные размеры - Стандартные рекомендации
Диаметр отверстия DN H9 | Диаметр паза | Ширина паза | Радиус | Радиальный зазор S макс. | Поперечное сечение уплотнительного кольца | ||||
Стандартное приложение | Легкое приложение | Применение в тяжелых условиях | d1 h9 | L1 + 0,2 | R1 | 10 МПа | 20 МПа | 40 МПа | d2 |
8-14,9 | 15-39,9 | - | DN-4.9 | 2.2 | 0,4 | 0,3 | 0,20 | 0,15 | 1,78 |
15-39,9 | 40-79,9 | - | ДН-7,5 | 3.2 | 0,6 | 0,4 | 0,25 | 0,15 | 2,62 |
40-79,9 | 80-132,9 | 15-39,9 | ДН-11.0 | 4.2 | 1.0 | 0,4 | 0,25 | 0,20 | 3,53 |
80-132,9 | 133-329,9 | 40-79,9 | ДН-15.5 | 6.3 | 1.3 | 0,5 | 0,30 | 0,20 | 5,33 |
133-329,9 | 330-699,9 | 80-132,9 | ДН-21.0 | 8.1 | 1,8 | 0,6 | 0,35 | 0,25 | 7.00 |
330-669,9 | 670–99,9 | 133-329,9 | ДН-24,5 | 8.1 | 1,8 | 0,6 | 0,35 | 0,25 | 7.00 |
670–999,9 | ≥1000 | 330-669,9 | ДН-28.0 | 9,5 | 2,5 | 0,7 | 0,50 | 0,30 | 8,40 |
≥1000 | ≥1000 | ≥1000 | ДН-38.0 | 13,8 | 3.0 | 1.0 | 0,70 | 0,60 | 12.00 |
4. Стандартные материалы
Уплотнительное кольцо: заполненный ПТФЭ
Уплотнительное кольцо: NBR / FKM
5. Условия труда
Диапазон диаметров | Диапазон давления | Диапазон температур | Скорость | Середина |
8 - 1600 мм | 0-60 МПа | -45 ℃ + 200 ℃ | 15 м / с | гидравлическое масло, огнезащитная жидкость, вода и др. |
