1. Описание

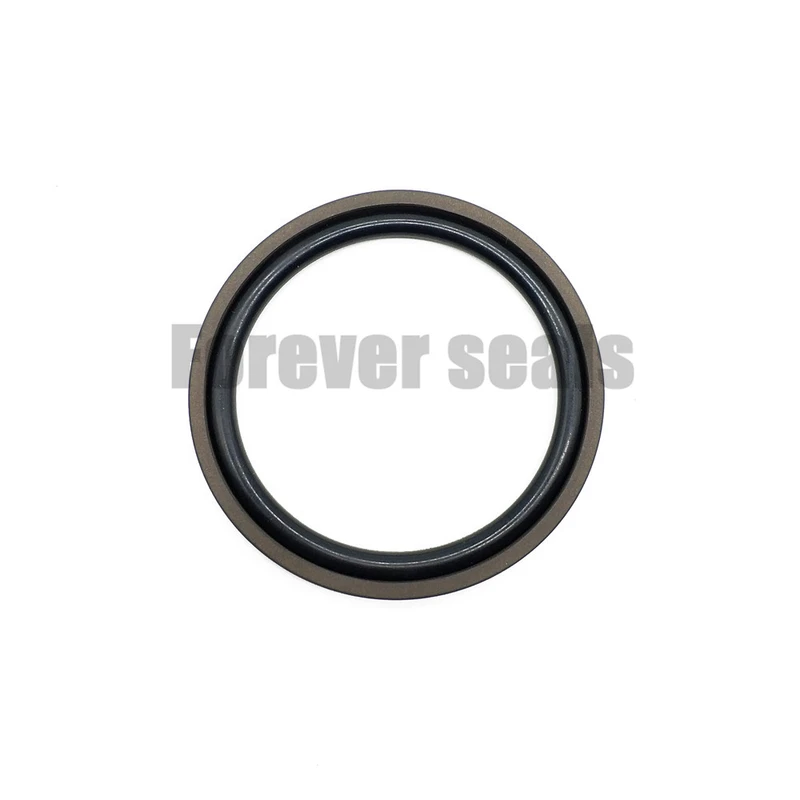

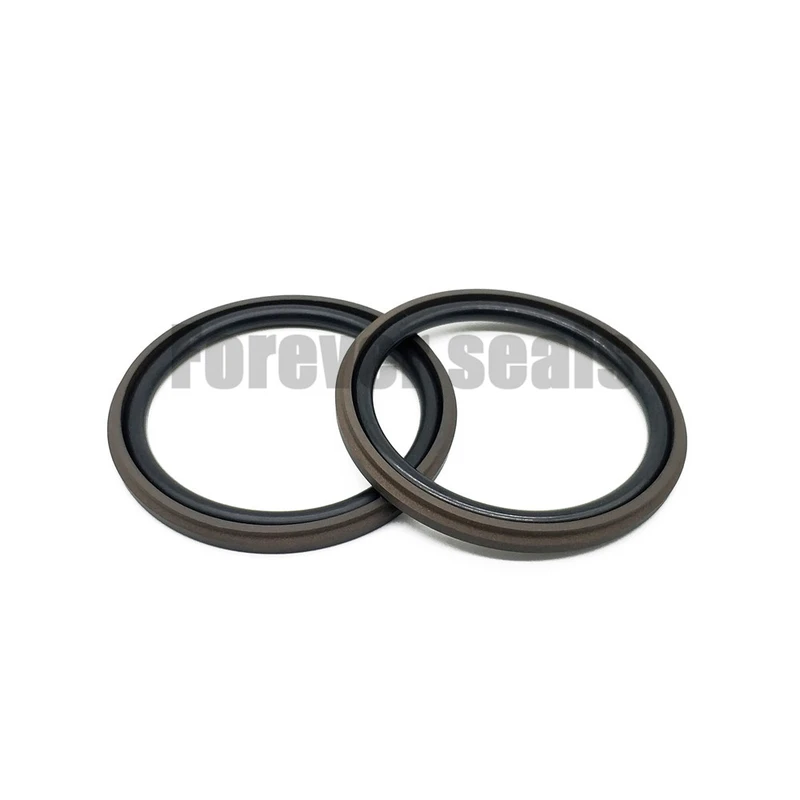

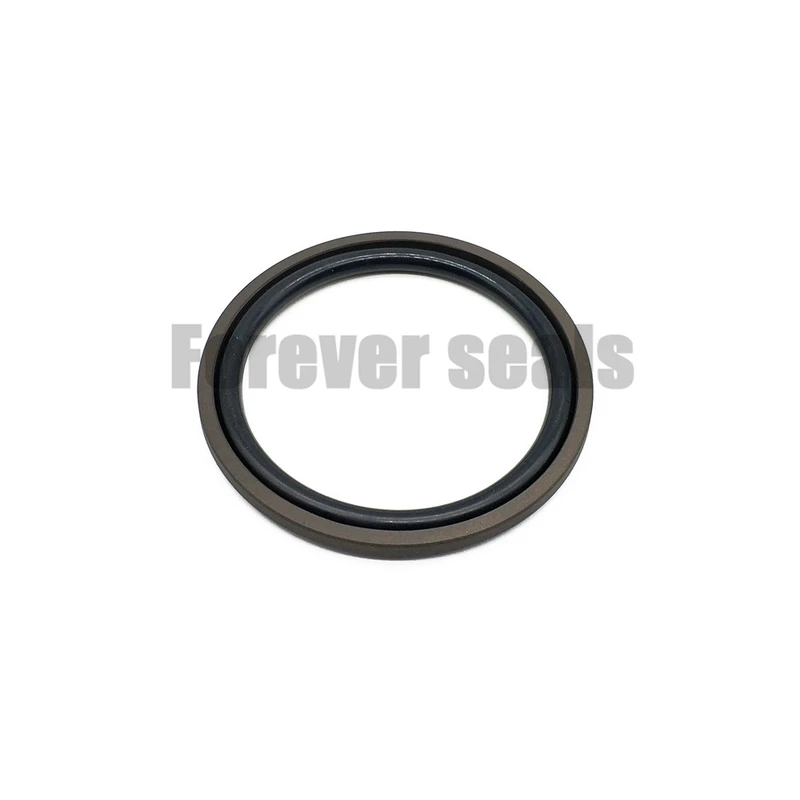

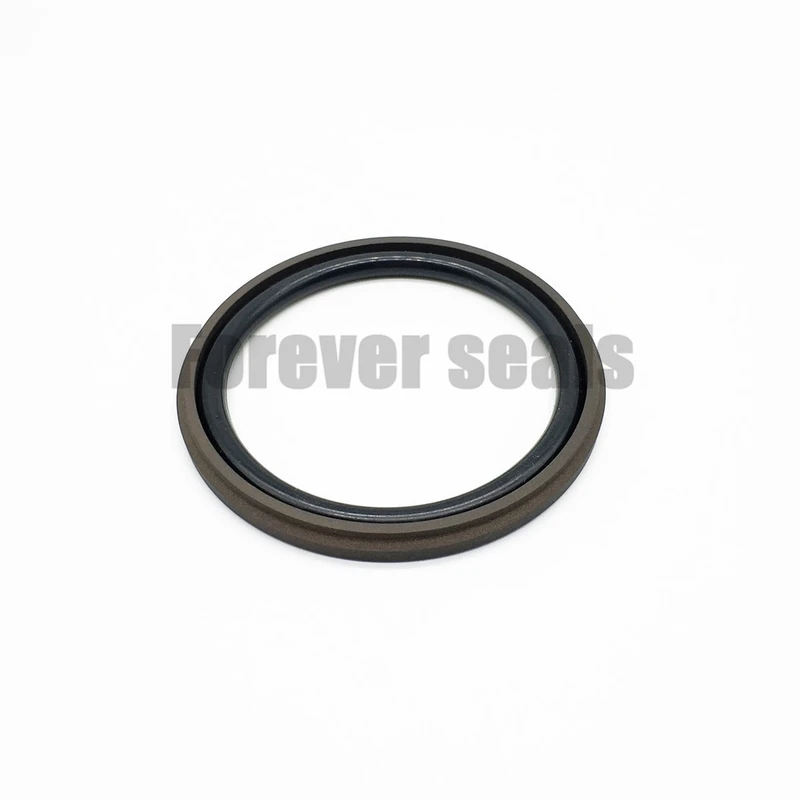

Стандартное уплотнение одностороннего действия. Подходит для возвратно-поступательного движения, допускает большие зазоры экструзии, имеет широкое применение. Хорошие динамические и статические уплотняющие свойства, возможность работы в пыльных условиях. Низкое трение, простая канавка, высокая адаптируемость к условиям работы.

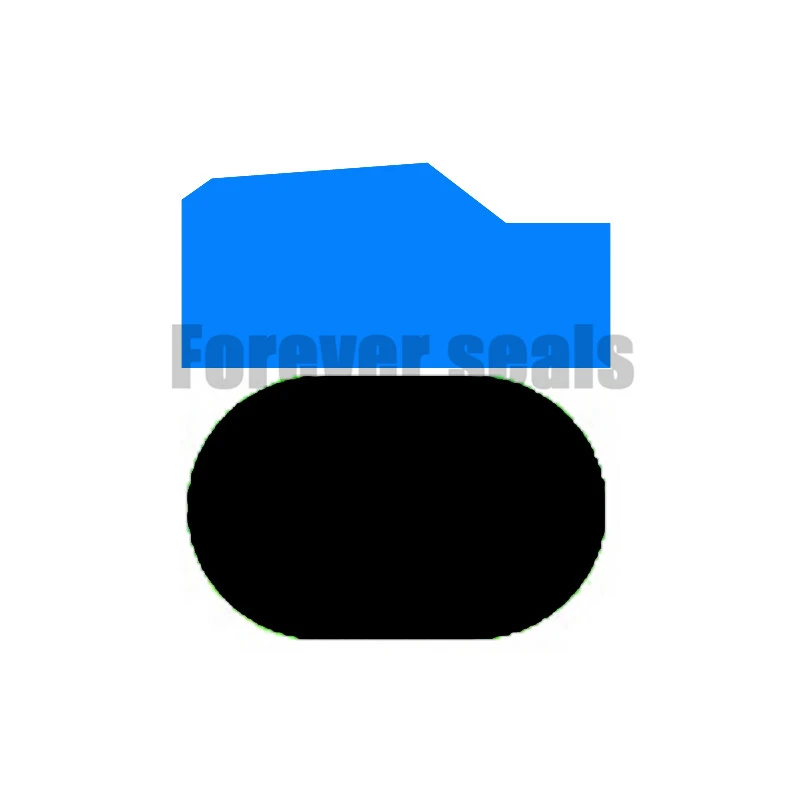

2. Рекомендации по установке
3. Установочные размеры - Стандартные рекомендации
Диаметр отверстия DN H9 | Диаметр паза | Ширина паза | Радиус | Радиальный зазор S макс. | Поперечное сечение уплотнительного кольца | ||||
Стандартное приложение | Легкое приложение | Применение в тяжелых условиях | d1 h9 | L1 + 0,2 | R1 | 10 МПа | 20 МПа | 40 МПа | d2 |
8-16,9 | 17–26,9 | - | DN-4.9 | 2.2 | 0,4 | 0,30 | 0,20 | 0,15 | 1,78 |
17–26,9 | 27-59,9 | - | ДН-7.3 | 3.2 | 0,6 | 0,40 | 0,25 | 0,15 | 2,62 |
27-59,9 | 60–199,9 | 17–26,9 | ДН-10,7 | 4.2 | 1.0 | 0,50 | 0,30 | 0,20 | 3,53 |
60–199,9 | 200-255,9 | 27-59,9 | ДН-15.1 | 6.3 | 1.3 | 0,70 | 0,40 | 0,25 | 5,33 |
200-255,9 | 256-669,9 | 60–199,9 | ДН-20,5 | 8.1 | 1,8 | 0,80 | 0,60 | 0,35 | 7.00 |
256-669,9 | 670–999,9 | 200-669,9 | ДН-24.0 | 8.1 | 1,8 | 0,90 | 0,70 | 0,40 | 7.00 |
670–999,9 | - | 256-669,9 | ДН-28.0 | 9,5 | 2,5 | 1,00 | 0,80 | 0,60 | 8,40 |
- | 1000–2000 | - | ДН-28.0 | 9,5 | 2,5 | 1,00 | 0,80 | 0,60 | 8,40 |
- | - | 670–999,9 | ДН-38.0 | 13,8 | 3.0 | 1,20 | 0,90 | 0,60 | 12.00 |
1000–2700 | - | - | ДН-38.0 | 13,8 | 3.0 | 1,20 | 0,90 | 0,60 | 12.00 |
4. Стандартные материалы
Уплотнительное кольцо: заполненный ПТФЭ
Уплотнительное кольцо: NBR / FKM
5. Условия труда
Условия труда | ||||
Диапазон диаметров | Диапазон давления | Диапазон температур | Скорость | Середина |
3 - 1600 мм | 0-60 МПа | -45 ℃ + 200 ℃ | 15 м / с | гидравлическое масло, огнезащитная жидкость, вода и др. |
6. Размеры
| Диаметр отверстия. | Диаметр паза. | Ширина | № заказа. | Размер уплотнительного кольца |
| D H9 | d1 h9 | L1 + 0,2 | ||
| 9 | 4.1 | 2.2 | GSD9 * 4,1 * 2,2 | 3,68 * 1,78 |
| 10 | 5.1 | 2.2 | GSD10 * 5,1 * 2,2 | 4,80 * 1,8 |
| 12 | 7.1 | 2.2 | GSD12 * 7,1 * 2,2 | 6,70 * 1,8 |
| 15 | 10.1 | 2.2 | GSD15 * 10,1 * 2,2 | 9,25 * 1,78 |
| 18 | 10,7 | 3.2 | GSD18 * 10,7 * 3,2 | 9,19 * 2,62 |
| 20 | 15.1 | 2.2 | GSD20 * 15,1 * 2,2 | 14,0 * 1,78 |
| 20 | 12,7 | 3.2 | GSD20 * 12,7 * 3,2 | 12,37 * 2,62 |
| 22 | 14,7 | 3.2 | GSD22 * 14,7 * 3,2 | 13,94 * 2,62 |
| 25 | 17,7 | 3.2 | GSD25 * 17,7 * 3,2 | 17,12 * 2,62 |
| 27 | 16,3 | 4.2 | GSD27 * 16,3 * 4,2 | 15,47 * 3,53 |
| 28 год | 17,3 | 4.2 | GSD28 * 17,3 * 4,2 | 16,4 * 3,53 |
| 30 | 19,3 | 4.2 | GSD30 * 19,3 * 4,2 | 18,66 * 3,53 |
| 32 | 24,7 | 3.2 | GSD32 * 24,7 * 3,2 | 23,47 * 2,62 |
| 32 | 21,3 | 4.2 | GSD32 * 21,3 * 4,2 | 20,22 * 3,53 |
| 35 год | 24,3 | 4.2 | GSD35 * 24,3 * 4,2 | 23,40 * 3,53 |
| 36 | 25,3 | 4.2 | GSD36 * 25,3 * 4,2 | 24 * 3,53 |
| 38 | 27,3 | 4.2 | GSD38 * 27,3 * 4,2 | 26 * 3,53 |
| 40 | 32,7 | 3.2 | GSD40 * 32,7 * 3,2 | 31,42 * 2,62 |
| 40 | 29,9 | 4.2 | GSD40 * 29,3 * 4,2 | 28,17 * 3,53 |
| 45 | 34,3 | 4.2 | GSD45 * 34,3 * 4,2 | 32,92 * 3,53 |
| 48 | 37,3 | 4.2 | GSD48 * 37,3 * 4,2 | 36,09 * 3,53 |
| 50 | 39,3 | 4.2 | GSD50 * 39,3 * 4,2 | 37,70 * 3,53 |
| 50 | 34,9 | 6.3 | GSD50 * 34,9 * 6,3 | 32,69 * 5,33 |
| 52 | 41,3 | 4.2 | GSD52 * 41,3 * 4,2 | 40,87 * 3,53 |
| 55 | 44,3 | 4.2 | GSD55 * 44,3 * 4,2 | 44,04 * 3,53 |
| 60 | 44,9 | 6.3 | GSD60 * 44,9 * 6,3 | 43,82 * 5,33 |
| 63 | 52,3 | 4.2 | GSD63 * 52,3 * 4,2 | 50,39 * 3,53 |
| 63 | 47,9 | 6.3 | GSD63 * 47,9 * 6,3 | 46,99 * 5,33 |
| 64 | 48,9 | 6.3 | GSD64 * 48,9 * 6,3 | 46,99 * 5,33 |
| 65 | 49,9 | 6.3 | GSD65 * 49,9 * 6,3 | 46,99 * 5,33 |
| 70 | 59,3 | 4.2 | GSD70 * 59,3 * 4,2 | 56,74 * 3,53 |
| 70 | 54,9 | 6.3 | GSD70 * 54,9 * 6,3 | 53,34 * 5,33 |
| 75 | 59,9 | 6.3 | GSD75 * 59,9 * 6,3 | 56,52 * 5,33 |
| 80 | 64,9 | 6.3 | GSD80 * 64,9 * 6,3 | 62,87 * 5,33 |
| 80 | 59,5 | 8.1 | GSD80 * 59,5 * 8,1 | 58 * 7,0 |
| 85 | 69,9 | 6.3 | GSD85 * 69,9 * 6,3 | 69,22 * 5,33 |
| 90 | 74,9 | 6.3 | GSD90 * 74,9 * 6,3 | 72,39 * 5,33 |
| 90 | 69,5 | 8.1 | GSD90 * 69,5 * 8,1 | 68 * 7,0 |
| 95 | 79,9 | 6.3 | GSD95 * 79,9 * 6,3 | 78,74 * 5,33 |
| 95 | 74,5 | 8.1 | GSD95 * 74,5 * 8,1 | 73 * 7,0 |
| 100 | 84,9 | 6.3 | GSD100 * 84,9 * 6,3 | 81,92 * 5,33 |
| 100 | 79,5 | 8.1 | GSD100 * 79,5 * 8,1 | 78 * 7,0 |
| 110 | 94,9 | 6.3 | GSD110 * 94,9 * 6,3 | 91,44 * 5,33 |
| 120 | 104,9 | 6.3 | GSD120 * 104,9 * 6,3 | 104,14 * 5,33 |
| 125 | 104,5 | 6.3 | GSD125 * 109,9 * 6,3 | 107,32 * 5,33 |
| 125 | 104,9 | 8.1 | GSD125 * 104,5 * 8,1 | 103 * 7,0 |
| 130 | 114,9 | 6.3 | GSD130 * 114,9 * 6,3 | 113,67 * 5,33 |
| 135 | 119,9 | 6.3 | GSD135 * 119,9 * 6,3 | 113,67 * 7,0 |
| 140 | 124,9 | 6.3 | GSD140 * 124,9 * 6,3 | 116,84 * 7,0 |
| 145 | 129,9 | 6.3 | GSD145 * 129,9 * 6,3 | 123,19 * 7,0 |
| 150 | 134,9 | 6.3 | GSD150 * 134,9 * 6,3 | 126,37 * 7,0 |
| 155 | 139,9 | 6.3 | GSD155 * 139,9 * 6,3 | 135,89 * 5,33 |
| 160 | 144,9 | 6.3 | GSD160 * 144,9 * 6,3 | 142,24 * 5,33 |
| 160 | 139,5 | 8.1 | GSD160 * 139,5 * 8,1 | 135,89 * 7,0 |
| 165 | 149,9 | 6.3 | GSD165 * 149,9 * 6,3 | 148,49 * 5,33 |
| 170 | 154,9 | 6.3 | GSD170 * 154,9 * 6,3 | 145,42 * 7,0 |
| 175 | 159,9 | 6.3 | GSD175 * 159,9 * 6,3 | 158,12 * 5,33 |
| 180 | 164,9 | 6.3 | GSD180 * 164,9 * 6,3 | 164,47 * 5,33 |
| 180 | 159,9 | 8.1 | GSD180 * 159,5 * 8,1 | 158,12 * 7,0 |
| 190 | 174,9 | 6.3 | GSD190 * 174,9 * 6,3 | 170,82 * 5,33 |
| 190 | 169,5 | 8.1 | GSD190 * 169,5 * 8,1 | 164,47 * 7,0 |
| 200 | 184,9 | 6.3 | GSD200 * 184,9 * 6,3 | 183,52 * 5,33 |
| 200 | 179,5 | 8.1 | GSD200 * 179,5 * 8,1 | 177,17 * 7,0 |
| 210 | 189,5 | 8.1 | GSD210 * 189,5 * 8,1 | 183,52 * 7,0 |
| 220 | 204,9 | 6.3 | GSD220 * 204,9 * 6,3 | 202,57 * 5,33 |
| 220 | 199,5 | 8.1 | GSD220 * 199,5 * 8,1 | 196,22 * 7,0 |
| 230 | 209,5 | 8.1 | GSD230 * 209,5 * 8,1 | 208,92 * 7,0 |
| 240 | 219,5 | 8.1 | GSD240 * 219,5 * 8,1 | 215,27 * 7,0 |
| 250 | 229,5 | 8.1 | GSD250 * 229,5 * 8,1 | 227,97 * 7,0 |
| 250 | 226 | 8.1 | GSD250 * 226 * 8,1 | 227,97 * 7,0 |
| 256 | 232 | 8.1 | GSD256 * 232 * 8,1 | 227,97 * 7,0 |
| 260 | 236 | 8.1 | GSD260 * 236 * 8,1 | 227,97 * 7,0 |
| 270 | 246 | 8.1 | GSD270 * 246 * 8,1 | 240,67 * 7,0 |
| 280 | 256 | 8.1 | GSD280 * 256 * 8,1 | 253,37 * 7,0 |
| 290 | 266 | 8.1 | GSD290 * 266 * 8,1 | 263 * 7,0 |
| 300 | 276 | 8.1 | GSD300 * 276 * 8,1 | 266,07 * 7,0 |
| 310 | 286 | 8.1 | GSD310 * 286 * 8,1 | 278,77 * 7,0 |
| 320 | 299 | 8.1 | GSD320 * 299,5 * 8,1 | 291,47 * 7,0 |
| 320 | 296 | 8.1 | GSD320 * 296 * 8,1 | 291,47 * 7,0 |
| 330 | 306 | 8.1 | GSD330 * 306 * 8,1 | 304,17 * 7,0 |
| 340 | 316 | 8.1 | GSD340 * 316 * 8,1 | 316,87 * 7,0 |
| 350 | 326 | 8.1 | GSD350 * 326 * 8,1 | 316,87 * 7,0 |
| 360 | 336 | 8.1 | GSD360 * 336 * 8,1 | 329,57 * 7,0 |
| 370 | 346 | 8.1 | GSD370 * 346 * 8,1 | 342,27 * 7,0 |
| 380 | 356 | 8.1 | GSD380 * 356 * 8,1 | 354,97 * 7,0 |
| 390 | 366 | 8.1 | GSD390 * 366 * 8,1 | 365 * 7,0 |
| 400 | 376 | 8.1 | GSD400 * 376 * 8,1 | 367,67 * 7,0 |
| 410 | 386 | 8.1 | GSD410 * 386 * 8,1 | 385 * 7,0 |
| 420 | 396 | 8.1 | GSD420 * 396 * 8,1 | 393,07 * 7,0 |
| 430 | 406 | 8.1 | GSD430 * 406 * 8,1 | 405,25 * 7,0 |
| 440 | 416 | 8.1 | GSD440 * 416 * 8,1 | 405,25 * 7,0 |
| 450 | 426 | 8.1 | GSD450 * 426 * 8,1 | 417,95 * 7,0 |
| 460 | 436 | 8.1 | GSD460 * 436 * 8,1 | 430 * 7,0 |
| 470 | 446 | 8.1 | GSD470 * 446 * 8,1 | 445 * 7,0 |
| 480 | 456 | 8.1 | GSD480 * 456 * 8,1 | 456,06 * 7,0 |
| 490 | 466 | 8.1 | GSD490 * 466 * 8,1 | 465 * 7,0 |
| 500 | 476 | 8.1 | GSD500 * 476 * 8,1 | 468,76 * 7,0 |
| 510 | 486 | 8.1 | GSD510 * 486 * 8,1 | 478 * 7,0 |
| 520 | 496 | 8.1 | GSD520 * 496 * 8,1 | 494,15 * 7,0 |
| 530 | 506 | 8.1 | GSD530 * 506 * 8,1 | 500 * 7,0 |
| 540 | 516 | 8.1 | GSD540 * 516 * 8,1 | 506,85 * 7,0 |
| 550 | 526 | 8.1 | GSD550 * 526 * 8,1 | 516 * 7,0 |
| 560 | 536 | 8.1 | GSD560 * 536 * 8,1 | 526 * 7,0 |
| 570 | 546 | 8.1 | GSD570 * 546 * 8,1 | 535 * 7,0 |
| 580 | 556 | 8.1 | GSD580 * 556 * 8,1 | 545 * 7,0 |
| 590 | 566 | 8.1 | GSD590 * 566 * 8,1 | 554 * 7,0 |
| 600 | 576 | 8.1 | GSD600 * 576 * 8,1 | 557,65 * 7,0 |
| 610 | 586 | 8.1 | GSD610 * 586 * 8,1 | 568 * 7,0 |
| 620 | 596 | 8.1 | GSD620 * 596 * 8,1 | 578 * 7,0 |
| 630 | 606 | 8.1 | GSD630 * 606 * 8,1 | 590 * 7,0 |
| 640 | 616 | 8.1 | GSD640 * 616 * 8,1 | 600 * 7,0 |
| 650 | 626 | 8.1 | GSD650 * 626 * 8,1 | 608,08 * 7,0 |
| 660 | 636 | 8.1 | GSD660 * 636 * 8,1 | 618 * 7,0 |
| 670 | 642,7 | 9,5 | GSD670 * 642,7 * 9,5 | 640 * 8,4 |
| 680 | 652,7 | 9,5 | GSD680 * 652,7 * 9,5 | 650 * 8,4 |
| 690 | 662,7 | 9,5 | GSD690 * 662,7 * 9,5 | 660 * 8,4 |
| 700 | 672,7 | 9,5 | GSD700 * 672,7 * 9,5 | 670 * 8,4 |
| 710 | 682,7 | 9,5 | GSD710 * 682,7 * 9,5 | 680 * 8,4 |
| 720 | 692,7 | 9,5 | GSD720 * 692,7 * 9,5 | 690 * 8,4 |
| 730 | 702,7 | 9,5 | GSD730 * 702,7 * 9,5 | 700 * 8,4 |
| 740 | 712,7 | 9,5 | GSD740 * 712,7 * 9,5 | 710 * 8,4 |
| 750 | 722,7 | 9,5 | GSD750 * 722,7 * 9,5 | 720 * 8,4 |
| 760 | 732,7 | 9,5 | GSD760 * 732,7 * 9,5 | 730 * 8,4 |
| 770 | 742,7 | 9,5 | GSD770 * 742,7 * 9,5 | 740 * 8,4 |
| 780 | 752,7 | 9,5 | GSD780 * 752,7 * 9,5 | 750 * 8,4 |
| 790 | 762,7 | 9,5 | GSD790 * 762,7 * 9,5 | 760 * 8,4 |
| 800 | 772,7 | 9,5 | GSD800 * 772,7 * 9,5 | 770 * 8,4 |
| 900 | 872,7 | 9,5 | GSD900 * 872,7 * 9,5 | 870 * 8,4 |
| 920 | 892,7 | 9,5 | GSD920 * 892,7 * 9,5 | 890 * 8,4 |
| 1000 | 972,7 | 9,5 | GSD1000 * 972,7 * 9,5 | 970 * 8,4 |
