1. Описание

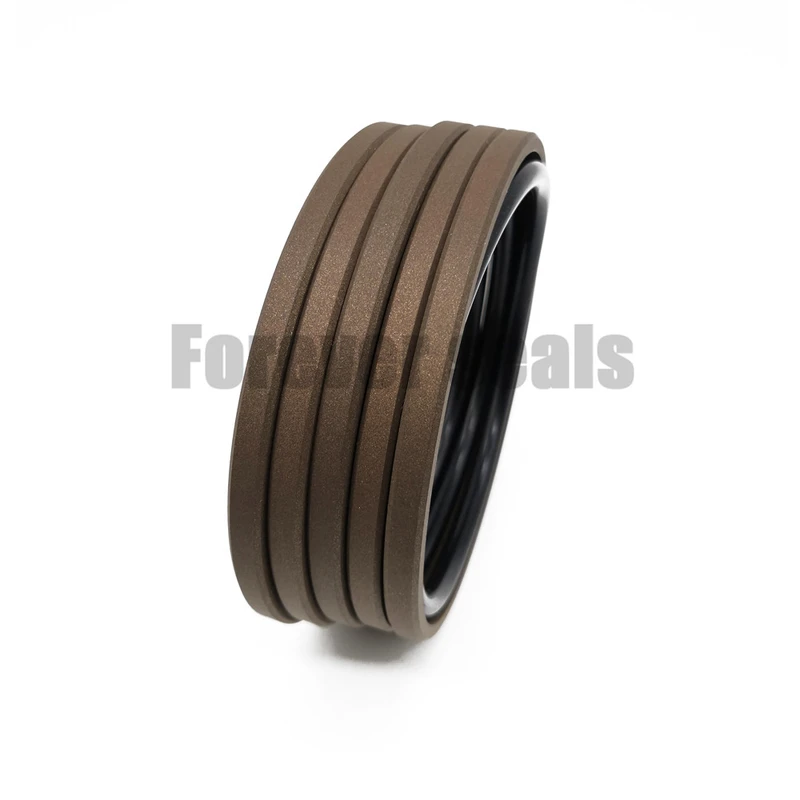

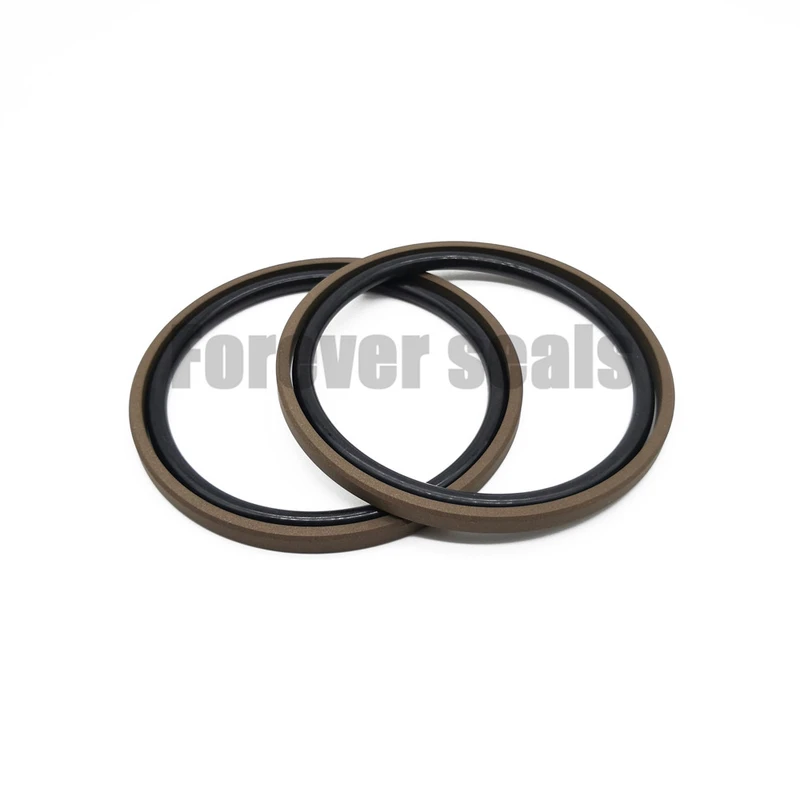

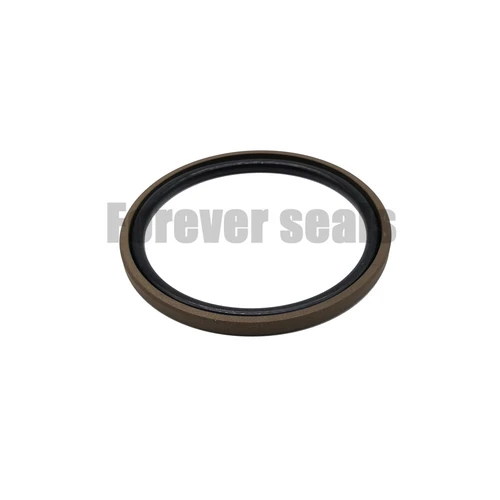

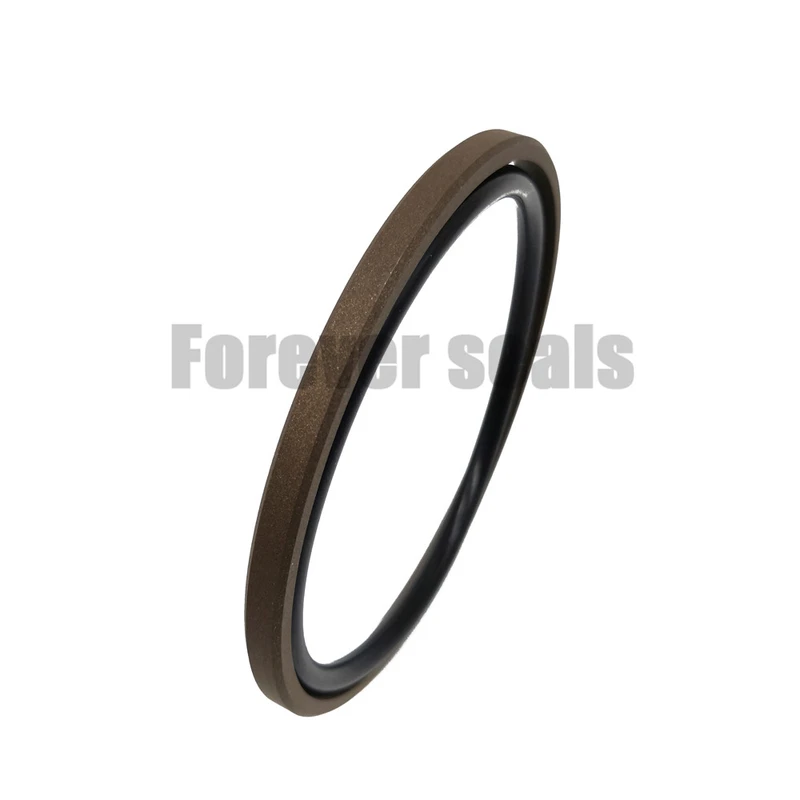

Glyd Ring - это поршневое уплотнение двойного действия с уплотнительным кольцом под напряжением для динамических применений. Glyd Ring обеспечивает низкое трение без прерывистого скольжения, минимальное усилие отрыва и высокую износостойкость. Основное применение - цилиндры привода. Устанавливается в пазы по ISO 7425.
2. Рекомендации по установке
3. Установочные размеры - Стандартные рекомендации
Диаметр отверстия DN H9 | Диаметр паза | Ширина паза | Радиус | Радиальный зазор S макс. | Поперечное сечение уплотнительного кольца | ||||
Стандартное приложение | Легкое приложение | Применение в тяжелых условиях | d1 h9 | L1 + 0,2 | R1 | 10 МПа | 20 МПа | 40 МПа | d2 |
8-14,9 | 15-39,9 | - | DN-4.9 | 2.2 | 0,4 | 0,3 | 0,20 | 0,15 | 1,78 |
15-39,9 | 40-79,9 | - | ДН-7,5 | 3.2 | 0,6 | 0,4 | 0,25 | 0,15 | 2,62 |
40-79,9 | 80-132,9 | 15-39,9 | ДН-11.0 | 4.2 | 1.0 | 0,4 | 0,25 | 0,20 | 3,53 |
80-132,9 | 133-329,9 | 40-79,9 | ДН-15.5 | 6.3 | 1.3 | 0,5 | 0,30 | 0,20 | 5,33 |
133-329,9 | 330-699,9 | 80-132,9 | ДН-21.0 | 8.1 | 1,8 | 0,6 | 0,35 | 0,25 | 7.00 |
330-669,9 | 670–99,9 | 133-329,9 | ДН-24,5 | 8.1 | 1,8 | 0,6 | 0,35 | 0,25 | 7.00 |
670–999,9 | ≥1000 | 330-669,9 | ДН-28.0 | 9,5 | 2,5 | 0,7 | 0,50 | 0,30 | 8,40 |
≥1000 | ≥1000 | ≥1000 | ДН-38.0 | 13,8 | 3.0 | 1.0 | 0,70 | 0,60 | 12.00 |
4. Стандартные материалы

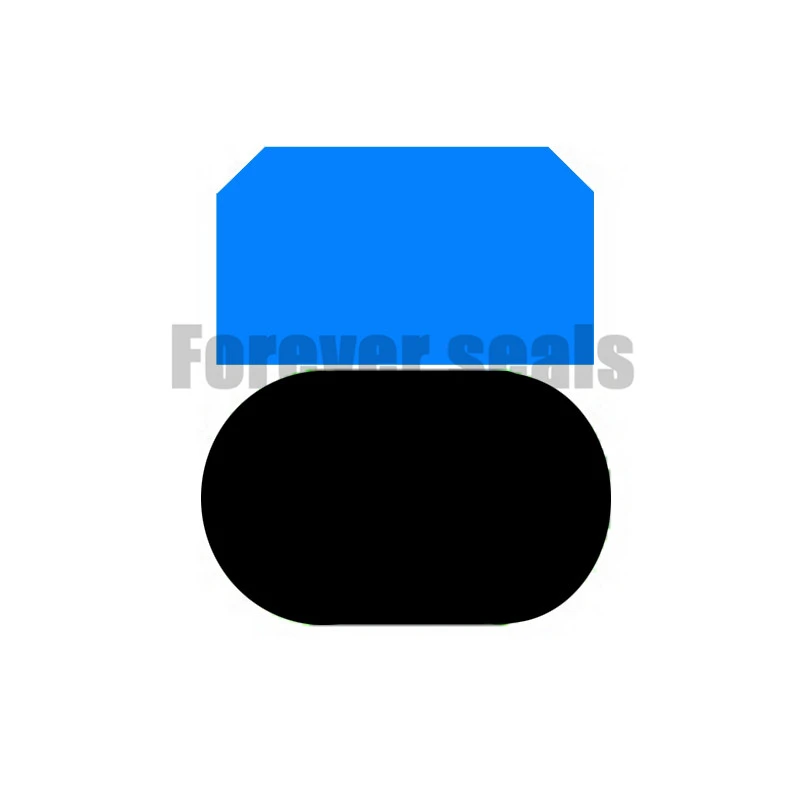

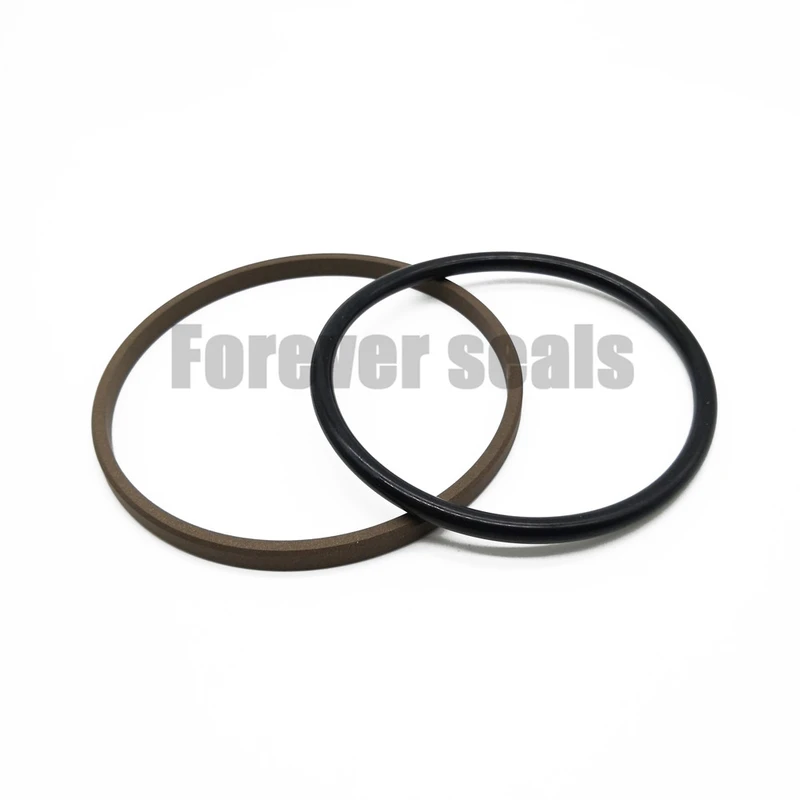

Уплотнительное кольцо: заполненный ПТФЭ
Уплотнительное кольцо: NBR / FKM
5. Условия труда
Диапазон диаметров | Диапазон давления | Диапазон температур | Скорость | Середина |
8 - 1600 мм | 0-60 МПа | -45 ℃ + 200 ℃ | 15 м / с | гидравлическое масло, огнезащитная жидкость, вода и др. |
6. Размеры
Диаметр отверстия. | Диаметр паза. | Ширина паза | № заказа. | Размеры уплотнительного кольца |
DN H9 | d1 h9 | L1 + 0,2 | ||
8 | 3.1 | 2.2 | GSF8 * 3,1 * 2,2 | 2,90 * 1,78 |
10 | 5.1 | 2.2 | GSF10 * 5,1 * 2,2 | 4,80 * 1,8 |
12 | 7.1 | 2.2 | GSF12 * 7,1 * 2,2 | 6,70 * 1,8 |
14 | 9.1 | 2.2 | GSF14 * 9,1 * 2,2 | 8,75 * 1,8 |
15 | 10.1 | 2.2 | GSF15 * 10,1 * 2,2 | 7,59 * 2,62 |
15 | 7,5 | 3.2 | GSF15 * 7,5 * 3,2 | 8,75 * 1,8 |
16 | 11.1 | 2.2 | GSF16 * 11,1 * 2,2 | 10,82 * 1,78 |
16 | 8,5 | 3.2 | GSF16 * 8,5 * 3,2 | 7,59 * 2,62 |
18 | 13,1 | 2.2 | GSF18 * 13,1 * 2,2 | 12,42 * 1,78 |
18 | 10,5 | 3.2 | GSF18 * 10,5 * 3,2 | 9,19 * 2,62 |
20 | 15.1 | 2.2 | GSF20 * 15,1 * 2,2 | 14,00 * 1,78 |
20 | 12,5 | 3.2 | GSF20 * 12,5 * 3,2 | 12,37 * 2,62 |
24 | 19,1 | 2.2 | GSF24 * 19,1 * 2,2 | 18,77 * 1,78 |
24 | 16,5 | 3.2 | GSF24 * 16,5 * 3,2 | 15,54 * 2,62 |
25 | 17,5 | 3.2 | GSF25 * 17,5 * 3,2 | 17,12 * 2,62 |
25 | 14 | 4.2 | GSF25 * 14 * 4,2 | 13,87 * 3,53 |
28 год | 20,5 | 3.2 | GSF28 * 20,5 * 3,2 | 20,29 * 2,62 |
28 год | 17 | 4.2 | GSF28 * 17 * 4,2 | 15,47 * 3,53 |
30 | 22,5 | 3.2 | GSF30 * 22,5 * 3,2 | 21,89 * 2,62 |
30 | 19 | 4.2 | GSF30 * 19 * 4,2 | 26,70 * 1,78 |
32 | 24,5 | 3.2 | GSF32 * 24,5 * 3,2 | 23,47 * 2,62 |
32 | 21 год | 4.2 | GSF32 * 21 * 4,2 | 20,22 * 3,53 |
35 год | 27,5 | 3.2 | GSF35 * 27,5 * 3,2 | 26,64 * 2,62 |
35 год | 24 | 4.2 | GSF35 * 24 * 4,2 | 23,40 * 3,53 |
36 | 28,5 | 3.2 | GSF36 * 28,5 * 3,2 | 28,24 * 2,62 |
36 | 25 | 4.2 | GSF36 * 25 * 4,2 | 23,39 * 3,53 |
38 | 30,5 | 3.2 | GSF38 * 30,5 * 3,2 | 29,82 * 2,62 |
38 | 27 | 4.2 | GSF38 * 27 * 4,2 | 25,86 * 3,53 |
40 | 32,5 | 3.2 | GSF40 * 32,5 * 3,2 | 31,42 * 2,62 |
40 | 29 | 4.2 | GSF40 * 29 * 4,2 | 28,17 * 3,53 |
45 | 37,5 | 3.2 | GSF45 * 37,5 * 3,2 | 36,5 * 2,62 |
45 | 34 | 4.2 | GSF45 * 34 * 4,2 | 32,92 * 3,53 |
48 | 40,5 | 3.2 | GSF48 * 40,5 * 3,2 | 36,09 * 3,53 |
48 | 37 | 4.2 | GSF48 * 37 * 4,2 | 36,09 * 3,53 |
50 | 39 | 4.2 | GSF50 * 39 * 4,2 | 37,70 * 3,53 |
50 | 34,5 | 6.3 | GSF50 * 34,5 * 6,3 | 32,69 * 5,33 |
52 | 41 год | 4.2 | GSF52 * 41 * 4,2 | 40,87 * 3,53 |
52 | 36,5 | 6.3 | GSF52 * 36,5 * 6,3 | 35 * 5,33 |
55 | 44 год | 4.2 | GSF55 * 44 * 4,2 | 44,04 * 3,53 |
55 | 39,5 | 6.3 | GSF55 * 39,5 * 6,3 | 38 * 5,33 |
56 | 45 | 4.2 | GSF56 * 45 * 4,2 | 44,04 * 3,53 |
56 | 40,5 | 6.3 | GSF56 * 40,5 * 6,3 | 39 * 5,33 |
60 | 49 | 4.2 | GSF60 * 49 * 4,2 | 47,22 * 3,53 |
60 | 44,5 | 6.3 | GSF60 * 44,5 * 6,3 | 42,5 * 5,33 |
63 | 52 | 4.2 | GSF63 * 52 * 4,2 | 50,39 * 3,53 |
63 | 47,5 | 6.3 | GSF63 * 47,5 * 6,3 | 46 * 5,33 |
64 | 53 | 4.2 | GSF64 * 53 * 4,2 | 51,5 * 3,53 |
64 | 48,5 | 6.3 | GSF64 * 48,5 * 6,3 | 46,99 * 5,33 |
65 | 54 | 4.2 | GSF65 * 54 * 4,2 | 53,57 * 3,53 |
65 | 49,5 | 6.3 | GSF65 * 49,5 * 6,3 | 48 * 5,33 |
70 | 59 | 4.2 | GSF70 * 59 * 4,2 | 56,74 * 3,53 |
70 | 54,5 | 6.3 | GSF70 * 54,5 * 6,3 | 53,34 * 5,33 |
75 | 64 | 4.2 | GSF75 * 64 * 4,2 | 63,09 * 3,53 |
75 | 59,5 | 6.3 | GSF75 * 59,5 * 6,3 | 56,52 * 5,33 |
80 | 69 | 4.2 | GSF80 * 69 * 4,2 | 66,27 * 3,53 |
80 | 64,5 | 6.3 | GSF80 * 64,5 * 6,3 | 62,87 * 5,33 |
85 | 74 | 4.2 | GSF85 * 74 * 4,2 | 72,62 * 3,53 |
85 | 69,5 | 6.3 | GSF85 * 69,5 * 6,3 | 69,22 * 5,33 |
90 | 79 | 4.2 | GSF90 * 79 * 4,2 | 78,97 * 3,53 |
90 | 74,5 | 6.3 | GSF90 * 74,5 * 6,3 | 72,39 * 5,33 |
95 | 84 | 4.2 | GSF95 * 84 * 4,2 | 82,14 * 3,53 |
95 | 79,5 | 6.3 | GSF95 * 79,5 * 6,3 | 78,74 * 5,33 |
100 | 89 | 4.2 | GSF100 * 89 * 4,2 | 88,49 * 3,53 |
100 | 84,5 | 6.3 | GSF100 * 84,5 * 6,3 | 81,92 * 5,33 |
105 | 94 | 4.2 | GSF105 * 94 * 4,2 | 91,67 * 3,53 |
105 | 89,5 | 6.3 | GSF105 * 89,5 * 6,3 | 88,27 * 5,33 |
110 | 99 | 4.2 | GSF110 * 99 * 4,2 | 98,02 * 3,53 |
110 | 94,5 | 6.3 | GSF110 * 94,5 * 6,3 | 91,44 * 5,33 |
115 | 99,5 | 6.3 | GSF115 * 99,5 * 6,3 | 97,79 * 5,33 |
120 | 104,5 | 6.3 | GSF120 * 104,5 * 6,3 | 100,97 * 5,33 |
125 | 109,5 | 6.3 | GSF125 * 109,5 * 6,3 | 107,32 * 5,33 |
125 | 104 | 8.1 | GSF125 * 104 * 8,1 | 103 * 7,0 |
130 | 114,5 | 6.3 | GSF130 * 114,5 * 6,3 | 113,67 * 5,33 |
130 | 109 | 8.1 | GSF130 * 109 * 8,1 | 108 * 7,0 |
135 | 119,5 | 6.3 | GSF135 * 119,5 * 6,3 | 118 * 5,33 |
135 | 114 | 8.1 | GSF135 * 114 * 8,1 | 113,67 * 7,0 |
140 | 124,5 | 6.3 | GSF140 * 124,5 * 6,3 | 123,19 * 5,33 |
140 | 119 | 8.1 | GSF140 * 119 * 8,1 | 116,84 * 7,0 |
145 | 124 | 8.1 | GSF145 * 124 * 8,1 | 123,19 * 7,0 |
150 | 129 | 8.1 | GSF150 * 129 * 8,1 | 126,37 * 7,0 |
155 | 134 | 8.1 | GSF155 * 134 * 8,1 | 132,72 * 7,0 |
160 | 139 | 8.1 | GSF160 * 139 * 8,1 | 135,89 * 7,0 |
165 | 144 | 8.1 | GSF165 * 144 * 8,1 | 142,24 * 7,0 |
170 | 149 | 8.1 | GSF170 * 149 * 8,1 | 145,42 * 7,0 |
175 | 154 | 8.1 | GSF175 * 154 * 8,1 | 151,77 * 7,0 |
180 | 159 | 8.1 | GSF180 * 159 * 8,1 | 158,12 * 7,0 |
190 | 169 | 8.1 | GSF190 * 169 * 8,1 | 164,47 * 7,0 |
200 | 179 | 8.1 | GSF200 * 179 * 8,1 | 177,17 * 7,0 |
210 | 189 | 8.1 | GSF210 * 189 * 8,1 | 183,52 * 7,0 |
220 | 199 | 8.1 | GSF220 * 199 * 8,1 | 196,22 * 7,0 |
230 | 209 | 8.1 | GSF230 * 209 * 8,1 | 208,9 * 7,0 |
240 | 219 | 8.1 | GSF240 * 219 * 8,1 | 215,27 * 7,0 |
250 | 229 | 8.1 | GSF250 * 229 * 8,1 | 227,97 * 7,0 |
260 | 239 | 8.1 | GSF260 * 239 * 8,1 | 240,67 * 7,0 |
270 | 249 | 8.1 | GSF270 * 249 * 8,1 | 240,67 * 7,0 |
275 | 254 | 8.1 | GSF275 * 254 * 8,1 | 253,37 * 7,0 |
280 | 259 | 8.1 | GSF280 * 259 * 8,1 | 253,37 * 7,0 |
290 | 269 | 8.1 | GSF290 * 269 * 8,1 | 266,07 * 7,0 |
300 | 279 | 8.1 | GSF300 * 279 * 8,1 | 278,77 * 7,0 |
310 | 289 | 8.1 | GSF310 * 289 * 8,1 | 278,77 * 7,0 |
320 | 299 | 8.1 | GSF320 * 299 * 8,1 | 291,47 * 7,0 |
330 | 305,5 | 8.1 | GSF330 * 305,5 * 8,1 | 304,17 * 7,0 |
340 | 315,5 | 8.1 | GSF340 * 315,5 * 8,1 | 316,87 * 7,0 |
350 | 325,5 | 8.1 | GSF350 * 325,5 * 8,1 | 316,87 * 7,0 |
360 | 335,5 | 8.1 | GSF360 * 335,5 * 8,1 | 329,57 * 7,0 |
370 | 345,5 | 8.1 | GSF370 * 345,5 * 8,1 | 342,27 * 7,0 |
380 | 355,5 | 8.1 | GSF380 * 355,5 * 8,1 | 354,97 * 7,0 |
390 | 365,5 | 8.1 | GSF390 * 365,5 * 8,1 | 365 * 7,0 |
400 | 375,5 | 8.1 | GSF400 * 375,5 * 8,1 | 367,67 * 7,0 |
410 | 385,5 | 8.1 | GSF410 * 385,5 * 8,1 | 387 * 7,0 |
420 | 395,5 | 8.1 | GSF420 * 395,5 * 8,1 | 393,07 * 7,0 |
430 | 405,5 | 8.1 | GSF430 * 405,5 * 8,1 | 405,26 * 7,0 |
440 | 415,5 | 8.1 | GSF440 * 415,5 * 8,1 | 405,26 * 7,0 |
450 | 425,5 | 8.1 | GSF450 * 425,5 * 8,1 | 417,96 * 7,0 |
460 | 435,5 | 8.1 | GSF460 * 435,5 * 8,1 | 430,66 * 7,0 |
470 | 445,5 | 8.1 | GSF470 * 445,5 * 8,1 | 443,36 * 7,0 |
480 | 455,5 | 8.1 | GSF480 * 455,5 * 8,1 | 456,06 * 7,0 |
490 | 465,5 | 8.1 | GSF490 * 465,5 * 8,1 | 462 * 7,0 |
500 | 475,5 | 8.1 | GSF500 * 475,5 * 8,1 | 468,76 * 7,0 |
510 | 485,5 | 8.1 | GSF510 * 485,5 * 8,1 | 480 * 7,0 |
520 | 495,5 | 8.1 | GSF520 * 495,5 * 8,1 | 490 * 7,0 |
530 | 505,5 | 8.1 | GSF530 * 505,5 * 8,1 | 498 * 7,0 |
540 | 515,5 | 8.1 | GSF540 * 515,5 * 8,1 | 505 * 7,0 |
550 | 525,5 | 8.1 | GSF550 * 525,5 * 8,1 | 515 * 7,0 |
560 | 535,5 | 8.1 | GSF560 * 535,5 * 8,1 | 523 * 7,0 |
570 | 545,5 | 8.1 | GSF570 * 545,5 * 8,1 | 533 * 7,0 |
580 | 555,5 | 8.1 | GSF580 * 555,5 * 8,1 | 542 * 7,0 |
600 | 575,5 | 8.1 | GSF600 * 575,5 * 8,1 | 557,66 * 7,0 |
610 | 585,5 | 8.1 | GSF610 * 585,5 * 8,1 | 567 * 7,0 |
620 | 595,5 | 8.1 | GSF620 * 595,5 * 8,1 | 576 * 7,0 |
630 | 605,5 | 8.1 | GSF630 * 605,5 * 8,1 | 586 * 7,0 |
640 | 615,5 | 8.1 | GSF640 * 615,5 * 8,1 | 608,08 * 7,0 |
650 | 625,5 | 8.1 | GSF650 * 625,5 * 8,1 | 618 * 7,0 |
660 | 635,5 | 8.1 | GSF660 * 635,5 * 8,1 | 633,48 * 7,0 |
670 | 642 | 9,5 | GSF670 * 642 * 9,5 | 630 * 8,4 |
680 | 652 | 9,5 | GSF680 * 652 * 9,5 | 650 * 8,4 |
700 | 672 | 9,5 | GSF700 * 672 * 9,5 | 670 * 8,4 |
750 | 722 | 9,5 | GSF750 * 722 * 9,5 | 720 * 8,4 |
780 | 752 | 9,5 | GSF780 * 752 * 9,5 | 750 * 8,4 |
800 | 772 | 9,5 | GSF800 * 772 * 9,5 | 770 * 8,4 |
850 | 822 | 9,5 | GSF850 * 822 * 9,5 | 820 * 8,4 |
900 | 872 | 9,5 | GSF900 * 872 * 9,5 | 870 * 8,4 |
950 | 922 | 9,5 | GSF950 * 922 * 9,5 | 920 * 8,4 |
1000 | 962 | 13,8 | GSF1000 * 962 * 13,8 | 960 * 12,0 |
