1. Описание

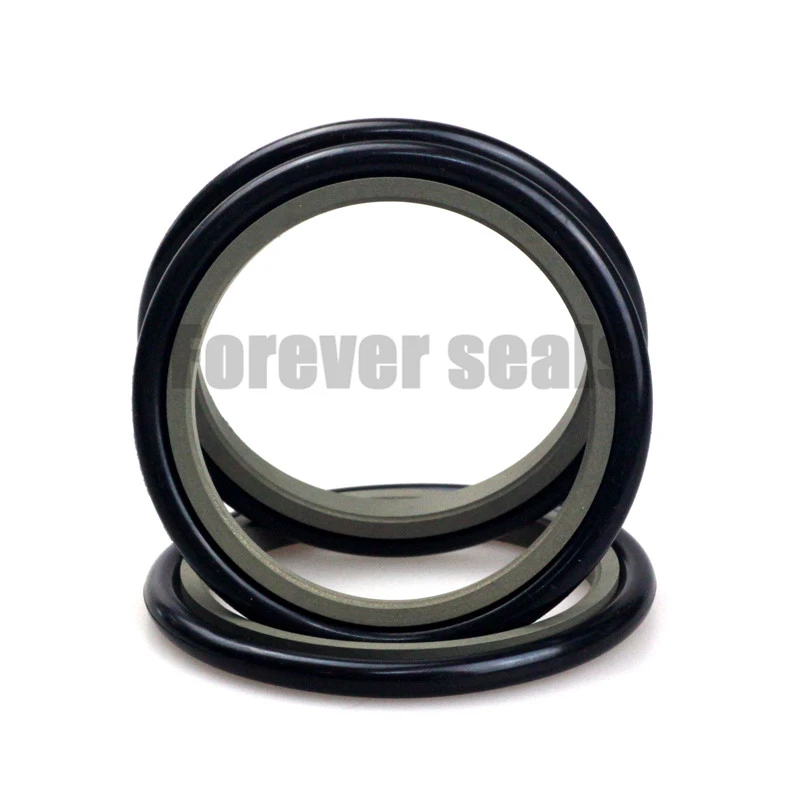

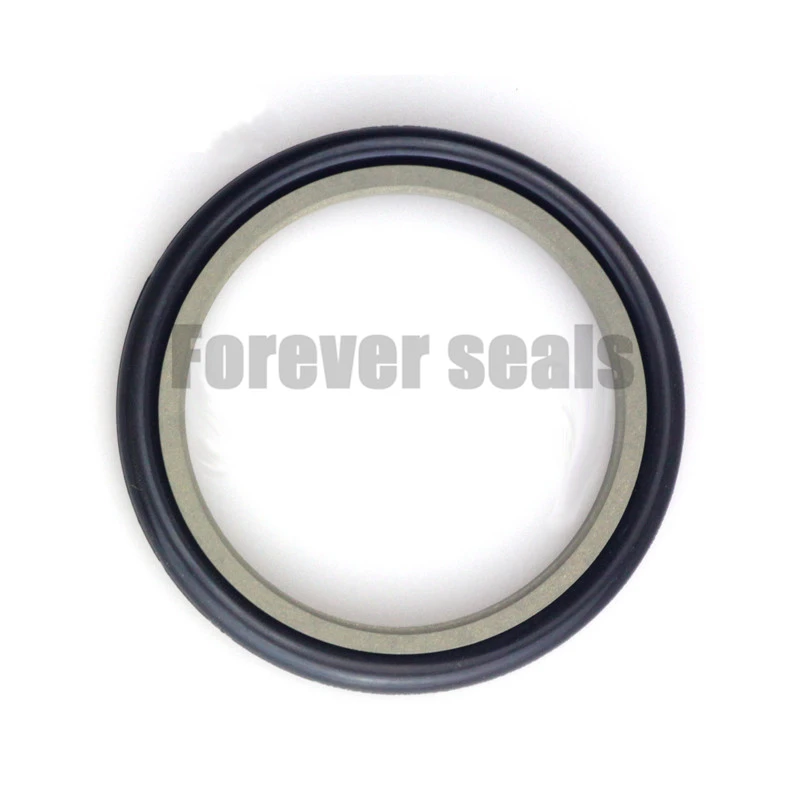

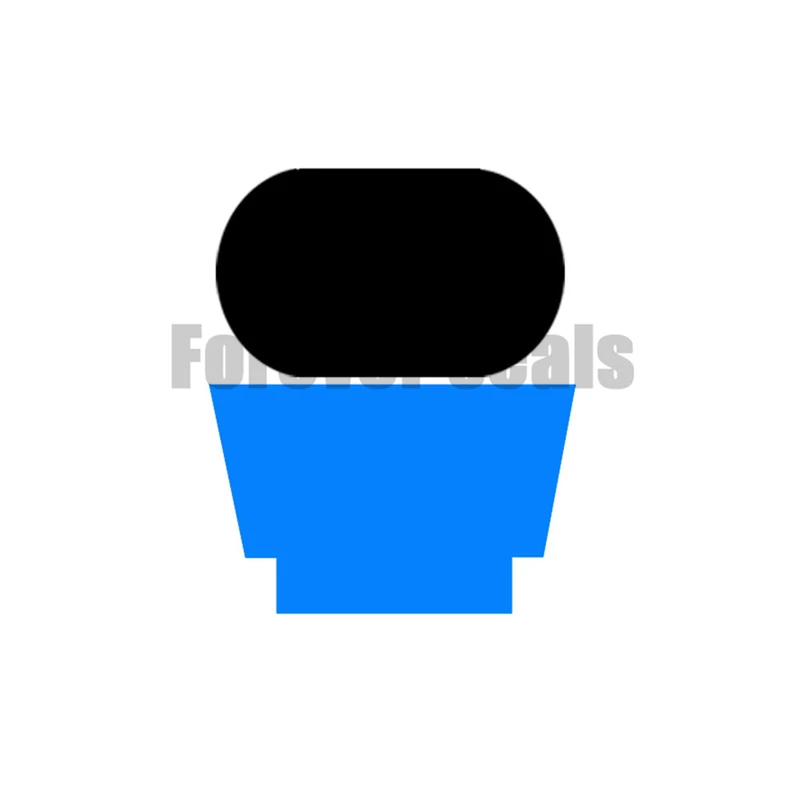

Глидовое кольцо стержня T компании Forever Seals - это дальнейшее техническое развитие глид-кольцевого уплотнения, которое успешно используется на протяжении десятилетий. Оно полностью взаимозаменяемо с более ранними кольцевыми уплотнениями Glyd во всех новых областях применения. Glyd Ring T отвечает всем требованиям рынка к решениям для конкретных функций уплотнения с учетом экономических и экологических аспектов.
2. Рекомендации по установке
3. Установочные размеры - Стандартные рекомендации
Диаметр стержня dN h9 | Диаметр паза | Ширина паза | Радиус | Радиальный зазор S макс. | Поперечное сечение уплотнительного кольца | ||||
Стандартное приложение | Легкое приложение | Применение в тяжелых условиях | D1 H9 | L1 + 0,2 | R1 | 10 МПа | 20 МПа | 40 МПа | d2 |
3-7,9 | 8-18,9 | - | дН + 4,9 | 2.2 | 0,4 | 0,3 | 0,20 | 0,15 | 1,78 |
8-18,9 | 19-37,9 | - | dN + 7,3 | 3.2 | 0,6 | 0,4 | 0,25 | 0,15 | 2,62 |
19-37,9 | 38–199,9 | 8-18,9 | дН + 10,7 | 4.2 | 1.0 | 0,4 | 0,25 | 0,20 | 3,53 |
38–199,9 | 200-255,9 | 19-37,9 | dN + 15,1 | 6.3 | 1.3 | 0,5 | 0,30 | 0,20 | 5,33 |
200-225,9 | 256-649,9 | 38–199,9 | дН + 20,5 | 8.1 | 1,8 | 0,6 | 0,35 | 0,25 | 7.00 |
256-649,9 | 650-999,9 | 200-255,9 | дН + 24,0 | 8.1 | 1,8 | 0,6 | 0,35 | 0,25 | 7.00 |
650-999,9 | ≥1000,0 | 256-649,9 | dN + 27,3 | 9,5 | 2,5 | 0,7 | 0,50 | 0,30 | 8,40 |
≥1000,0 | - | 650-999,9 | дН + 38,0 | 13,8 | 3.0 | 1.0 | 0,70 | 0,60 | 12.00 |
4. Стандартные материалы
Уплотнительное кольцо: заполненный ПТФЭ
Уплотнительное кольцо: NBR / FKM
5. Условия труда
Условия труда | ||||
Диапазон диаметров | Диапазон давления | Диапазон температур | Скорость | Середина |
3 - 1600 мм | 0-60 МПа | -45 ℃ + 200 ℃ | 15 м / с | гидравлическое масло, огнестойкая жидкость, вода, газ |
