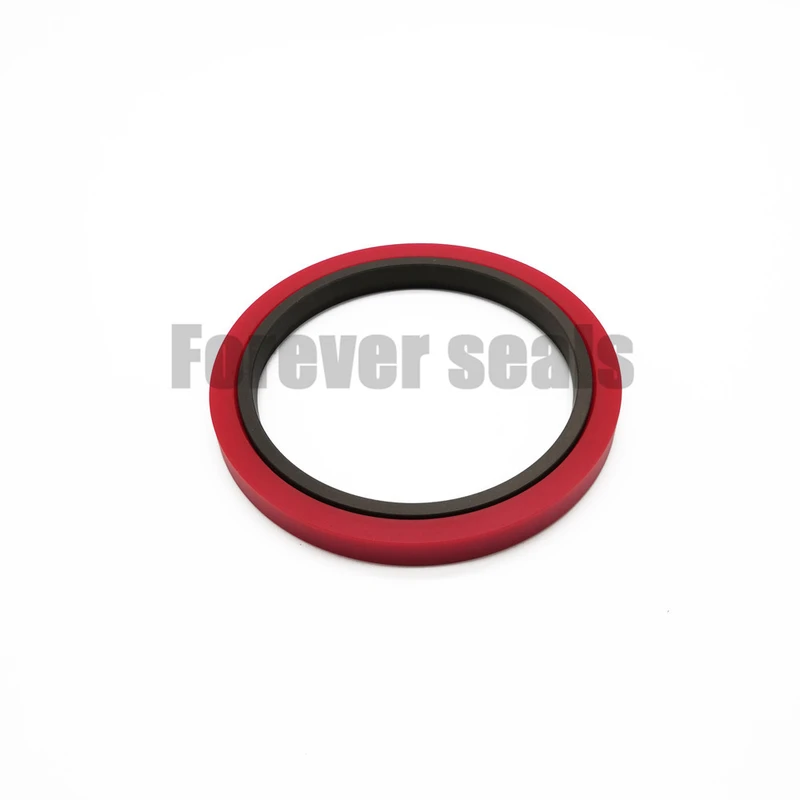

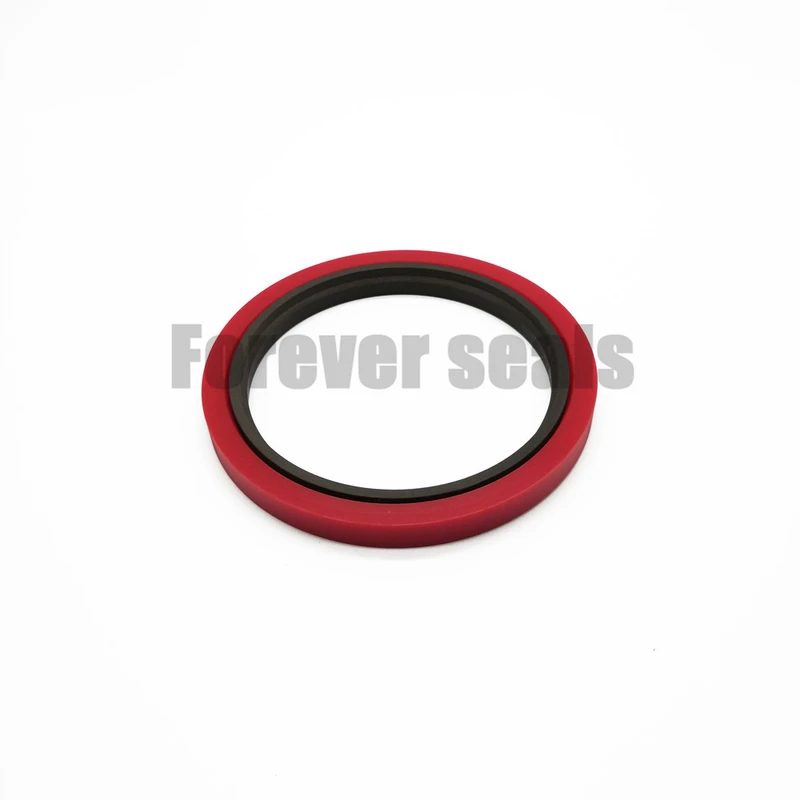

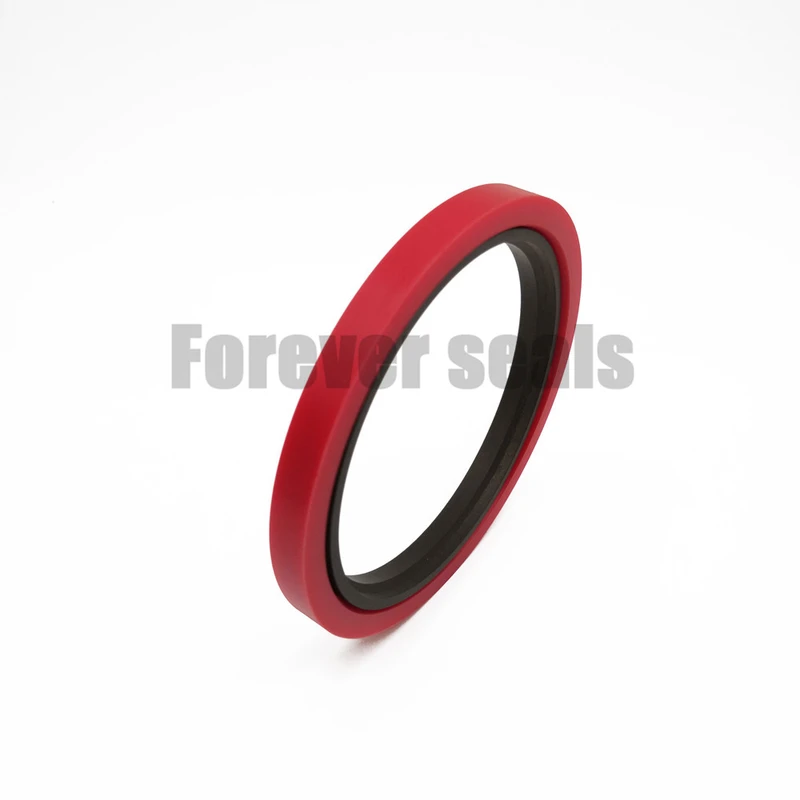

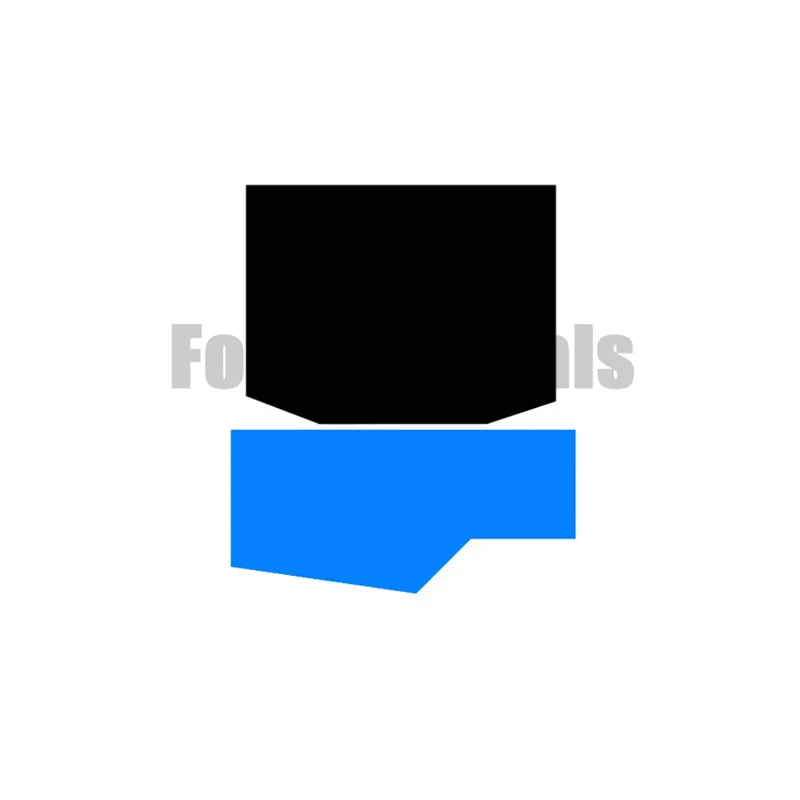

1. Описание
Применяется для поршневых штоков большего диаметра и сверхмощных гидравлических систем уплотнения штоков в тяжелых условиях эксплуатации. Сопротивление высокому давлению, отличное сопротивление выдавливанию зазора, износостойкость.
2. Рекомендации по установке
3. Установочные размеры
Диаметр стержня | Наружный диаметр | Ширина паза | Установить фаску | Радиус | Радиальный зазор S макс. | ||
d f8 | D H8 | L + 0,2 | L1 | R1 | 10 МПа | 20 МПа | 40 МПа |
50-69,9 | г + 15,0 | 7,5 | 5.0 | 0,4 | 0,5 | 0,4 | 0,3 |
70-149,9 | г + 20,0 | 10.1 | 6.0 | 0,4 | 0,7 | 0,5 | 0,4 |
200–244,9 | г + 25,0 | 12,5 | 8,5 | 0,4 | 0,8 | 0,6 | 0,5 |
245-519,9 | г + 30,0 | 15.0 | 10.0 | 0,8 | 0,9 | 0,7 | 0,6 |
520-769,9 | г + 35,0 | 17,5 | 13,0 | 1.2 | 1.0 | 0,8 | 0,7 |
770-1500 | г + 40,0 | 20,0 | 15.0 | 1.2 | 1.0 | 0,8 | 0,7 |

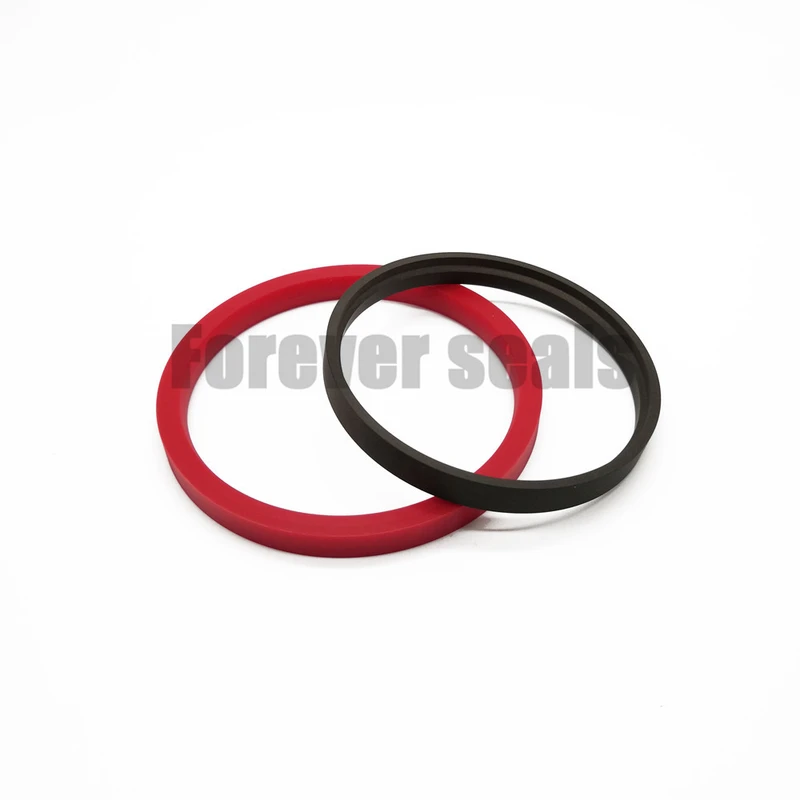

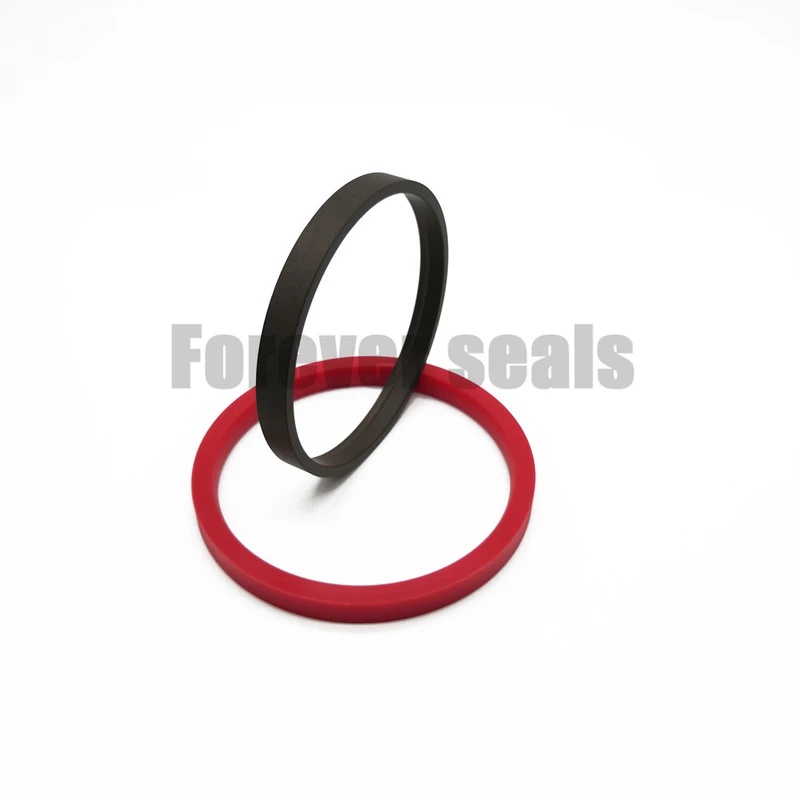

4. Стандартные материалы
Уплотнительное кольцо: заполненный ПТФЭ
Уплотнительное кольцо: NBR / FKM
5. Условия труда
Условия труда | ||||
Диапазон диаметров | Диапазон давления | Диапазон температур | Скорость | Середина |
50 - 1600 мм | 0-60 МПа | -30 ℃ + 100 ℃ | 5 м / с | гидравлическое масло, огнестойкая жидкость, вода, газ |
6. Размеры
| Род Dia. | Внешний диаметр. | Ширина паза | № заказа. |
| d f8 | D H8 | L + 0,2 | |
| 50 | 65 | 7,5 | GSJ-W50 * 65 * 7,5 |
| 60 | 75 | 7,5 | GSJ-W60 * 75 * 7,5 |
| 70 | 85 | 7,5 | GSJ-W70 * 85 * 7,5 |
| 75 | 95 | 10 | GSJ-W75 * 95 * 10 |
| 80 | 100 | 10 | GSJ-W80 * 100 * 10 |
| 100 | 120 | 10 | GSJ-W100 * 120 * 10 |
| 110 | 130 | 10 | GSJ-W110 * 130 * 10 |
| 115 | 135 | 10 | GSJ-W115 * 135 * 10 |
| 120 | 140 | 10 | GSJ-W120 * 140 * 10 |
| 130 | 150 | 10 | GSJ-W130 * 150 * 10 |
| 140 | 160 | 10 | GSJ-W140 * 160 * 10 |
| 145 | 165 | 10 | GSJ-W145 * 165 * 10 |
| 150 | 170 | 10 | GSJ-W150 * 170 * 10 |
| 160 | 180 | 10 | GSJ-W160 * 180 * 10 |
| 170 | 190 | 10 | GSJ-W170 * 190 * 10 |
| 175 | 195 | 10 | GSJ-W175 * 195 * 10 |
| 180 | 200 | 10 | GSJ-W180 * 200 * 10 |
| 200 | 220 | 10 | GSJ-W200 * 220 * 10 |
| 230 | 255 | 12,5 | GSJ-W230 * 255 * 12,5 |
| 240 | 265 | 12,5 | GSJ-W240 * 265 * 12,5 |
| 250 | 275 | 12,5 | GSJ-W250 * 275 * 12,5 |
| 260 | 285 | 12,5 | GSJ-W260 * 285 * 12,5 |
| 265 | 290 | 12,5 | GSJ-W265 * 290 * 12,5 |
| 270 | 295 | 12,5 | GSJ-W270 * 295 * 12,5 |
| 280 | 305 | 12,5 | GSJ-W280 * 305 * 12,5 |
| 290 | 315 | 12,5 | GSJ-W290 * 315 * 12,5 |
| 300 | 325 | 12,5 | GSJ-W300 * 325 * 12,5 |
| 310 | 340 | 15 | GSJ-W310 * 340 * 15 |
| 315 | 345 | 15 | GSJ-W315 * 345 * 15 |
| 320 | 350 | 15 | GSJ-W320 * 350 * 15 |
| 330 | 360 | 15 | GSJ-W330 * 360 * 15 |
| 340 | 370 | 15 | GSJ-W340 * 370 * 15 |
| 350 | 380 | 15 | GSJ-W350 * 380 * 15 |
| 360 | 390 | 15 | GSJ-W360 * 390 * 15 |
| 370 | 400 | 15 | GSJ-W370 * 400 * 15 |
| 380 | 410 | 15 | GSJ-W380 * 410 * 15 |
| 390 | 420 | 15 | GSJ-W390 * 420 * 15 |
| 400 | 430 | 15 | GSJ-W400 * 430 * 15 |
| 410 | 440 | 15 | GSJ-W410 * 440 * 15 |
| 420 | 450 | 15 | GSJ-W420 * 450 * 15 |
| 430 | 460 | 15 | GSJ-W430 * 460 * 15 |
| 440 | 470 | 15 | GSJ-W440 * 470 * 15 |
| 450 | 480 | 15 | GSJ-W450 * 480 * 15 |
| 460 | 490 | 15 | GSJ-W460 * 490 * 15 |
| 470 | 500 | 15 | GSJ-W470 * 500 * 15 |
| 480 | 510 | 15 | GSJ-W480 * 510 * 15 |
| 490 | 520 | 15 | GSJ-W490 * 520 * 15 |
| 500 | 530 | 15 | GSJ-W500 * 530 * 15 |
| 510 | 540 | 15 | GSJ-W510 * 540 * 15 |
| 520 | 550 | 15 | GSJ-W520 * 550 * 15 |
| 530 | 560 | 15 | GSJ-W530 * 560 * 15 |
| 540 | 575 | 17,5 | GSJ-W540 * 575 * 17,5 |
| 545 | 580 | 17,5 | GSJ-W545 * 580 * 17,5 |
| 550 | 585 | 17,5 | GSJ-W550 * 585 * 17,5 |
| 560 | 595 | 17,5 | GSJ-W560 * 595 * 17,5 |
| 570 | 605 | 17,5 | GSJ-W570 * 605 * 17,5 |
| 580 | 615 | 17,5 | GSJ-W580 * 615 * 17,5 |
| 590 | 625 | 17,5 | GSJ-W590 * 625 * 17,5 |
| 600 | 635 | 17,5 | GSJ-W600 * 635 * 17,5 |
| 620 | 655 | 17,5 | GSJ-W620 * 655 * 17,5 |
| 630 | 665 | 17,5 | GSJ-W630 * 665 * 17,5 |
| 640 | 675 | 17,5 | GSJ-W640 * 675 * 17,5 |
| 645 | 680 | 17,5 | GSJ-W645 * 680 * 17,5 |
| 650 | 685 | 17,5 | GSJ-W650 * 685 * 17,5 |
| 660 | 695 | 17,5 | GSJ-W660 * 695 * 17,5 |
| 670 | 705 | 17,5 | GSJ-W670 * 705 * 17,5 |
| 680 | 715 | 17,5 | GSJ-W680 * 715 * 17,5 |
| 690 | 725 | 17,5 | GSJ-W690 * 725 * 17,5 |
| 700 | 740 | 20 | GSJ-W700 * 740 * 20 |
| 720 | 760 | 20 | GSJ-W720 * 760 * 20 |
| 730 | 770 | 20 | GSJ-W730 * 770 * 20 |
| 740 | 780 | 20 | GSJ-W740 * 780 * 20 |
| 750 | 790 | 20 | GSJ-W750 * 790 * 20 |
| 760 | 800 | 20 | GSJ-W760 * 800 * 20 |
| 770 | 810 | 20 | GSJ-W770 * 810 * 20 |
| 790 | 830 | 20 | GSJ-W790 * 830 * 20 |
| 800 | 840 | 20 | GSJ-W800 * 840 * 20 |
| 810 | 850 | 20 | GSJ-W810 * 850 * 20 |
| 820 | 860 | 20 | GSJ-W820 * 860 * 20 |
| 830 | 870 | 20 | GSJ-W830 * 870 * 20 |
| 850 | 890 | 20 | GSJ-W850 * 890 * 20 |
| 900 | 940 | 20 | GSJ-W900 * 940 * 20 |
| 950 | 990 | 20 | GSJ-W950 * 990 * 20 |
| 1000 | 1040 | 20 | GSJ-W1000 * 1040 * 20 |
