1. Описание

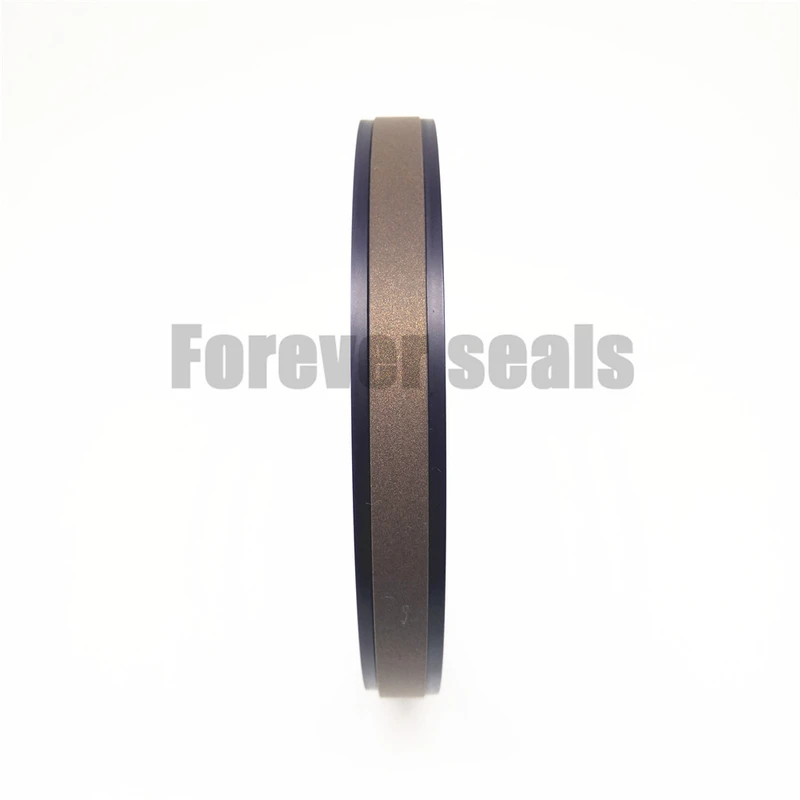

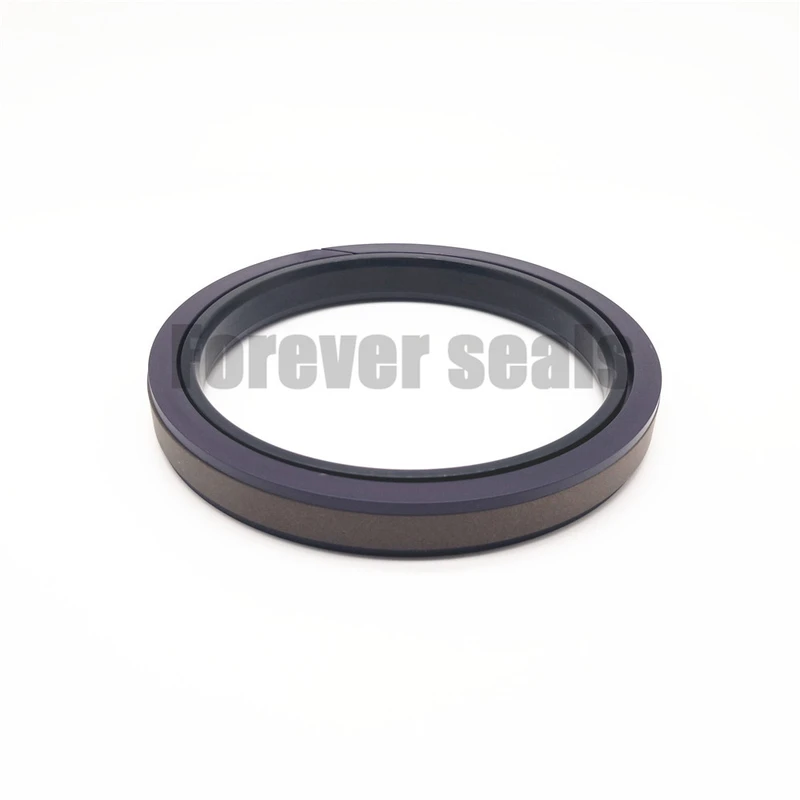

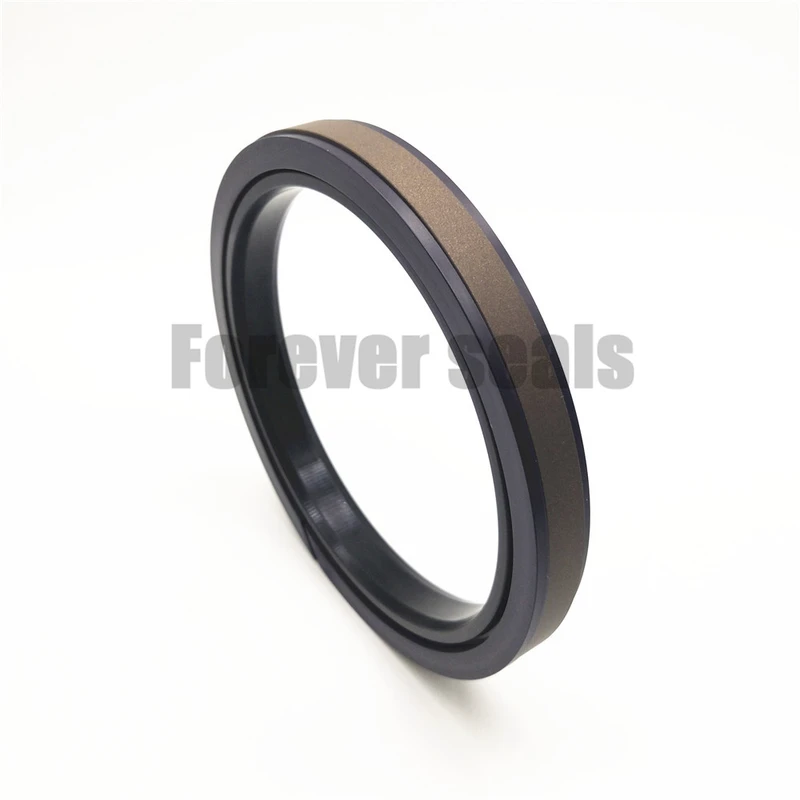

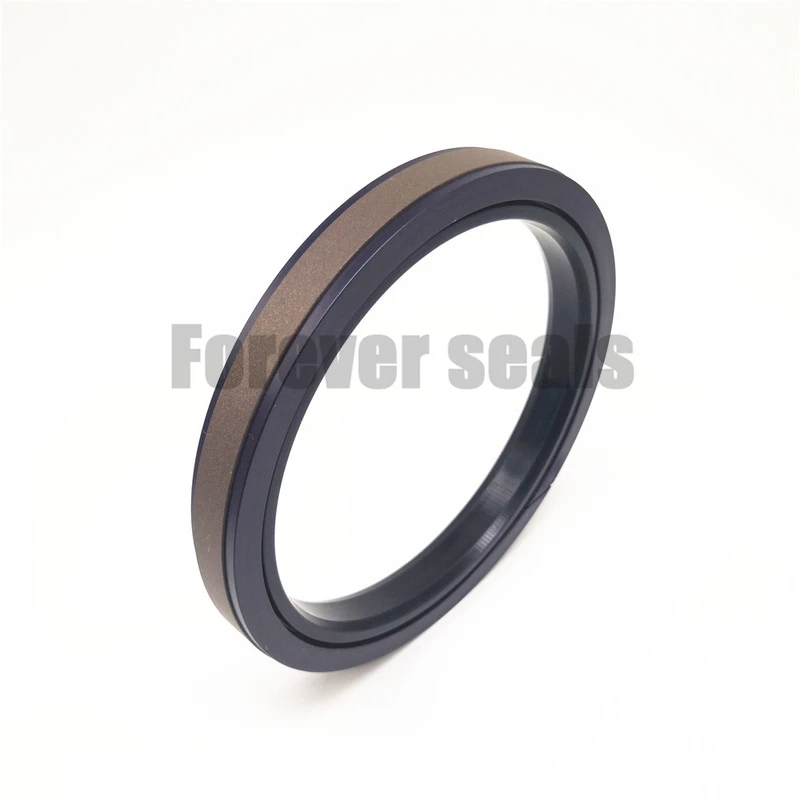

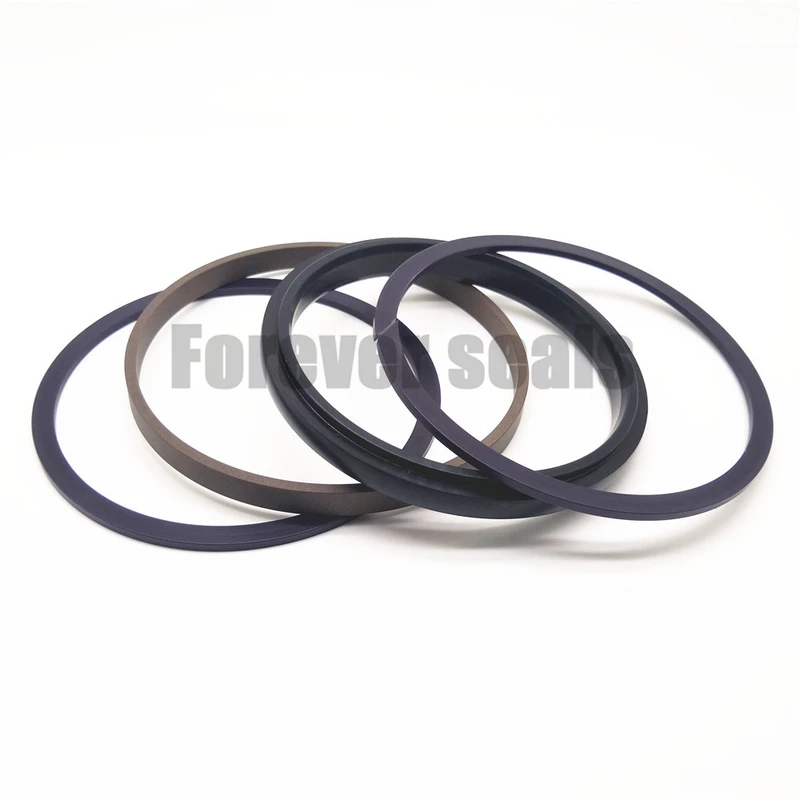

SPGW Forever Seals подходит для длинного хода, широкого диапазона жидкостей и высоких температур. Уплотнение поршня двустороннего действия для тяжелых условий эксплуатации в условиях высокого давления превосходно. Применим к большему зазору поршня, он имеет хороший контроль утечек, сопротивление выдавливанию и износостойкость в системе уплотнения поршня цилиндров тяжелой и строительной техники. Хорошие статические уплотняющие свойства, простая структура канавок, большие зазоры для экструзии, возможность работы в пыльных условиях.
2. Рекомендации по установке

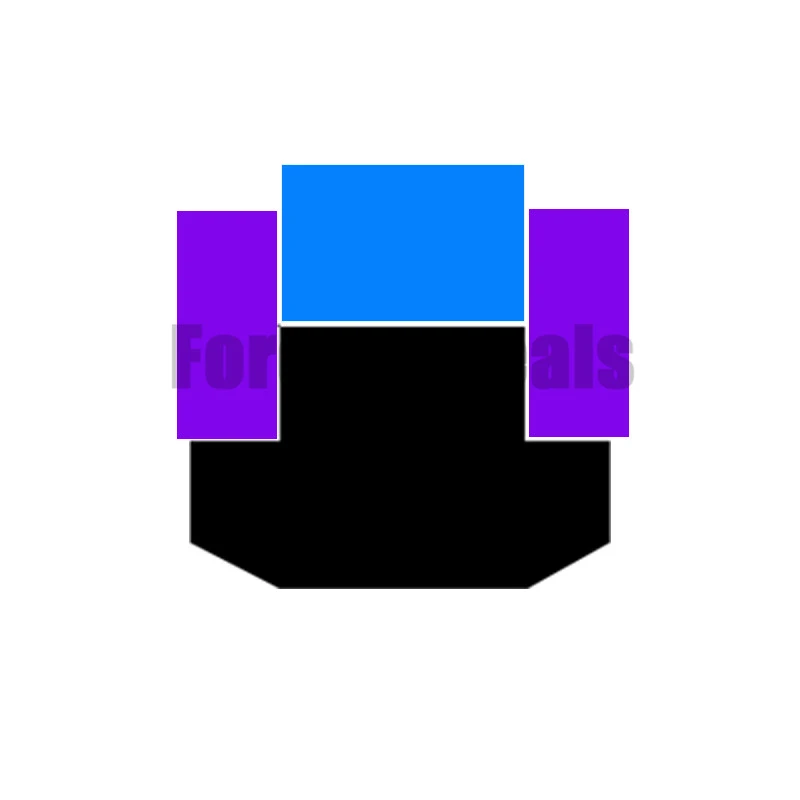

3. Стандартные материалы
Уплотнительное кольцо: заполненный ПТФЭ
Уплотнительное кольцо: NBR / FKM
Опорное кольцо: ПОМ / ПА
4. Условия труда
Условия труда | ||||
Диапазон диаметров | Диапазон давления | Диапазон температур | Скорость | Середина |
50 - 350 мм | 0-50 МПа | -30 ℃ + 100 ℃ | 1,5 м / с | гидравлическое масло, огнезащитная жидкость, вода и др. |
5. Размеры
| Номинальный размер упаковки и размеры корпуса | L + 0,2 | № заказа. | ||
| D1 | dN | ЧАС | ||
| 50 | 36 | 8,5 | 9 | SPGW50 * 36 * 8,5 |
| 55 | 41 год | 8,5 | 9 | SPGW55 * 41 * 8,5 |
| 60 | 46 | 8,5 | 9 | SPGW60 * 46 * 8,5 |
| 63 | 48 | 10,5 | 11 | SPGW63 * 48 * 10,5 |
| 65 | 50 | 10,5 | 11 | SPGW65 * 50 * 10,5 |
| 70 | 55 | 10,5 | 11 | SPGW70 * 55 * 10,5 |
| 75 | 60 | 10,5 | 11 | SPGW75 * 60 * 10,5 |
| 80 | 65 | 10,5 | 11 | SPGW80 * 65 * 10,5 |
| 85 | 70 | 10,5 | 11 | SPGW85 * 70 * 10,5 |
| 90 | 75 | 10,5 | 11 | SPGW90 * 75 * 10,5 |
| 95 | 80 | 10,5 | 11 | SPGW95 * 80 * 10,5 |
| 100 | 85 | 12 | 12,5 | SPGW100 * 85 * 12 |
| 105 | 90 | 12 | 12,5 | SPGW105 * 90 * 12 |
| 110 | 95 | 12 | 12,5 | SPGW110 * 95 * 12 |
| 115 | 100 | 12 | 12,5 | SPGW115 * 100 * 12 |
| 120 | 105 | 12 | 12,5 | SPGW120 * 105 * 12 |
| 125 | 102 | 15.5 | 16 | SPGW125 * 102 * 15,5 |
| 130 | 107 | 15.5 | 16 | SPGW130 * 107 * 15,5 |
| 135 | 112 | 15.5 | 16 | SPGW135 * 112 * 15,5 |
| 140 | 117 | 15.5 | 16 | SPGW140 * 117 * 15,5 |
| 145 | 122 | 15.5 | 16 | SPGW145 * 122 * 15,5 |
| 150 | 127 | 15.5 | 16 | SPGW150 * 127 * 15,5 |
| 155 | 132 | 15.5 | 16 | SPGW155 * 132 * 15,5 |
| 160 | 137 | 15.5 | 16 | SPGW160 * 137 * 15,5 |
| 165 | 142 | 15.5 | 16 | SPGW165 * 142 * 15,5 |
| 170 | 147 | 15.5 | 16 | SPGW170 * 147 * 15,5 |
| 180 | 157 | 15.5 | 16 | SPGW180 * 157 * 15,5 |
| 185 | 162 | 15.5 | 16 | SPGW185 * 162 * 15,5 |
| 190 | 167 | 15.5 | 16 | SPGW190 * 167 * 15,5 |
| 200 | 177 | 15.5 | 16 | SPGW200 * 177 * 15,5 |
| 210 | 187 | 15.5 | 16 | SPGW210 * 187 * 15,5 |
| 220 | 197 | 15.5 | 16 | SPGW220 * 197 * 15,5 |
| 225 | 202 | 17 | 17,5 | SPGW225 * 202 * 15,5 |
| 230 | 207 | 17 | 17,5 | SPGW230 * 207 * 15,5 |
| 240 | 217 | 17 | 17,5 | SPGW240 * 217 * 15,5 |
| 250 | 222 | 17 | 17,5 | SPGW250 * 222 * 17 |
| 260 | 232 | 17 | 17,5 | SPGW260 * 232 * 17 |
| 270 | 242 | 17 | 17,5 | SPGW270 * 242 * 17 |
| 280 | 252 | 17 | 17,5 | SPGW280 * 252 * 17 |
| 300 | 272 | 17 | 17,5 | SPGW300 * 272 * 17 |
| 320 | 292 | 17 | 17,5 | SPGW320 * 292 * 17 |
| 350 | 322 | 17 | 17,5 | SPGW350 * 322 * 17 |
