1. Descripción

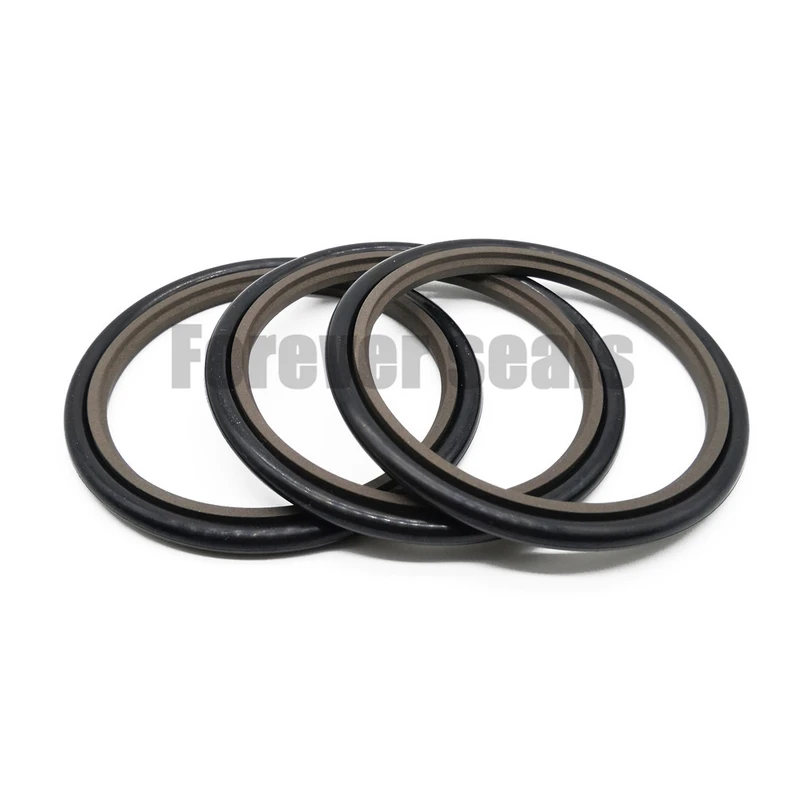

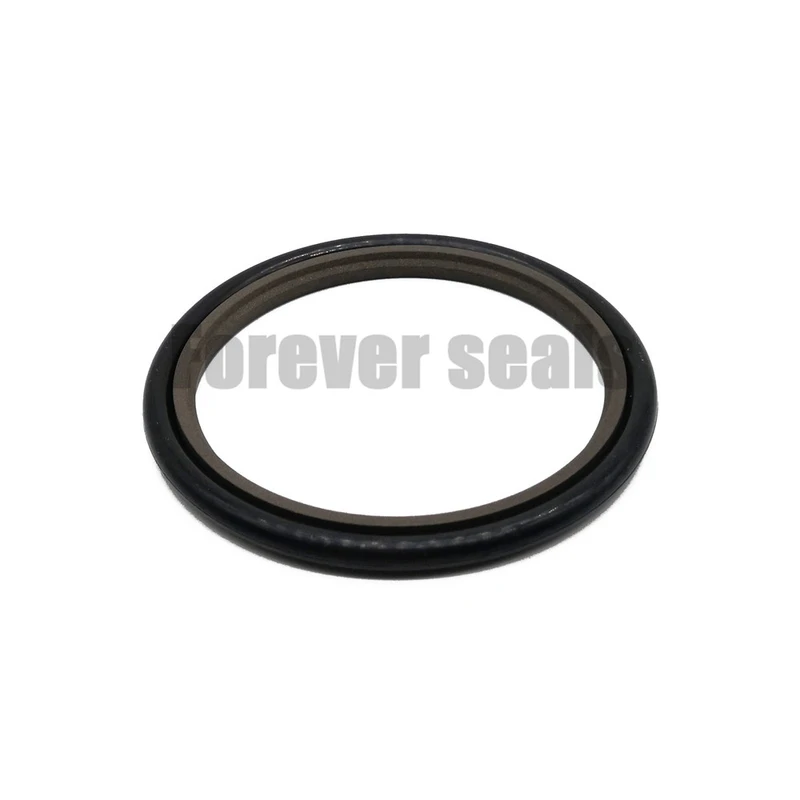

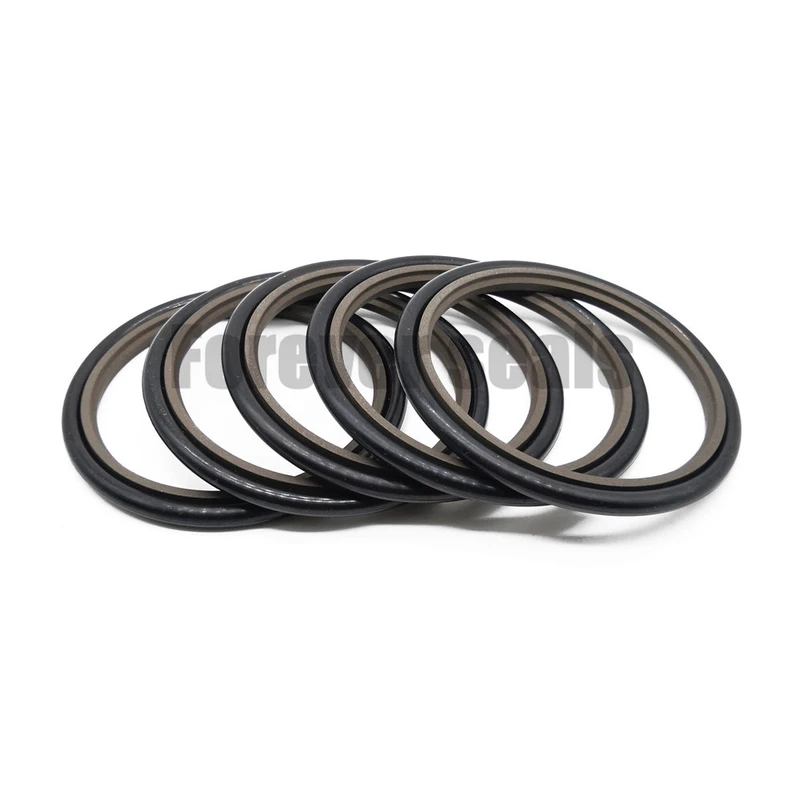

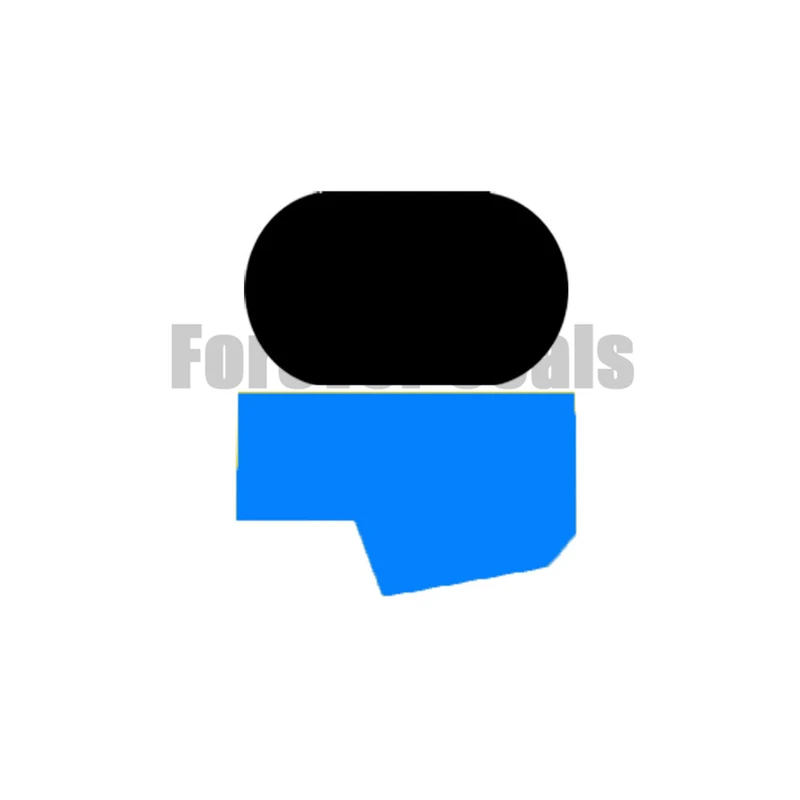

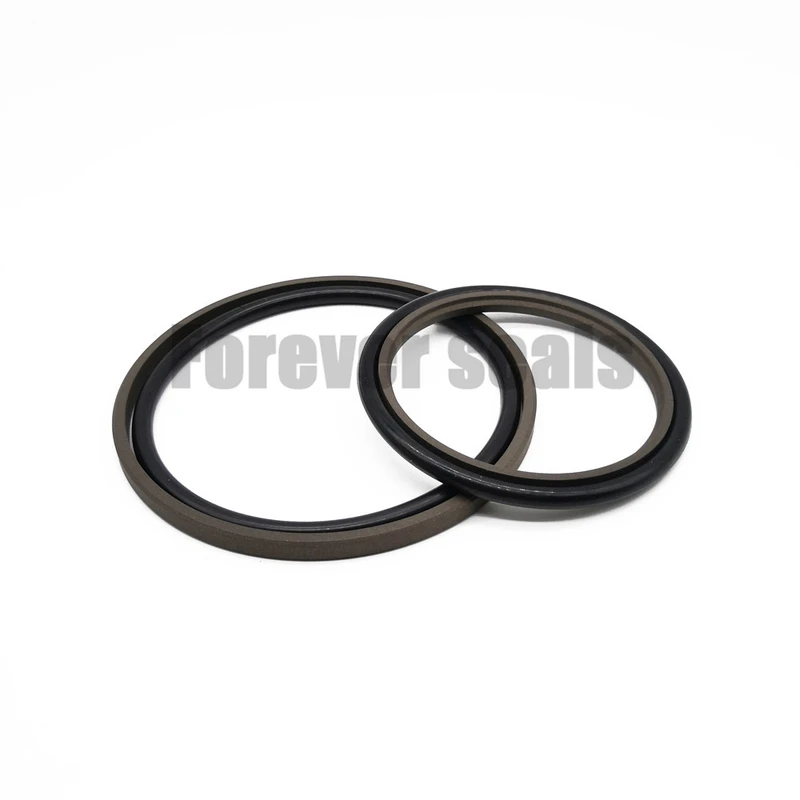

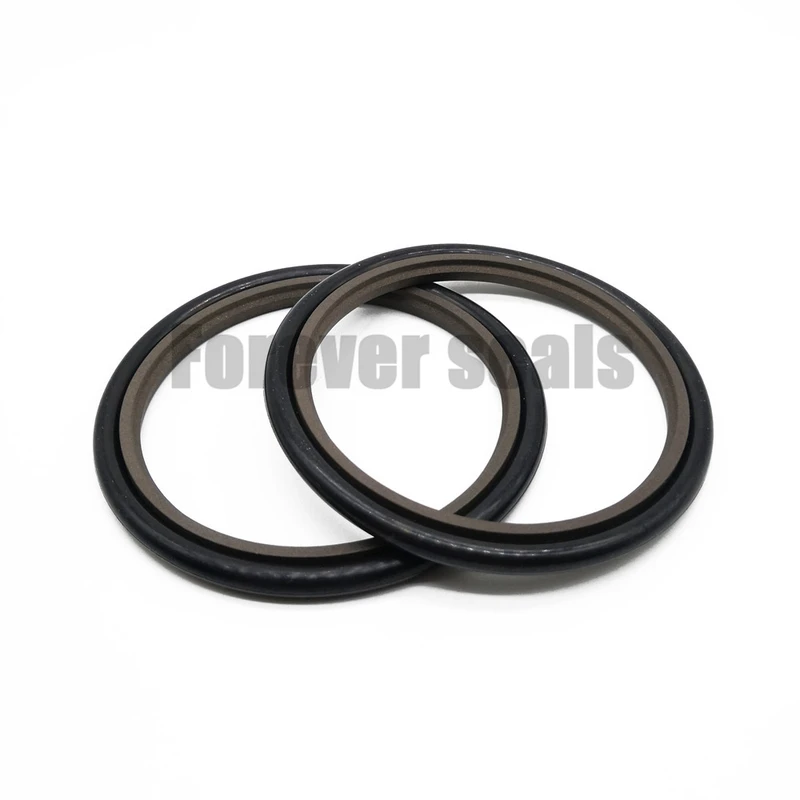

Un sello de vástago energizado con junta tórica de acción simple para aplicaciones dinámicas, los sellos escalonados se pueden instalar en ranuras cerradas, incluidas ranuras según ISO 7425. Ofrece alta eficiencia de sellado, baja fricción sin adherencias, mínima fuerza de ruptura y alta resistencia al desgaste . Las características de sellado óptimas se logran mediante la instalación en una disposición de sellos de paso en tándem junto con un raspador de doble acción. Disponible en materiales de PTFE rellenos de bronce.
2. Recomendación de instalación
3. Dimensiones de instalación: recomendaciones estándar
Diámetro de varilla dN h9 | Diámetro de la ranura | Ancho de la ranura | Radio | Juego radial S máx. | Sección transversal de la junta tórica | ||||
Aplicación estándar | Aplicación ligera | Aplicación de servicio pesado | D1 H9 | L1 + 0,2 | R1 | 10MPa | 20MPa | 40MPa | d2 |
3-7,9 | 8-18,9 | - | dN + 4,9 | 2.2 | 0.4 | 0,3 | 0,20 | 0,15 | 1,78 |
8-18,9 | 19-37,9 | - | dN + 7,3 | 3.2 | 0,6 | 0.4 | 0,25 | 0,15 | 2,62 |
19-37,9 | 38-199,9 | 8-18,9 | dN + 10,7 | 4.2 | 1.0 | 0.4 | 0,25 | 0,20 | 3,53 |
38-199,9 | 200-255,9 | 19-37,9 | dN + 15,1 | 6.3 | 1.3 | 0,5 | 0,30 | 0,20 | 5.33 |
200-255,9 | 256-649,9 | 38-199,9 | dN + 20,5 | 8.1 | 1.8 | 0,6 | 0,35 | 0,25 | 7.00 |
256-649,9 | 650-999,9 | 200-255,9 | dN + 24,0 | 8.1 | 1.8 | 0,6 | 0,35 | 0,25 | 7.00 |
650-999,9 | ≥1000.0 | 256-649,9 | dN + 27,3 | 9.5 | 2.5 | 0,7 | 0,50 | 0,30 | 8.40 |
≥1000.0 | - | 650-999,9 | dN + 38,0 | 13,8 | 3,0 | 1.0 | 0,70 | 0,60 | 12.00 |
4. Materiales estándar
Anillo de sellado: PTFE relleno
Junta tórica: NBR / FKM
5. Condiciones de trabajo
Rango de diámetro | Rango de presión | Rango de temperatura | Velocidad | Medio |
3 - 1600 mm | 0 - 60MPa | -45 ℃ + 200 ℃ | 15 m / s | aceite hidráulico, líquido ignífugo, agua, gas |
6. Dimensiones
| Rod Dia. | Groove Dia. | Ancho de la ranura | N º de pedido. | Dimensiones de la junta tórica |
| dN h9 | D1 H9 | L1 + 0,2 | ||
| 4 | 8,9 | 2.2 | GSJ4 * 8,9 * 2,2 | 5,28 * 1,78 |
| 5 | 9,9 | 2.2 | GSJ5 * 9,9 * 2,2 | 6,75 * 1,78 |
| 6 | 10,9 | 2.2 | GSJ6 * 10,9 * 2,2 | 7,65 * 1,78 |
| 8 | 12,9 | 2.2 | GSJ8 * 12,9 * 2,2 | 9,25 * 1,78 |
| 8 | 15,3 | 3.2 | GSJ8 * 15,3 * 3,2 | 10,77 * 2,62 |
| 10 | 14,9 | 2.2 | GSJ10 * 14,9 * 2,2 | 11,8 * 1,78 |
| 10 | 17.3 | 3.2 | GSJ10 * 17.3 * 3.2 | 12,37 * 2,62 |
| 12 | 16,9 | 2.2 | GSJ12 * 16,9 * 2,2 | 13,3 * 1,78 |
| 12 | 19,3 | 3.2 | GSJ12 * 19,3 * 3,2 | 13,94 * 2,62 |
| 14 | 18,9 | 2.2 | GSJ14 * 18,9 * 2,2 | 15,6 * 1,78 |
| 14 | 21,3 | 3.2 | GSJ14 * 21,3 * 3,2 | 15,54 * 2,62 |
| 15 | 19,9 | 2.2 | GSJ15 * 19,9 * 2,2 | 16,67 * 1,78 |
| 15 | 22,3 | 3.2 | GSJ15 * 22,3 * 3,2 | 17,12 * 2,62 |
| dieciséis | 20,9 | 2.2 | GSJ16 * 20,9 * 2,2 | 17,17 * 1,78 |
| dieciséis | 23,3 | 3.2 | GSJ16 * 23,3 * 3,2 | 18,72 * 2,62 |
| 18 | 22,9 | 2.2 | GSJ18 * 22,9 * 2,2 | 18,77 * 1,78 |
| 18 | 25,3 | 3.2 | GSJ18 * 25,3 * 3,2 | 20,29 * 2,62 |
| 19 | 29,7 | 4.2 | GSJ19 * 29,7 * 4,2 | 23,39 * 3,53 |
| 20 | 27,3 | 3.2 | GSJ20 * 27,3 * 3,2 | 21,89 * 2,62 |
| 20 | 30,7 | 4.2 | GSJ20 * 30,7 * 4,2 | 23,39 * 3,53 |
| 22 | 29,3 | 3.2 | GSJ22 * 29,3 * 3,2 | 23,47 * 2,62 |
| 22 | 32,7 | 4.2 | GSJ22 * 32,7 * 4,2 | 26,57 * 3,53 |
| 25 | 32,3 | 3.2 | GSJ25 * 32,3 * 3,2 | 26,64 * 2,62 |
| 25 | 35,7 | 4.2 | GSJ25 * 35,7 * 4,2 | 29,74 * 3,53 |
| 28 | 38,7 | 4.2 | GSJ28 * 38,7 * 4,2 | 31,34 * 3,53 |
| 30 | 40,7 | 4.2 | GSJ30 * 40,7 * 4,2 | 34,52 * 3,53 |
| 32 | 42,7 | 4.2 | GSJ32 * 42,7 * 4,2 | 36,09 * 3,53 |
| 35 | 45,7 | 4.2 | GSJ35 * 45,7 * 4,2 | 37,69 * 3,53 |
| 36 | 46,7 | 4.2 | GSJ36 * 46,7 * 4,2 | 40,87 * 3,53 |
| 38 | 53,1 | 6.3 | GSJ38 * 53,1 * 6,3 | 43,82 * 5,33 |
| 40 | 50,7 | 4.2 | GSJ40 * 50,7 * 4,2 | 44,04 * 3,53 |
| 40 | 55,1 | 6.3 | GSJ40 * 55,1 * 6,3 | 43,82 * 5,33 |
| 42 | 57,1 | 6.3 | GSJ42 * 57,1 * 6,3 | 46,99 * 5,33 |
| 45 | 55,7 | 4.2 | GSJ45 * 55,7 * 4,2 | 47,22 * 3,53 |
| 45 | 60,1 | 6.3 | GSJ45 * 60,1 * 6,3 | 50,17 * 5,33 |
| 50 | 60,7 | 4.2 | GSJ50 * 60,7 * 4,2 | 53,57 * 3,53 |
| 50 | 65,1 | 6.3 | GSJ50 * 65,1 * 6,3 | 56,52 * 5,33 |
| 55 | 70,1 | 6.3 | GSJ55 * 70,1 * 6,3 | 59,69 * 5,33 |
| 56 | 66,7 | 4.2 | GSJ56 * 66,7 * 4,2 | 59,92 * 3,53 |
| 56 | 71,1 | 6.3 | GSJ56 * 71,1 * 6,3 | 59,69 * 5,33 |
| 56 | 76,5 | 8.1 | GSJ56 * 76,5 * 8,1 | 62,87 * 6,99 |
| 60 | 75,1 | 6.3 | GSJ60 * 75,1 * 6,3 | 66.04 * 5.33 |
| 63 | 73,7 | 4.2 | GSJ63 * 73,7 * 4,2 | 66,27 * 3,53 |
| 63 | 78,1 | 6.3 | GSJ63 * 78,1 * 6,3 | 69,22 * 5,33 |
| sesenta y cinco | 75,7 | 4.2 | GSJ65 * 75,7 * 4,2 | 69,44 * 3,53 |
| sesenta y cinco | 80,1 | 6.3 | GSJ65 * 80,1 * 6,3 | 69,22 * 5,33 |
| 70 | 80,7 | 4.2 | GSJ70 * 80,7 * 4,2 | 72,62 * 3,53 |
| 70 | 85,1 | 6.3 | GSJ70 * 85,1 * 6,3 | 75,57 * 5,33 |
| 70 | 90,5 | 8.1 | GSJ70 * 90,5 * 8,1 | 78,74 * 6,99 |
| 75 | 85,7 | 4.2 | GSJ75 * 85,7 * 4,2 | 78,97 * 3,53 |
| 75 | 90,1 | 6.3 | GSJ75 * 90,1 * 6,3 | 78,74 * 5,33 |
| 80 | 90,7 | 4.2 | GSJ80 * 90,7 * 4,2 | 82,14 * 3,53 |
| 80 | 95,1 | 6.3 | GSJ80 * 95,1 * 6,3 | 85,09 * 5,33 |
| 80 | 100,5 | 8.1 | GSJ80 * 100,5 * 8,1 | 88,27 * 6,99 |
| 85 | 95,7 | 4.2 | GSJ85 * 95,7 * 4,2 | 88,49 * 3,53 |
| 85 | 100,1 | 6.3 | GSJ85 * 100,1 * 6,3 | 91,44 * 5,33 |
| 85 | 105,5 | 8.1 | GSJ85 * 105,5 * 8,1 | 91,44 * 6,99 |
| 90 | 100,7 | 4.2 | GSJ90 * 100,7 * 4,2 | 94,84 * 3,53 |
| 90 | 105,1 | 6.3 | GSJ90 * 105,1 * 6,3 | 95,5 * 5,33 |
| 90 | 110,5 | 8.1 | GSJ90 * 110,5 * 8,1 | 97,79 * 6,99 |
| 95 | 105,7 | 4.2 | GSJ95 * 105,7 * 4,2 | 98,02 * 3,53 |
| 95 | 110,1 | 6.3 | GSJ95 * 110,1 * 6,3 | 100,97 * 5,33 |
| 100 | 110,7 | 4.2 | GSJ100 * 110,7 * 4,2 | 104,37 * 3,53 |
| 100 | 115,1 | 6.3 | GSJ100 * 115,1 * 6,3 | 104,14 * 5,33 |
| 100 | 120,5 | 8.1 | GSJ100 * 120,5 * 8,1 | 107,32 * 6,99 |
| 105 | 120,1 | 6.3 | GSJ105 * 120.1 * 6.3 | 110,49 * 5,33 |
| 105 | 125,5 | 8.1 | GSJ105 * 125,5 * 8,1 | 113,67 * 6,99 |
| 110 | 120,7 | 4.2 | GSJ110 * 120,7 * 4,2 | 113,89 * 3,53 |
| 110 | 125,1 | 6.3 | GSJ110 * 125,1 * 6,3 | 113,67 * 5,33 |
| 110 | 130,5 | 8.1 | GSJ110 * 130,5 * 8,1 | 116,84 * 6,99 |
| 115 | 130,1 | 6.3 | GSJ115 * 130.1 * 6.3 | 120.02 * 5.33 |
| 120 | 135,1 | 6.3 | GSJ120 * 135,1 * 6,3 | 126,37 * 5,33 |
| 120 | 140,5 | 8.1 | GSJ120 * 140,5 * 8,1 | 126,37 * 6,99 |
| 125 | 140,1 | 6.3 | GSJ125 * 140,1 * 6,3 | 129,54 * 5,33 |
| 125 | 145,5 | 8.1 | GSJ125 * 145,5 * 8,1 | 132,72 * 6,99 |
| 130 | 145,1 | 6.3 | GSJ130 * 145,1 * 6,3 | 135,89 * 5,33 |
| 130 | 150,5 | 8.1 | GSJ130 * 150,5 * 8,1 | 135,89 * 6,99 |
| 140 | 150,7 | 4.2 | GSJ140 * 150,7 * 4,2 | 142,47 * 3,53 |
| 140 | 155,1 | 6.3 | GSJ140 * 155,1 * 6,3 | 145,42 * 5,33 |
| 140 | 160,5 | 8.1 | GSJ140 * 160,5 * 8,1 | 148,59 * 6,99 |
| 145 | 160,1 | 6.3 | GSJ145 * 160.1 * 6.3 | 148,59 * 5,33 |
| 145 | 165,5 | 8.1 | GSJ145 * 165,5 * 8,1 | 151,77 * 6,99 |
| 150 | 165,1 | 6.3 | GSJ150 * 165,1 * 6,3 | 155 * 5,33 |
| 150 | 170,5 | 8.1 | GSJ150 * 170,5 * 8,1 | 158,12 * 6,99 |
| 160 | 175,1 | 6.3 | GSJ160 * 175,1 * 6,3 | 164,47 * 5,33 |
| 160 | 180,5 | 8.1 | GSJ160 * 180,5 * 8,1 | 164,47 * 6,99 |
| 165 | 180,1 | 6.3 | GSJ165 * 180.1 * 6.3 | 170,82 * 5,33 |
| 170 | 185,1 | 6.3 | GSJ170 * 185,1 * 6,3 | 175 * 5,33 |
| 170 | 190,5 | 8.1 | GSJ170 * 190,5 * 8,1 | 177,17 * 6,99 |
| 180 | 195,1 | 6.3 | GSJ180 * 195.1 * 6.3 | 183,32 * 5,33 |
| 180 | 200,5 | 8.1 | GSJ180 * 200,5 * 8,1 | 186,02 * 6,99 |
| 190 | 205,1 | 6.3 | GSJ190 * 205.1 * 6.3 | 196,22 * 5,33 |
| 200 | 215,1 | 6.3 | GSJ200 * 215,1 * 6,3 | 205 * 5,33 |
| 200 | 220,5 | 8.1 | GSJ200 * 220,5 * 8,1 | 206 * 6,99 |
| 210 | 230,5 | 8.1 | GSJ210 * 230,5 * 8,1 | 215,27 * 6,99 |
| 220 | 240,5 | 8.1 | GSJ220 * 240,5 * 8,1 | 227,97 * 6,99 |
| 230 | 245,1 | 6.3 | GSJ230 * 245.1 * 6.3 | 234,32 * 5,66 |
| 230 | 250,5 | 8.1 | GSJ230 * 250,5 * 8,1 | 236 * 6,99 |
| 240 | 260,5 | 8.1 | GSJ240 * 260,5 * 8,1 | 243 * 6,99 |
| 250 | 270,5 | 8.1 | GSJ250 * 270,5 * 8,1 | 253,37 * 6,99 |
| 256 | 280 | 8.1 | GSJ256 * 280 * 8.1 | 266,07 * 6,99 |
| 260 | 284 | 8.1 | GSJ260 * 284 * 8.1 | 266,07 * 6,99 |
| 270 | 294 | 8.1 | GSJ270 * 294 * 8.1 | 278,77 * 6,99 |
| 280 | 304 | 8.1 | GSJ280 * 304 * 8.1 | 291,47 * 6,99 |
| 290 | 314 | 8.1 | GSJ290 * 314 * 8.1 | 300 * 6,99 |
| 300 | 324 | 8.1 | GSJ300 * 324 * 8.1 | 307 * 6,99 |
| 320 | 344 | 8.1 | GSJ320 * 344 * 8.1 | 329,57 * 6,99 |
| 330 | 354 | 8.1 | GSJ330 * 354 * 8.1 | 355 * 6,99 |
| 340 | 364 | 8.1 | GSJ340 * 364 * 8.1 | 345 * 6,99 |
| 350 | 374 | 8.1 | GSJ350 * 374 * 8.1 | 354,97 * 6,99 |
| 360 | 384 | 8.1 | GSJ360 * 384 * 8.1 | 367,67 * 6,99 |
| 370 | 394 | 8.1 | GSJ370 * 394 * 8.1 | 380,37 * 6,99 |
| 380 | 404 | 8.1 | GSJ380 * 404 * 8.1 | 387 * 6,99 |
| 390 | 414 | 8.1 | GSJ390 * 414 * 8.1 | 400 * 6,99 |
| 400 | 424 | 8.1 | GSJ400 * 424 * 8.1 | 405,26 * 6,99 |
| 410 | 434 | 8.1 | GSJ410 * 434 * 8.1 | 417,96 * 6,99 |
| 420 | 444 | 8.1 | GSJ420 * 444 * 8.1 | 430,66 * 6,99 |
| 430 | 454 | 8.1 | GSJ430 * 454 * 8.1 | 437 * 6,99 |
| 440 | 464 | 8.1 | GSJ440 * 464 * 8.1 | 450 * 6,99 |
| 450 | 474 | 8.1 | GSJ450 * 474 * 8.1 | 456,06 * 6,99 |
| 460 | 484 | 8.1 | GSJ460 * 484 * 8.1 | 468,76 * 6,99 |
| 480 | 504 | 8.1 | GSJ480 * 504 * 8.1 | 487 * 6,99 |
| 490 | 514 | 8.1 | GSJ490 * 514 * 8.1 | 500 * 6,99 |
| 500 | 524 | 8.1 | GSJ500 * 524 * 8.1 | 506,87 * 6,99 |
| 520 | 544 | 8.1 | GSJ520 * 544 * 8.1 | 532,26 * 6,99 |
| 540 | 564 | 8.1 | GSJ540 * 564 * 8.1 | 552,66 * 6,99 |
| 550 | 574 | 8.1 | GSJ550 * 574 * 8.1 | 560 * 6,99 |
| 580 | 604 | 8.1 | GSJ580 * 604 * 8.1 | 582,68 * 6,99 |
| 600 | 624 | 8.1 | GSJ600 * 624 * 8.1 | 608,08 * 6,99 |
| 620 | 644 | 8.1 | GSJ620 * 644 * 8.1 | 633,48 * 6,99 |
| 630 | 654 | 8.1 | GSJ630 * 654 * 8.1 | 640 * 6,99 |
| 640 | 664 | 8.1 | GSJ640 * 664 * 8.1 | 658,88 * 6,99 |
| 650 | 677,3 | 9.5 | GSJ650 * 677,3 * 9,5 | 660 * 8,4 |
| 660 | 687,3 | 9.5 | GSJ660 * 687,3 * 9,5 | 670 * 8,4 |
| 680 | 707,3 | 9.5 | GSJ680 * 707,3 * 9,5 | 690 * 8,4 |
| 685 | 712,3 | 9.5 | GSJ685 * 712.3 * 9.5 | 695 * 8,4 |
| 700 | 727,3 | 9.5 | GSJ700 * 727,3 * 9,5 | 710 * 8.4 |
| 710 | 737,3 | 9.5 | GSJ710 * 737.3 * 9.5 | 720 * 8,4 |
| 730 | 757,3 | 9.5 | GSJ730 * 757,3 * 9,5 | 740 * 8,4 |
| 750 | 777,3 | 9.5 | GSJ750 * 777,3 * 9,5 | 760 * 8,4 |
| 760 | 787,3 | 9.5 | GSJ760 * 787,3 * 9,5 | 770 * 8,4 |
| 780 | 807,3 | 9.5 | GSJ780 * 807,3 * 9,5 | 790 * 8,4 |
| 790 | 817,3 | 9.5 | GSJ790 * 817,3 * 9,5 | 800 * 8,4 |
| 800 | 827,3 | 9.5 | GSJ800 * 827,3 * 9,5 | 810 * 8,4 |
| 810 | 837,3 | 9.5 | GSJ810 * 837,3 * 9,5 | 823 * 8,4 |
| 820 | 847,3 | 9.5 | GSJ820 * 847,3 * 9,5 | 830 * 8,4 |
| 830 | 857,3 | 9.5 | GSJ830 * 857,3 * 9,5 | 843 * 8,4 |
| 850 | 877,3 | 9.5 | GSJ850 * 877,3 * 9,5 | 860 * 8,4 |
| 870 | 897,3 | 9.5 | GSJ870 * 897,3 * 9,5 | 883 * 8.4 |
| 880 | 907,3 | 9.5 | GSJ880 * 907,3 * 9,5 | 890 * 8,4 |
| 890 | 917,3 | 9.5 | GSJ890 * 917.3 * 9.5 | 903 * 8,4 |
| 900 | 927,3 | 9.5 | GSJ900 * 927,3 * 9,5 | 910 * 8,4 |
| 930 | 957,3 | 9.5 | GSJ930 * 957,3 * 9,5 | 943 * 8,4 |
| 950 | 977,3 | 9.5 | GSJ950 * 977,3 * 9,5 | 960 * 8,4 |
| 1000 | 1027,3 | 9.5 | GSJ1000 * 1027,3 * 9,5 | 1000 * 8,4 |
| 1000 | 1038 | 13,8 | GSJ1000 * 1038 * 13,8 | 1016 * 12 |
