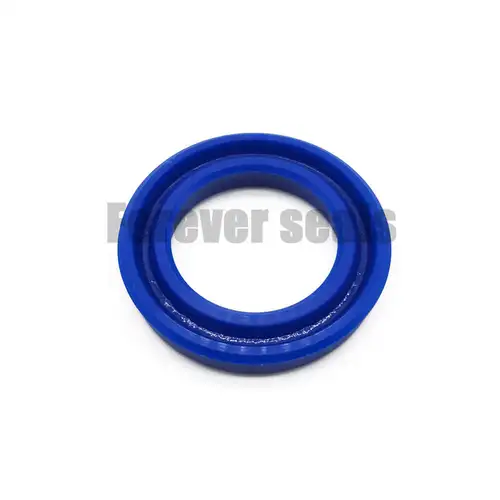

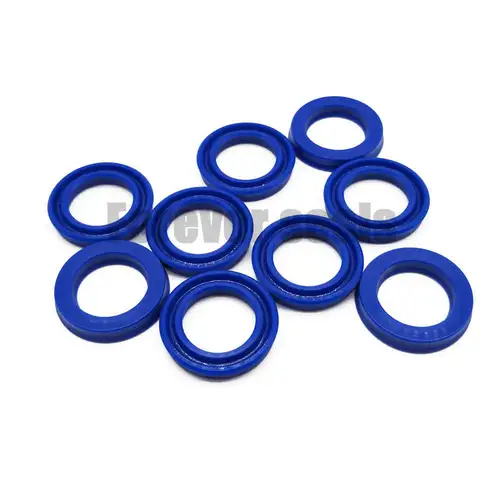

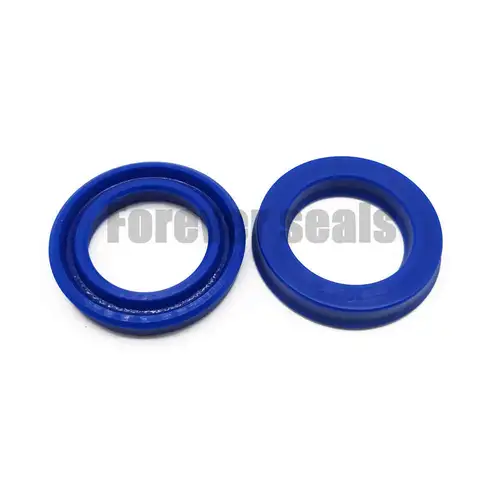

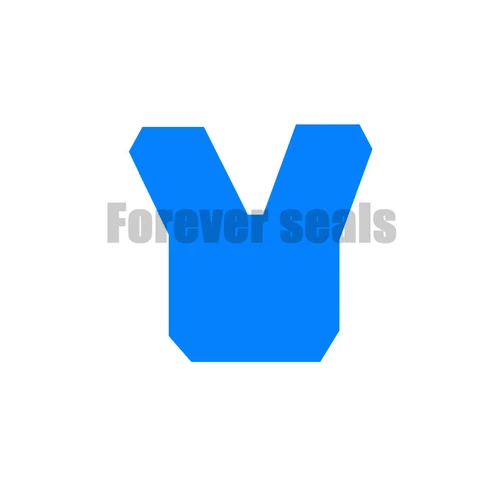

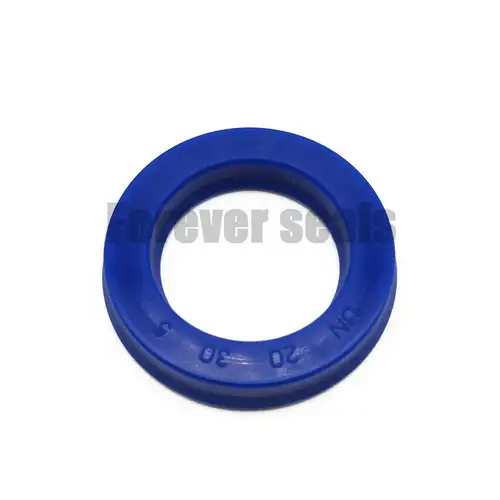

1. Description
UNS seal can be used for piston and rod application. It it is a typical lip seal which used very widely in hydraulic cylinders. The inside lip and outside lip are same height. It can be installed easily. As the cross section is wide, UNS often used for hydraulic cylinders of low pressure.
2. Installation Recommendation
3. Installation Sizes
Piston
P<5MPa | B=d+0.9 | D<60 | C=4 | h <7 | L=h+0.5 |
P 5-10MPa | B=d+0.7 | D 60-180 | C=6.5 | h =7-8 | L=h+0.8 |
P 10-20MPa | B=d+0.4 | D 180-250 | C=7.5 | h >8 | L=h+1.0 |
P 20-30MPa | B=d+0.2 | D 250-400 | C=10 | h >8 | L=h+1.0 |
Piston Rod
P<5MPa | B=D-0.9 | D<60 | C=4 | D1=D-1 | h<7 | L=h+0.5 |
P 5-10MPa | B=D-0.7 | D 60-180 | C=5.5 | D1=D-1 | h=7-8 | L=h+0.8 |
P 10-20MPa | B=D-0.4 | D 120-180 | C=6.5 | D1=D-1 | h>8 | L=h+1.0 |
P 20-30MPa | B=D-0.2 | D 180-250 | C=7.5 | D1=D-2 | h>8 | L=h+1.0 |
P 30-40MPa | B=D-0.1 | D 250-400 | C=10 | D1=D-2 | h>8 | L=h+1.0 |
4. Standard materials
TPU, CPU
5. Working condition
Pressure: CPU≤40MPa TPU≤31.5MPa
Temperature: -35~+100℃
Speed: 0.5m/s
Medium: Hydraulic oils ( mineral oil-based )
6. Dimensions
| UNS4*10*4 | UNS7*13*4 | UNS10*16*5.5 | UNS12*18*8 | UNS14*22*4.5 |
| UNS4*12*4 | UNS7*14*5 | UNS10*16*6 | UNS12*19*3.5 | UNS14*22*6 |
| UNS4*12*6 | UNS7*14*6 | UNS10*16*8 | UNS12*19*5 | UNS14*22*7 |
| UNS5*11*8 | UNS7.1*17.1*8 | UNS10*18*5 | UNS12*20*5 | UNS14*22*8 |
| UNS5*12*5 | UNS8*13*3 | UNS10*18*5.5 | UNS12*20*6 | UNS14*24*5 |
| UNS5*12*6 | UNS8*14*6 | UNS10*18*6 | UNS12*20*8 | UNS14*24*8 |
| UNS5*12*7 | UNS8*14*8 | UNS10*18*8 | UNS12*22*5 | UNS14*28*8 |
| UNS5*12*8 | UNS8*15*5 | UNS10*19*7 | UNS12*22*5.5 | UNS15*22*5 |
| UNS5*14*6 | UNS8*15*6 | UNS10*20*6 | UNS12*22*7 | UNS15*22*6 |
| UNS5*14*8 | UNS8*15*8 | UNS10*20*8 | UNS12*22*8 | UNS15*22*8 |
| UNS5*15*6 | UNS8*16*6 | UNS10*20*10 | UNS12*24*6 | UNS15*23*5.7 |
| UNS5.8*12*5.2 | UNS8*16*8 | UNS10*22*6 | UNS12*24*8 | UNS15*23*10 |
| UNS6*11*6 | UNS8*18*8 | UNS10*22*8 | UNS12*25*8 | UNS15*25*5 |
| UNS6*12*4 | UNS8*18*10 | UNS10*25*8 | UNS12.5*22.5*8 | UNS15*25*7 |
| UNS6*12*6 | UNS8*20*10 | UNS11*17*4.5 | UNS13*18*5 | UNS15*25*8 |
| UNS6*12*7 | UNS8*22*10 | UNS11*17*5 | UNS13*19*3.5 | UNS15*27*6 |
| UNS6*14*4.6 | UNS9*16*4 | UNS11.2*19.2*6 | UNS13*19*5 | UNS15*28*10 |
| UNS6*14*6 | UNS9*16*6 | UNS11.2*21.2*8 | UNS13*20*4 | UNS15*30*5.5 |
| UNS6*15*6 | UNS9*16*8 | UNS12*16*4 | UNS13*20*5.5 | UNS15*30*8 |
| UNS6*15*8 | UNS9*19*6 | UNS12*16*5 | UNS13*21*5 | UNS15*30*10 |
| UNS6*18*8 | UNS9*19*8 | UNS12*16*6 | UNS14*20*4.4 | UNS16*22*4 |
| UNS6.3*16.3*8 | UNS9.5*14*2.5 | UNS12*17*4 | UNS14*20*5 | UNS16*22*5 |
| UNS7*12*4 | UNS10*16*4 | UNS12*18*4 | UNS14*20*6 | UNS16*22*6 |
| UNS7*12*5 | UNS10*16*4.5 | UNS12*18*5 | UNS14*20*8 | UNS16*22*7 |
| UNS7*12*6 | UNS10*16*5 | UNS12*18*6 | UNS14*22*4 | UNS16*22*8 |
| UNS16*24*4 | UNS19*24*5 | UNS20*40*10 | UNS23*36*7 | UNS25*40*7 |
| UNS16*24*5 | UNS19*25*5 | UNS20*40*12 | UNS23.5*33.5*8 | UNS25*40*8 |
| UNS16*24*6 | UNS19*25*6 | UNS20*47*8 | UNS24*30*6 | UNS25*40*10 |
| UNS16*24*8 | UNS19*25*7 | UNS20.5*28*5 | UNS24*32*4 | UNS25*40*11 |
| UNS16*24*10 | UNS19*26*5 | UNS21*26.5*6 | UNS24*32*5 | UNS25*42*8 |
| UNS16*25*5 | UNS19*27*5 | UNS21*29.5*5.5 | UNS24*32*7 | UNS25*43*8 |
| UNS16*26*5 | UNS19*27*6 | UNS21*30*10 | UNS24*36*6.5 | UNS25*45*10 |
| UNS16*26*6 | UNS19*27*7.5 | UNS21.7*30*10 | UNS24*36*7 | UNS25*48*10 |
| UNS16*26*8 | UNS19*28*5 | UNS22*28*4 | UNS24*40*8 | UNS25*50*10 |
| UNS16*26*10 | UNS19*28*7 | UNS22*28*4.5 | UNS24*40*10 | UNS25*55*10 |
| UNS16*28*6 | UNS19*32*8 | UNS22*28*5 | UNS24*50*12 | UNS25.4*31.7*6.3 |
| UNS16*28*8 | UNS19*34*8 | UNS22*28*6 | UNS25*30*5 | UNS26*32*4.7 |
| UNS16*30*6 | UNS19.05*25.4*6.35 | UNS22*30*6 | UNS25*30*6 | UNS26*32*8 |
| UNS16*32*8 | UNS19.3*26*5 | UNS22*30*8 | UNS25*32*4 | UNS26*36*5 |
| UNS17*25*5 | UNS20*25*4 | UNS22*31*5.5 | UNS25*32*6 | UNS26*36*8 |
| UNS17*25*6 | UNS20*25*8 | UNS22*32*5 | UNS25*32*7 | UNS27*35*6 |
| UNS17*25*10 | UNS20*26*3.5 | UNS22*32*6 | UNS25*32*8 | UNS27*36*6 |
| UNS17*27*5 | UNS20*26*6 | UNS22*32*7 | UNS25*32.7*6.35 | UNS27*37*6 |
| UNS17*27*7 | UNS20*26*7 | UNS22*32*8 | UNS25*33*5.5 | UNS27*40*10 |
| UNS17*27*8 | UNS20*27*5 | UNS22*32*9 | UNS25*33*5.6 | UNS27.5*43*10 |
| UNS17*32*10 | UNS20*27*6 | UNS22*32*10 | UNS25*33*6 | UNS28*34*5 |
| UNS18*24*4 | UNS20*28*6 | UNS22*34*10 | UNS25*33*7 | UNS28*34*5.3 |
| UNS18*24*5 | UNS20*28*7 | UNS22*35*6 | UNS25*33*8 | UNS28*35*5 |
| UNS18*24*8 | UNS20*28*8 | UNS22*35*10 | UNS25*33*10 | UNS28*35*5.5 |
| UNS18*25*5.5 | UNS20*30*5 | UNS22*28*8 | UNS25*34*5 | UNS28*35*6 |
| UNS18*25*6 | UNS20*30*6 | UNS22*30*5 | UNS25*35*5 | UNS28*35*10 |
| UNS18*26*6 | UNS20*30*8 | UNS22*30*5.8 | UNS25*35*5.6 | UNS28*36*4 |
| UNS18*26*8 | UNS20*30*8.2 | UNS22*36*7 | UNS25*35*6 | UNS28*36*5 |
| UNS18*26*10 | UNS20*30*10 | UNS22*36*9 | UNS25*35*7 | UNS28*36*6 |
| UNS18*28*6 | UNS20*32*5 | UNS22*40*10 | UNS25*35*8 | UNS28*36*7 |
| UNS18*28*8 | UNS20*32*6 | UNS22*40*12 | UNS25*35*10 | UNS28*36*7.5 |
| UNS18*28*9 | UNS20*32*8 | UNS22.4*28*5 | UNS25*36*6 | UNS28*36*8 |
| UNS18*28*10 | UNS20*32*10 | UNS22.4*32.4*8 | UNS25*36*7 | UNS28*38*5.6 |
| UNS18*30*6 | UNS20*33*10 | UNS22.5*31.5*5 | UNS25*37*6 | UNS28*38*7 |
| UNS18*30*8 | UNS20*35*6 | UNS23*30*5 | UNS25*37*9 | UNS28*38*7.3 |
| UNS18*30*9 | UNS20*35*7 | UNS23*35*5.6 | UNS25*38*6 | UNS28*38*8 |
| UNS18*32*7 | UNS20*35*10 | UNS23*35*6 | UNS25*38*7 | UNS28*38*10 |
| UNS18*32*8 | UNS20*36*8 | UNS23*35*6.5 | UNS25*38*8 | UNS28*40*6 |
| UNS18*34*8 | UNS20*38*6 | UNS23*35*6.6 | UNS25*38*10 | UNS28*40*6.5 |
| UNS28*40*8 | UNS30*47*7 | UNS33*40*6 | UNS35*58*10 | UNS40*50*6.5 |
| UNS28*40*10 | UNS30*50*6 | UNS33*40*8 | UNS35*65*12 | UNS40*50*7 |
| UNS28*43*10 | UNS30*50*8 | UNS33*46*6 | UNS35.5*47.5*12 | UNS40*50*7.3 |
| UNS28*43*10.2 | UNS30*50*10 | UNS33*55*15 | UNS35.5*50.5*10.2 | UNS40*50*8 |
| UNS28*44*8 | UNS30*50*12 | UNS33.78*46*9 | UNS36*43*8 | UNS40*50*9 |
| UNS28*48*8 | UNS30*52*10 | UNS34*40*4 | UNS36*44*8 | UNS40*50*10 |
| UNS28*48*10 | UNS31*47*10 | UNS34*40*6 | UNS36*46*7 | UNS40*52*8 |
| UNS28*50*10 | UNS31*47*12 | UNS34*44*10 | UNS36*46*7.3 | UNS40*52*10 |
| UNS30*36*6 | UNS31.5*44.3*9.5 | UNS34*45*10 | UNS36*48*4 | UNS40*55*6.5 |
| UNS30*37*4 | UNS31.5*46.5*10.2 | UNS34.925*44.45*6.35 | UNS36*48*8 | UNS40*55*7 |
| UNS30*37*6 | UNS32*36*6 | UNS35*41*5 | UNS36*50*8 | UNS40*55*7.2 |
| UNS30*37*6.5 | UNS32*38*6 | UNS35*42*6 | UNS37*47*7 | UNS40*55*8 |
| UNS30*37*7 | UNS32*38*7 | UNS35*42*7 | UNS37*47*8 | UNS40*55*9 |
| UNS30*37*10 | UNS32*40*4 | UNS35*42*8 | UNS37*47*10 | UNS40*55*10 |
| UNS30*38*5 | UNS32*40*5 | UNS35*43*5 | UNS37*57*7 | UNS40*55*10.2 |
| UNS30*38*6 | UNS32*40*5.5 | UNS35*43*6 | UNS37*57*10 | UNS40*56*8 |
| UNS30*38*7 | UNS32*40*5.6 | UNS35*43*6.3 | UNS38*44*5 | UNS40*56*10 |
| UNS30*38*8 | UNS32*40*6 | UNS35*43*7 | UNS38*44*5.3 | UNS40*56*12 |
| UNS30*40*5 | UNS32*40*6.5 | UNS35*43*8 | UNS38*45*7 | UNS40*58*10 |
| UNS30*40*5.5 | UNS32*40*7 | UNS35*43*10 | UNS38*45*8 | UNS40*60*10 |
| UNS30*40*6.5 | UNS32*40*8 | UNS35*45*5 | UNS38*46*6 | UNS40*60*12 |
| UNS30*40*7 | UNS32*40*10 | UNS35*45*8 | UNS38*48*8 | UNS40*65*10 |
| UNS30*40*8 | UNS32*42*7 | UNS35*45*10 | UNS38*48*10 | UNS40*65*12 |
| UNS30*40*10 | UNS32*42*7.3 | UNS35*46*8 | UNS38*50*6 | UNS40.8*50.8*6 |
| UNS30*42*6 | UNS32*42*7.5 | UNS35*46*10 | UNS38*50*9 | UNS42*47*6 |
| UNS30*42*7 | UNS32*42*8 | UNS35*47*6 | UNS38*50*10 | UNS42*50*5.7 |
| UNS30*42*8 | UNS32*42*8.2 | UNS35*47*10 | UNS38*51*10 | UNS42*50*6 |
| UNS30*42*10.2 | UNS32*42*10 | UNS35*48*6 | UNS38*52*10 | UNS42*52*8 |
| UNS30*43*6.5 | UNS32*45*6 | UNS35*48*8 | UNS38*53*10 | UNS42*52*10 |
| UNS30*43*7 | UNS32*45*8 | UNS35*48*10 | UNS38*54*10 | UNS42*55*8 |
| UNS30*43*10 | UNS32*45*10 | UNS35*50*9 | UNS38*55*6 | UNS42*55*10 |
| UNS30*43.6*9.5 | UNS32*46*10 | UNS35*50*10 | UNS38*55*8 | UNS42*62*12 |
| UNS30*45*6 | UNS32*47*8 | UNS35*50*10.2 | UNS38*55*10 | UNS43*53*6 |
| UNS30*45*7 | UNS32*47*10 | UNS35*50*11.5 | UNS38*58*10 | UNS43*63*10 |
| UNS30*45*8 | UNS32*48*8 | UNS35*50*12 | UNS38*60*10 | UNS43*66*8 |
| UNS30*45*10 | UNS32*48*10 | UNS35*51*10 | UNS38*62*12 | UNS44*50*8.6 |
| UNS30*45*10.2 | UNS32*50*12 | UNS35*52*8 | UNS38.1*48.1*8 | UNS44*50*10 |
| UNS30*45*12 | UNS33*40*4.5 | UNS35*55*10.20 | UNS40*48*6 | UNS44.5*57.15*9.52 |
| UNS30*46*8 | UNS33*40*5 | UNS35*55*12 | UNS40*48*8 | UNS45*50*7.3 |
| UNS45*53*6 | UNS48*60*12 | UNS50.8*63.5*7 | UNS55*75*15 | UNS62*72*8 |
| UNS45*53*8 | UNS48*63*6 | UNS50.8*63.5*9.35 | UNS55*77*10 | UNS62*82*12 |
| UNS45*55*5 | UNS48*63*11.5 | UNS51*63*10 | UNS55*78*7 | UNS63*73*6.5 |
| UNS45*55*6.5 | UNS48*65*10.2 | UNS52*60*8 | UNS55*78*10 | UNS63*73*8 |
| UNS45*55*7 | UNS48*63*10.2 | UNS52*62*7 | UNS55*79*12 | UNS63*73*10 |
| UNS45*55*7.3 | UNS50*57*10 | UNS52*62*10 | UNS55*80*10 | UNS63*73*12 |
| UNS45*55*8 | UNS50*58*7 | UNS52*62*12 | UNS55*80*12 | UNS63*75*8.7 |
| UNS45*55*10 | UNS50*58*8 | UNS52*65*8.5 | UNS56*76*12 | UNS63*75*10 |
| UNS45*57*8 | UNS50*60*7 | UNS52*70*12 | UNS57*77*10 | UNS63*76*10 |
| UNS45*57*9 | UNS50*60*8 | UNS53*63*6.5 | UNS58*68*8 | UNS63*78*10 |
| UNS45*58*10 | UNS50*60*10 | UNS53*63*8 | UNS58*72*12 | UNS63*78*12 |
| UNS45*60*9 | UNS50*60*11 | UNS53*63*10 | UNS58*80*15 | UNS63*83*12 |
| UNS45*60*10 | UNS50*60*12 | UNS53*65*8 | UNS60*68*6 | UNS63*83*15 |
| UNS45*60*10.2 | UNS50*62*6 | UNS53*73*12 | UNS60*68*8 | UNS65*73*5 |
| UNS45*60*11.4 | UNS50*62*9.5 | UNS53.5*63.5*7 | UNS60*68*12 | UNS65*73*6 |
| UNS45*60*12 | UNS50*62*10 | UNS55*63*8 | UNS60*68*13.5 | UNS65*73*7 |
| UNS45*60*12.5 | UNS50*63*6 | UNS55*63*10 | UNS60*70*7 | UNS65*73*8 |
| UNS45*62*13 | UNS50*63*6.5 | UNS55*65*5 | UNS60*70*8 | UNS65*73*9 |
| UNS45*63*10 | UNS50*63*7 | UNS55*65*6.5 | UNS60*70*10 | UNS65*73*12 |
| UNS45*63*12 | UNS50*63*8 | UNS55*65*7.5 | UNS60*70*12 | UNS65*75*8 |
| UNS45*65*6 | UNS50*63*10 | UNS55*65*8 | UNS60*72*10 | UNS65*75*10 |
| UNS45*65*10 | UNS50*63*15 | UNS55*65*10 | UNS60*73*12 | UNS65*75*12 |
| UNS45*65*10.2 | UNS50*65*6 | UNS55*65*12 | UNS60*75*6 | UNS65*76*9 |
| UNS45*65*12 | UNS50*65*8 | UNS55*68*7 | UNS60*75*9 | UNS65*77*10 |
| UNS45*67*8 | UNS50*65*9 | UNS55*68*10 | UNS60*75*10 | UNS65*78*10 |
| UNS45*67*10 | UNS50*65*10 | UNS55*70*6 | UNS60*75*12 | UNS65*78*12 |
| UNS45*70*10 | UNS50*65*10.2 | UNS55*70*7 | UNS60*75*15 | UNS65*78*12.5 |
| UNS45*70*11 | UNS50*65*12 | UNS55*70*9 | UNS60*76*12 | UNS65*79*10 |
| UNS45*70*16 | UNS50*66*12 | UNS55*70*10 | UNS60*77*20 | UNS65*80*8 |
| UNS47*57*7 | UNS50*67*6 | UNS55*70*11.4 | UNS60*80*10 | UNS65*80*9 |
| UNS47*57*8 | UNS50*68*10 | UNS55*70*11.5 | UNS60*80*11 | UNS65*80*10 |
| UNS47*57*9 | UNS50*70*10 | UNS55*70*12 | UNS60*80*12 | UNS65*80*11 |
| UNS47*57*10 | UNS50*70*12 | UNS55*71*12 | UNS60*80*18 | UNS65*80*12 |
| UNS47*72*16 | UNS50*72*9 | UNS55*72*8 | UNS60*83*13.5 | UNS65*80*13 |
| UNS48*58*6 | UNS50*72*10 | UNS55*72*12 | UNS60*85*12 | UNS65*85*10 |
| UNS48*58*7 | UNS50*72*12 | UNS55*75*8 | UNS60*90*10 | UNS65*85*12 |
| UNS48*60*8 | UNS50*75*10 | UNS55*75*9 | UNS60*90*12 | UNS65*85*15 |
| UNS48*60*9 | UNS50*75*12 | UNS55*75*10 | UNS60*90*15 | UNS65*90*12 |
| UNS48*60*10 | UNS50*80*12 | UNS55*75*12 | UNS61*71*6 | UNS65*90*15 |
| UNS65*95*12 | UNS72*87*9 | UNS80*100*8 | UNS90*110*9 | UNS100*132*16 |
| UNS66.2*76.2*7 | UNS73*85*10 | UNS80*100*10 | UNS90*110*12 | UNS105*120*8 |
| UNS67*77*10 | UNS75*85*5.5 | UNS80*100*12 | UNS90*110*13 | UNS105*120*10 |
| UNS67*87*12 | UNS75*85*8 | UNS80*100*13 | UNS90*110*15 | UNS105*120*12 |
| UNS68*80*10 | UNS75*85*10 | UNS80*100*15 | UNS90*115*9 | UNS105*120*15 |
| UNS70*78*6 | UNS75*85*12 | UNS80*105*10 | UNS90*115*12 | UNS105*125*8 |
| UNS70*78*8 | UNS75*90*8.5 | UNS80*105*12 | UNS90*115*15 | UNS105*125*9 |
| UNS70*78*10 | UNS75*90*9 | UNS80*110*9 | UNS90*115*18 | UNS105*125*10 |
| UNS70*80*6.5 | UNS75*90*9.5 | UNS80*110*15 | UNS90*120*10 | UNS105*125*12 |
| UNS70*80*7 | UNS75*90*10 | UNS85*95*6 | UNS90*120*12 | UNS105*125*13 |
| UNS70*80*8 | UNS75*90*12 | UNS85*95*7 | UNS95*105*12 | UNS105*125*14 |
| UNS70*80*9 | UNS75*100*12 | UNS85*95*8.5 | UNS95*110*12 | UNS105*125*15 |
| UNS70*80*10 | UNS75*95*10 | UNS85*95*9 | UNS95*115*9 | UNS105*125*16 |
| UNS70*80*12 | UNS75*95*12 | UNS85*95*9.5 | UNS95*115*12 | UNS106*126*15 |
| UNS70*82*10 | UNS75*95*13 | UNS85*95*10 | UNS95*115*15 | UNS110*120*8 |
| UNS70*83*9.5 | UNS75*95*15 | UNS85*95*12 | UNS95*120*12 | UNS110*120*12 |
| UNS70*83*10 | UNS75*99*12 | UNS85*97*9 | UNS95*125*15 | UNS110*125*10 |
| UNS70*83*12 | UNS76*88*9.5 | UNS85*100*10 | UNS97*105*13.5 | UNS110*125*12 |
| UNS70*84*10 | UNS76*88*10 | UNS85*100*12 | UNS100*108*10 | UNS110*125*15 |
| UNS70*85*5.5 | UNS76*95*9.52 | UNS85*100*15 | UNS100*108*11.5 | UNS110*130*10 |
| UNS70*85*8 | UNS76.5*90.5*10 | UNS85*105*10 | UNS100*110*8 | UNS110*130*12 |
| UNS70*85*9 | UNS77*87*12 | UNS85*105*12 | UNS100*110*10 | UNS110*130*13 |
| UNS70*85*10 | UNS77*88*12 | UNS85*105*13 | UNS100*112*9 | UNS110*130*15 |
| UNS70*85*10.5 | UNS80*88*8 | UNS85*105*16 | UNS100*112*10 | UNS110*130*16 |
| UNS70*85*11.4 | UNS80*90*6.5 | UNS85*109*12 | UNS100*112*14 | UNS110*135*18 |
| UNS70*85*12 | UNS80*90*7 | UNS85*110*12 | UNS100*115*9 | UNS110*140*15 |
| UNS70*88*9 | UNS80*90*8 | UNS87*95*11.5 | UNS100*115*10 | UNS110*142*16 |
| UNS70*88*10 | UNS80*90*9 | UNS87*95*12 | UNS100*115*10.5 | UNS112*132*16 |
| UNS70*88*12 | UNS80*90*10 | UNS88*100*15 | UNS100*115*12 | UNS113*125*14 |
| UNS70*90*10 | UNS80*90*12 | UNS90*100*6 | UNS100*115*15 | UNS115*125*12 |
| UNS70*90*12 | UNS80*92*7 | UNS90*100*8 | UNS100*120*10 | UNS115*125*13 |
| UNS70*90*15 | UNS80*92*10 | UNS90*100*9 | UNS100*120*12 | UNS115*125*15 |
| UNS70*95*10 | UNS80*93*10 | UNS90*100*10 | UNS100*120*13 | UNS115*130*12 |
| UNS70*95*12 | UNS80*93*12 | UNS90*100*12 | UNS100*120*13.5 | UNS115*135*12 |
| UNS70*95*13 | UNS80*93*13 | UNS90*105*6 | UNS100*120*15 | UNS115*135*13 |
| UNS70*100*14 | UNS80*95*9 | UNS90*105*9 | UNS100*125*9 | UNS115*135*15 |
| UNS70*102*12 | UNS80*95*10 | UNS90*105*10 | UNS100*125*12 | UNS115*140*12 |
| UNS71*91*12 | UNS80*95*11.4 | UNS90*105*12 | UNS100*125*15 | UNS115*140*15 |
| UNS72*85*10 | UNS80*95*12 | UNS90*110*8.4 | UNS100*130*12 | UNS118*130*10 |
| UNS118*130*12 | UNS130*140*13 | UNS150*162*14 | UNS175*200*20 | UNS240*260*12 |
| UNS118*133*9 | UNS130*140*14.5 | UNS150*165*10 | UNS180*192*14 | UNS240*260*16 |
| UNS118*138*16 | UNS130*140*15 | UNS150*170*10 | UNS180*200*14 | UNS240*265*18 |
| UNS118.5*138.5*15 | UNS130*145*12 | UNS150*170*12 | UNS180*200*15 | UNS250*270*12 |
| UNS120*130*8 | UNS130*145*15 | UNS150*170*15 | UNS180*200*16 | UNS250*280*18 |
| UNS120*130*14 | UNS130*150*12 | UNS150*170*16 | UNS180*205*15 | UNS260*280*18 |
| UNS120*135*12 | UNS130*150*15 | UNS150*175*15 | UNS180*210*13 | UNS260*290*18 |
| UNS120*135*13 | UNS130*150*16 | UNS150*180*12 | UNS180*210*15 | UNS275*310*15 |
| UNS120*135*15 | UNS130*152*15 | UNS150*180*15 | UNS185*200*15 | UNS280*300*15 |
| UNS120*140*9 | UNS130*160*20 | UNS150*180*18 | UNS185*205*16 | UNS280*305*20 |
| UNS120*140*10 | UNS130*165*10 | UNS155*165*13 | UNS185*215*16 | UNS280*320*18 |
| UNS120*140*12 | UNS133*153*15 | UNS155*175*15 | UNS185*220*15 | UNS290*320*18 |
| UNS120*140*13 | UNS135*145*13 | UNS155*180*15 | UNS190*210*12 | UNS300*330*18 |
| UNS120*140*15 | UNS135*150*9 | UNS160*175*16 | UNS190*210*15 | UNS300*340*20 |
| UNS120*140*16 | UNS135*150*10 | UNS160*180*12 | UNS190*210*16 | UNS304*340*27 |
| UNS120*145*15 | UNS135*150*12 | UNS160*180*15 | UNS190*215*15 | UNS305*320*18 |
| UNS120*145*18 | UNS135*150*15 | UNS160*180*16 | UNS190*215*16 | UNS310*340*22 |
| UNS120*148*15.5 | UNS135*160*10 | UNS160*185*12 | UNS190*220*15 | UNS320*350*20 |
| UNS120*150*12 | UNS135*160*18 | UNS160*185*15 | UNS195*215*12 | UNS320*360*28 |
| UNS120*150*14 | UNS135*165*15 | UNS160*190*18.5 | UNS195*220*16 | UNS330*360*22 |
| UNS120*150*15 | UNS140*150*13 | UNS165*180*15 | UNS200*220*15 | UNS340*370*22 |
| UNS120*160*15 | UNS140*155*9.5 | UNS165*180*16 | UNS200*220*16 | UNS345*365*14 |
| UNS122*135*9 | UNS140*155*10 | UNS165*185*15 | UNS200*225*15 | UNS350*380*22 |
| UNS125*135*13 | UNS140*155*12 | UNS165*190*15 | UNS200*225*20 | UNS352*382*22 |
| UNS125*137*14 | UNS140*155*13 | UNS165*190*18.5 | UNS200*230*18.7 | UNS355*385*22 |
| UNS125*138*9.5 | UNS140*155*15 | UNS170*180*11 | UNS204*220*18 | UNS360*390*22 |
| UNS125*140*11 | UNS140*160*10 | UNS170*185*12 | UNS210*220*13 | UNS370*400*22 |
| UNS125*140*12 | UNS140*160*12 | UNS170*190*10 | UNS210*230*13 | UNS380*410*15 |
| UNS125*140*13 | UNS140*160*14 | UNS170*190*12 | UNS210*230*16 | UNS400*436*25 |
| UNS125*140*15 | UNS140*160*15 | UNS170*190*15 | UNS210*235*18 | UNS420*460*29 |
| UNS125*145*10 | UNS140*160*16 | UNS170*190*16 | UNS210*235*19 | UNS455*485*25 |
| UNS125*145*12 | UNS140*160*18 | UNS170*195*15 | UNS220*240*12 | UNS475*507*18 |
| UNS125*145*15 | UNS140*172*16 | UNS170*195*16 | UNS220*240*16 | UNS530*570*25 |
| UNS125*145*16 | UNS142*157*10 | UNS170*200*15 | UNS220*250*18.5 | UNS650*690*25 |
| UNS125*150*13 | UNS145*165*13 | UNS170*200*18 | UNS225*245*15 | UNS710*740*25 |
| UNS125*150*15 | UNS145*160*15 | UNS175*185*12 | UNS225*250*12 | UNS725*755*22 |
| UNS128*140*10 | UNS145*165*15 | UNS175*195*14 | UNS230*250*15 | UNS860*820*25 |
| UNS128*140*15 | UNS146*158*12 | UNS175*200*15 | UNS230*260*18 | |
| UNS130*140*12 | UNS150*160*13 | UNS175*200*18 | UNS235*260*16 |
